1. Andor

   • 11.08 2018 12:09:13

   Конденсаторы у логики уже немодно ставить?

2. Andrey

   • 11.08 2018 13:13:54

   А лучше заставит замолчать, через прошивку. А как ты измеряешь? Обычным щупом осцила?



   • Andrey

     • 11.08 2018 13:23:29

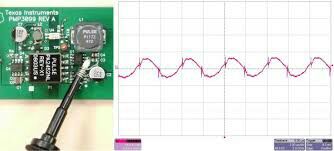

     Надо вот так измерять

     • Yudelex

       • 11.08 2018 13:25:12

       Изображение крошечное, ничего непонятно. Да тут ещё и по земле те же иголки лезут как выяснилось.

       • Ysh

         • 11.08 2018 13:27:32

         как я понял - картинка о том, что , нужно заземляться "на месте" , ну и ессно минимальным проводами

         • Andrey

           • 11.08 2018 13:27:42

           Вот же



           • Nikita

             • 11.08 2018 13:28:00

             причем те 2 которые определились - у них кругляш мелкий который ключ а у всех которые не детектятся - большой(

             • Ht3h5796-2

               • 11.08 2018 13:29:29

               http://we.easyelectronics.ru/qic/podozritelnye-stm32f103c8t6-ugaday-po-vidu-originalnyy.html

               • Nikita

                 • 11.08 2018 13:30:31

                 и шо? я читал этот пост

                 • Ht3h5796-2

                   • 11.08 2018 13:31:03

                   Значит знаешь теперь каг выглядят нефейковые

                   • Ysh

                     • 11.08 2018 13:31:20

                     на всякий случай на счёт 1117 ну и 7805 тоже - керамика на выходе и выходе сразу?



                     • Ht3h5796-2

                       • 11.08 2018 13:32:27

                       И на входе и выходе 100nF и танталы по 10uF

                       • Anton

                         • 12.08 2018 04:41:16

                         На 1117 по дш не надо 100n на выход

           • Yudelex

             • 11.08 2018 13:30:10

             Так и сделал. Иголки пропали. Благодарю всех за участие. Ну, в таком случае задача ешё больше усложняется.) Потому что было подозрение на питание. Теперь копаем дальше.

3. Ht3h5796-2

   • 11.08 2018 13:21:17

   BOOT0 на VDD, что бы НЕ стартовало то, что там зашито, а то прошивка может JTAG/SWD отключать. Питание на VDDA обязательно должно быть еще. У меня сейчас нечто аналогичное, LD1117 гонит фигню в питание, вместо 1.2 там 1.3 и плиса греетсо...

   • Nikita

     • 11.08 2018 13:25:36

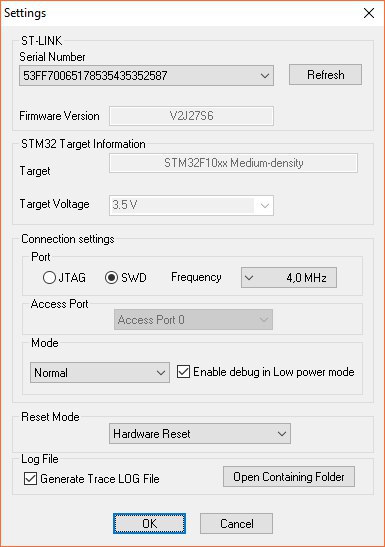

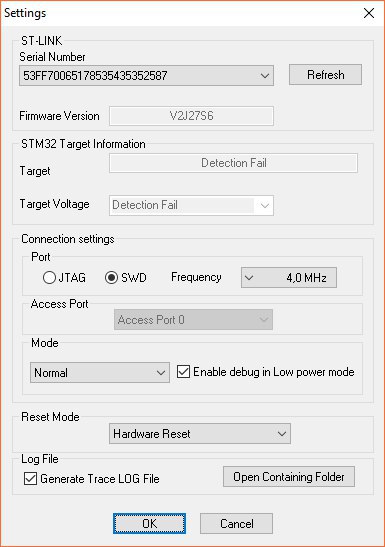

     сцук только 2 из 10 увиделись стлинком

     • Ht3h5796-2

       • 11.08 2018 13:26:36

       На али покупал?

       • Nikita

         • 11.08 2018 13:27:30

         da но о лоте отзывы хорошие

     • Anonim

       • 11.08 2018 13:31:23

       попробуй подкинуться дебаггером.

       • Nikita

         • 11.08 2018 13:32:54

         каким? через кейл чтоли?







         • Anonim

           • 11.08 2018 13:33:26

           с эклипса какого-нибудь или кейла подключиться.

   • Aleksei

     • 11.08 2018 13:28:12

     Должно быть, заводится, попробуй больше кондеров

     • Ysh

       • 11.08 2018 13:28:21

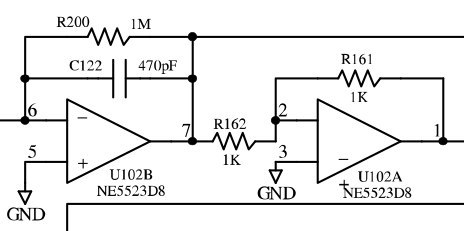

       ну и земля то что у вас на схеме, надеюсь взята прям из под ног 7805? или с керемики

     • Aleksei

       • 11.08 2018 13:28:57

       Нет, не так, БОЛЬШЕ КОНДЕРОВ!!!!!!

       • Pavel

         • 11.08 2018 13:29:09

         Господа, вопрос. Есть мк серии At90. Происходит непонятная хуйня с таймером в режиме CTC. Использую 2x16 битных регистра сравнения OCR. Когда задаю в них одинаковое время - все ок. Когда в время задано, чем в другом - работает только меньший. Счетчик TCCN нигде не обнуляю. ЧЯДНТ?

     • Ht3h5796-2

       • 11.08 2018 13:30:13

       Та куда уже блин, больше...

       • Aleksei

         • 11.08 2018 13:33:08

         Это скорее для того, чтобы понять, в чем проблема, если реагирует на кондеры, значит проблема в этом

         • Ht3h5796-2

           • 11.08 2018 14:28:44

           Нормально конденсратроров? Блеан, понял в чем ошибка, развел не туда, причем в первой версии платы было все правильно...

           • Aleksei

             • 11.08 2018 15:09:39

             Я предлагал гипотезу и методику, так можно любое предложение раскритиковать без проверки

             • Ht3h5796-2

               • 11.08 2018 15:33:52

               Не критиковал, все нормально
