Зачем на землю еще резистор ставить где опорное? Ну и оно не особо поможет т.к. сопротивление с + питания 1к, а на землю 10к. Т.е. Там потенциал будет 12.6в - 1.26в Проще всего токодетекторные трансформаторы заюзать
Зачем на землю еще резистор ставить где опорное? Ну и оно не особо поможет т.к. сопротивление с + питания 1к, а на землю 10к. Т.е. Там потенциал будет 12.6в - 1.26в Проще всего токодетекторные трансформаторы заюзать
Комментарии: 25
Nikita
звучит как что то с большими габаритами и сложное в производсте
Unsupported
нифига
Nazar
Ну он амперы выдержит?
Kolya
а как они на постоянном напряжении работают?
Nikita
мне нужно 3.9 ампера 12,6 вольт
Unsupported
как любой трансформатор )
Nikita
я думал манганиновый шунт использовать
Kolya
зачем, разве смд-резисторов на десятые-сотые ома не достаточно?
Nazar
Правильно согласовать сопротивления нужно)
Nikita
на 2-3 ватта смд не встречал да и места столько нет
Unsupported
есть интегральные датчики тока типа INA168 или INA181
Nazar
Там не будет стоко мощности
Nikita
3.9 ампера шунт 0,1 ом 1,521 ватта
Unsupported
0,1 - это много для 4А
Nikita
ну и запас
Nazar
Я думал там до ампера
Unsupported
https://www.chipdip.ru/catalog-show/92641-current-sense-smd-resistors?from=suggest_group корпус 2512 - это 2Вт, кажется
Nikita
Спасибо, век живи век учись
Unsupported
там слева выпадающие списки с выбором мощности
Nikita
раньше просто smd резисторы смотрел а они на 0,75 ватта максимум
Unsupported
в ноутбуках стоят на приличное число ампер как раз иногда параллельно
Nazar
Микросхемы для измерения тока | Все своими руками http://www.kondratev-v.ru/izmereniya/mikrosxemy-dlya-izmereniya-toka.html
Unsupported

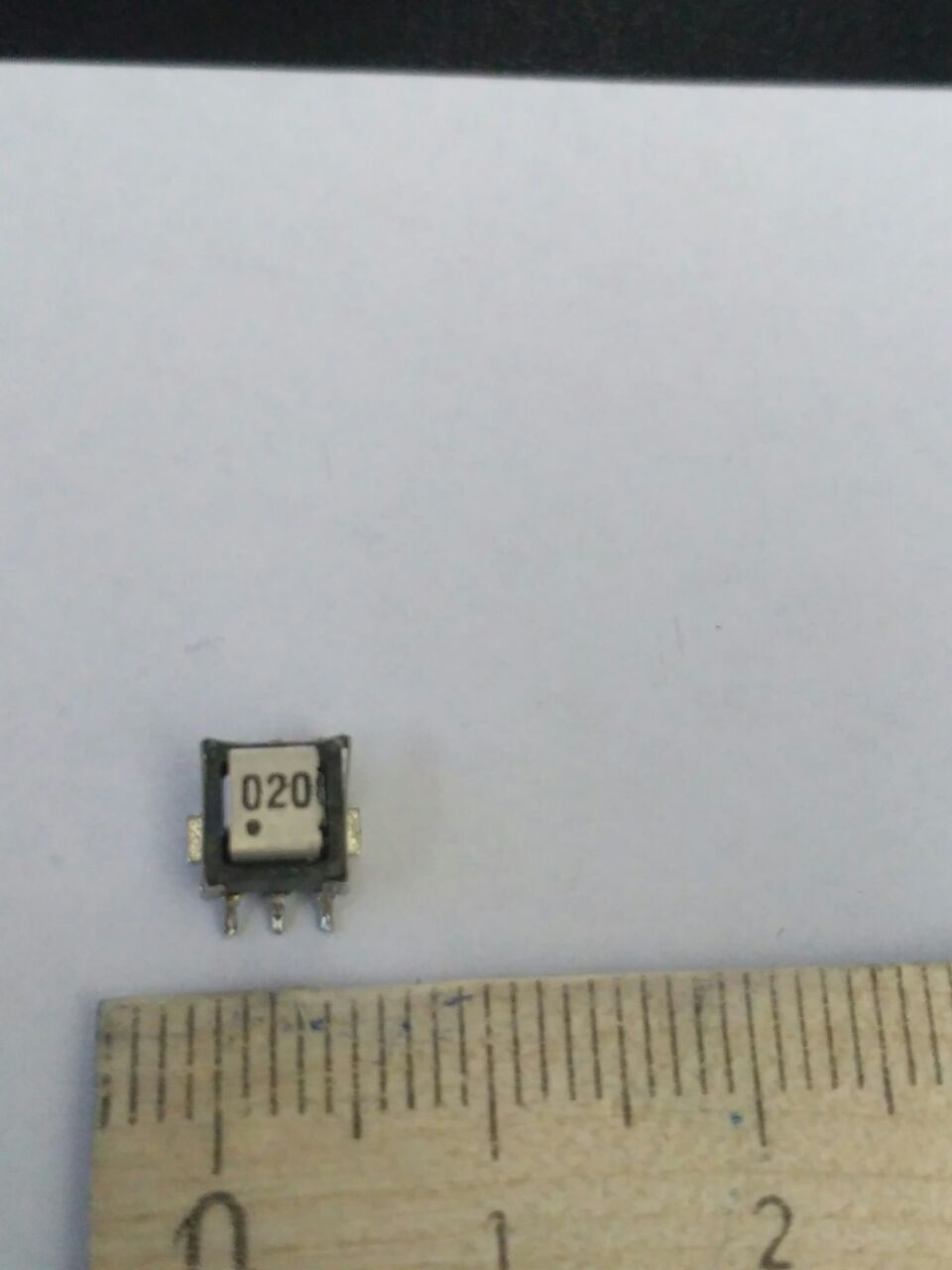

у этого первичка - боковые лапы и соответственно П-образная скоба, вторичка - несколько витков, её индуктивнсть кажется 1.2мкГн
Nikita
как люди вообще отслеживают сколько тока на зарядку аккумулятор съел и сколько отдал? Не бывает интергальных решений?
Dmytro
Есть, гуглите "Battery Fuel Gauges"
