как сделать более правдоподобными показания вольтметра, сделанного на атмеге 8? врет на 0.25-0,3 вольта. как ион использую внешнее питание от 7805. переключение на внутренний ион не помогает. неужто нужен какой-то сверхточный внешний источник?
как сделать более правдоподобными показания вольтметра, сделанного на атмеге 8? врет на 0.25-0,3 вольта. как ион использую внешнее питание от 7805. переключение на внутренний ион не помогает. неужто нужен какой-то сверхточный внешний источник?
Комментарии: 21
Andrey
TL431 например
Anonim
Какие напряжения меряешь?
Paschendale
до 5 вольт. батарейки в основном
Anonim
Схему показывай
Paschendale
я на отладке делаю в общем, мне не для конкретного устройства, а для науки
Anonim
Обычный делитель напряжения? Какие номиналы? Если всего 5v то почему не взял ina219 ?
Paschendale
да вообще без делителя. я не измеряю напряжения выше напряжения иона
Paschendale
потому что я учусь юзать атмегу. я нуб, новичок.
Anonim
Ну будь здоров
Evgeniy

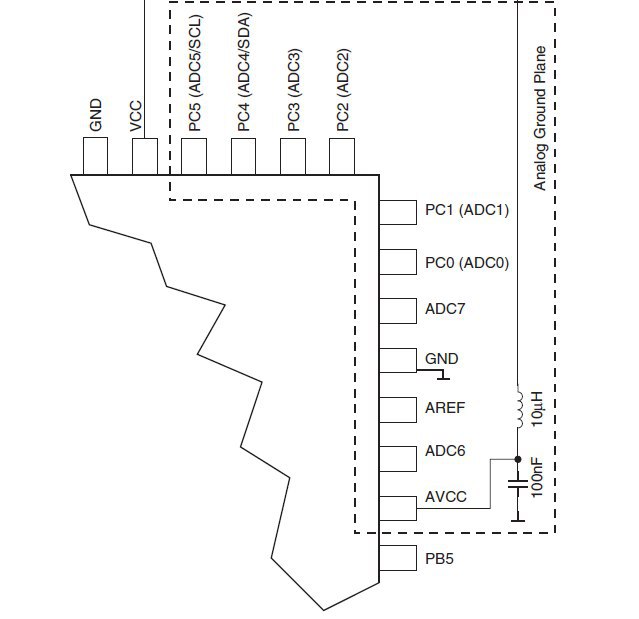

ошибка номер один. Индикация куда? Однажды (лисичка съела просроченного колобка) один "умник" мой анализатор спектра на той же атмеге с дисплеем 1602 тоже собрал на отладке и орал, что ничего не работает - пушо наводка с соплей, которые шли на дисплей, перла на аналоговую часть. Надо обмазать питание AVCC LC цепочками, грамотно развести землю (отдельно от цифры), соединение с цифрой в одной точке.
Anonim
Не ела я просроченных колобков! Вообще мучное не ем! На диете я!
Evgeniy
Давно, давно лисичку так не просрачивало...
Anonim
Слушай, колобок, ты хоть и просроченный, но будешь много умничать - съем!
Paschendale
индикация на семисегментник. допустим, на отладке не все грамотно разведено(на avcc по даташиту все же стоит lc цепь с даташитными номиналами). но есть еще такой нюанс: если замерять напряжение питания, то разница где -то 0,25 вольта. если измерять батарейки(от 1 до 1.6 вольта) то разница уже в полвольта. а если оставить все это дело "постоять" с полчасика, то оно еще больше "уходит". вот это имею ввиду
Dmytro
Какая у вас полная схема? Какое сырое значение АЦП? Какое ожидаемое? Ваш ИОН проверили простым тестером, что бы убедиться что он то что надо выдаёт?
Paschendale
хотел только написать наблюдения про ион. при выборе в качестве иона напряжения питания на ножке aref имею 4.99., при внтреннем ИОНе уже 2,72(хотя должно быть 2, 56). последнее измерение : мультиметром намерил 4.73, сырые данные ацп 946, расчет при ионе 5.0 вольта(напряжение питания) 4.61 может это моя китайская атмегачудит? схему могу описать. один из входов ацп подключен к среднему выводу многооборотного потенциометра плюс с помощью hc595 на семисегментнике отображаю значения
Andrey
2.56 точно бывает очень редко. всегда отличается...
Evgeniy
Китайский мультиметр тоже может врать
Paschendale
не, мультиметр тут особо не при чем
Evgeniy
Проволочный потенц? новый?
