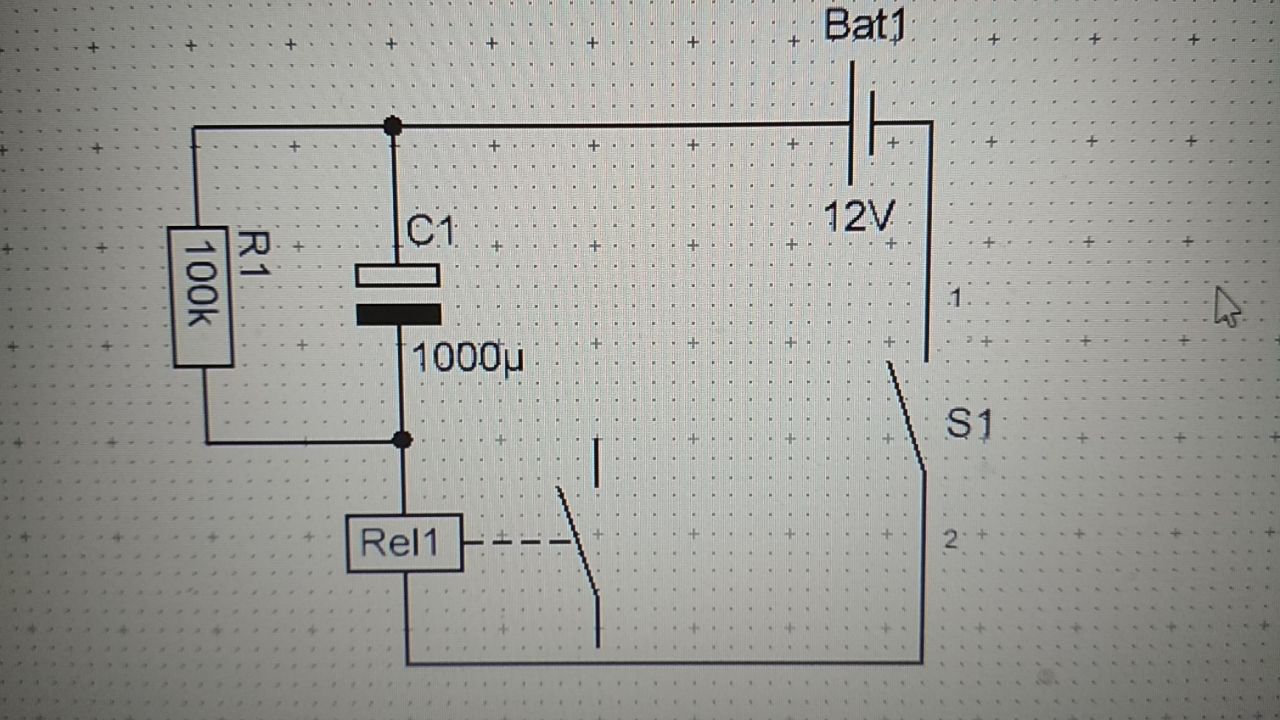

Ну вот пожалуйста при запуске s1 пока конденсатор будет заряжаться будет некоторое время при котором реле будет замкнуто после чего пройдёт некоторое время и когда зарядился конденсатор он отключит реле. Только подобрать нужно будет реле резистор и конденсатор
Комментарии: 47
Ttt
Я сейчас нарисовал диаграмку работы ключа с задержкой через RC цепь + инвертор выхода на транзисторе. И похоже это сработает сейчас буду пробовать
Dmitriy
Типа то что я посоветовал?
Ttt
да. хоть это не соответствует изначальному моему ТЗ, но посидел прикинул, вроде должно сработать
Dmitriy
Я чёт не совсем понял по логике это получается просто инвертор А тебе нужно просто выключить питание через некоторое время после подачи его. А эта схема не та тут больше подходит именно этот вариант Этот
Andrej
Нет
Dmitriy
Почему?
Andrej
При подаче постоянного напряжение. Кондер останется заряженным . Нажми кнопку и не отпускай
Dmitriy
Ну так там резистор есть что-бы подбирать время разряда
Andrej
Если ты кнопку отпустил
Dmitriy
Ну так у него питание будет постоянно подаваться как я понимаю
Andrej
Да
Dmitriy
Ну тогда без кнопки этой
Ttt
короче нифига не получилось)) вернее при пробуждении устройства все как хотел, а вот при уход в сон все пошло не по плану)) начинаем все заново на почте лежит ATTiny85 сделаем полноценный контроллер на нем
Dmitriy
Реле. Я предлагал Я же говорил что так работать оно не будет когда ты более подробно объяснил мне Да это не эстетично С точки зрения электроники И минимизации
Ttt
Подскажите пожалуйста по ATTiny85, раньше дело с ними не имел. Прочитал что когда подключаешь устройство по USB, устройство несколько секунд ждет программирования и потом начинает выполнять программу. Оно так себя ведет всегда при подачи питания или только при подключении USB? а продублируй пожалуйста,
Dmytro
Есть у меня предположение, что таким занимается бутлоадер. Следовательно, пока этот бутлоадер вы туда не запишите - они ничего делать по USB не будет
Ttt
а понял, то есть это бутлоадер зашитый на TINY85 Digispark так делает
Dmitriy
И не нужно из этой мелочи целый resberry pi делать
Ttt
ща попробую так это нужно только для запуска расберюхи)
Dmitriy
Начни с 100 мкФ Если времени не хватит то увеличить до 1000 мк Да какая разница я просто утрировал Чуток совсем
Ttt
совсем)
Dmitriy
Главное полярность не перепутай. Агась Чуть
Dmitriy
Чё там?
Ttt
работает
Dmitriy
Ну вот А то resberry pi ща программировал бы Какая ёмкость подошла?
Ttt
1000 сразу попалась примерно 1 секунда
Dmitriy
Ну по времени всё нормально? Теперь надо подбирать резистор в параллель
Ttt
да это вполне справится с задачей)
Dmitriy
Где от 10 ком до 1М Всё зависит от того как быстро тебе надо делать разряд после отключения Хз начни со 100кОм Ждать наверное придётся долго секунд 10 где-то хз точно рассчитывать по формуле надо я не хочу делать это + там переменных куча
Dmytro
значит да. Пустая tiny85 с юсб никак не взаимодействует
Kkk
А что не по плану пошло?
Dmitriy
Всё нормально, забей.
Ttt
Когда пропадает питание ACC транзисторы садят на землю RUN и держат его в таком положении, что приводит к тому что расберюха жестко вырубается не дождавшись завершение работы ОС. А включается нормально. RUN притянуто к земле, когда появляется питание на ACC то RUN отпускает от земли и расберюха стартует Можно поставить было кондер, что бы он подержал после пропадания ACC , но мне нужно держать больше суток.
Dmitriy
Бляяя так там и в самом деле была ресбари пи Аааа Так секунду или сутки чёт не понимаю
Kkk
Не понял. Каким образом при пропадании питания они садят его на землю? Run подтянут к чему-то?
Ttt
RUN к +5 Подтянут
Dmitriy
Тебе по сути даже то реле не надо приделывать а просто в разрыв поставить конденсатор и резистор. . R1 и с1 поставить и всё В разрыв Только подобрать значение нужно
Ttt
не пойму как оно работает
Dmitriy
Понятно хоть немного?
Ttt
понятно, только питание то не снимется, или я не правильно понял?
Dmitriy
Ну ты когда то вить будешь его отключать правильно же?
Ttt
правильно, но мне же надо что бы когда питание появилось, кратковременно RUN посадить на землю и отпустить
Dmitriy
Вооот Это и будет тебе так Хрен с ним с резистором просто попробуй конденсатор один в разрыв поставить резистор потом подберём.
