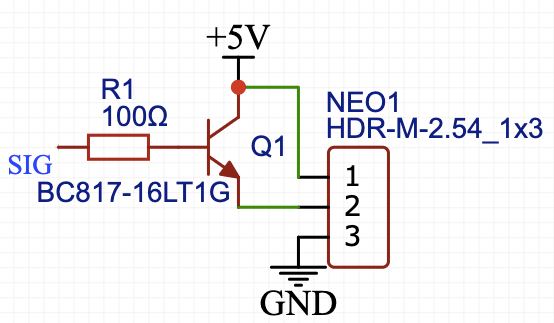

Sup народ. Надо поуправлять адресными светодиодами с esp32. Проверил схему на макетной плате, работает (от 3.3v на управлении и 5v на ленте не запускается). Но вот вопрос насколько правильно так управлять светодиодами?
Sup народ. Надо поуправлять адресными светодиодами с esp32. Проверил схему на макетной плате, работает (от 3.3v на управлении и 5v на ленте не запускается). Но вот вопрос насколько правильно так управлять светодиодами?
Комментарии: 31
Vasil

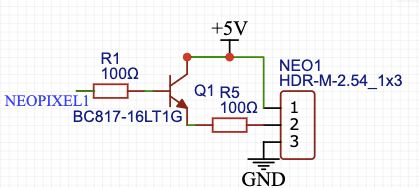

Я бы резюк воткнул на всякий случай, а то так вообще закорачиваешь на +5.
Lucifer
так там питание 5в на прямую на управляющий пин подается в принципе можно и так) просто в этом резисторе особо смысла не вижу, транзистор все равно ток только в одном направлении пускает
Saw
ставил без транзистора, пахало.
Arturs
А нагрузка (диод) не на коллекторе должен быть?
Lucifer
от 3.3 на управлении не запускается. Тогда и ленту от 3.3 питать надо собственно а разница?) просто если я сейчас на коллектор повешу то сигнал не пойдет
Saw
так логическая единица и там и там одинакова.
Arturs
А +5на анод диода
Saw
сколько диодов и мощность БП в амперах?
Lucifer
30А гдет бп. Потребление не больше 7А. Замерял ЛБП 5А выходило
Saw
Ну я запускал ws2812b около 200 шт
Lucifer
у меня такая же лента) ток запитать надо ок 7-10метров. Точно не считал, в принципе проблем нету, но обезопасить бы хотелось)
Saw
у меня оригинал был, не китайский аналог. А новые диоды так вообще без проблем.
Lucifer
так у меня тож) Суть у них в том что они не запускаются если разница на питании светодиода и управляющем сигнале больше определенного уровня)
Saw
точно не китайское чудо типа SK6812 ?
Lucifer
точно
Saw
тогда да, надо с транзюком юзать.
Lucifer
а те не нужно? Оо Загуглил их, чет они дешевые больно 1700р за 5 метров
Saw
их суют вместо 2812, они похожи.
Lucifer
прикольно
Saw
Новые 2812 идут без резюка. он встроен
Lucifer
а мосфет зач?
Saw
у меня их много
Lucifer
аа)
Saw
ну и они как релюшки у меня.
Lucifer

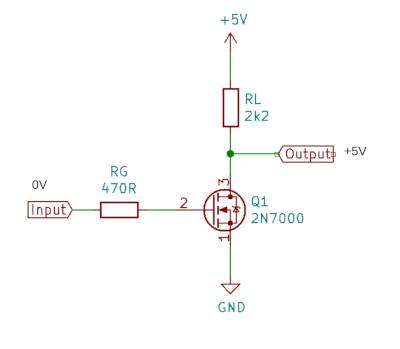

По онлайн калькулятору вышло что на базу надо вешать резистор в 13кОм Оо
Saw
любой N- канальник мелкий подходит
Lucifer
у меня вообще нет релюшек)
Saw
вах ну иногда надо лампочкой на 220 пощелкать или комп ребутнуть по сети удаленно… или утюг обрубить…
Lucifer
ну есть одна релешка но она твердотельная на 40 ампер хм а что если через обычное не твердотельное реле управлять нагрузкой через шим?
Vasil
Как открытый коллектор не вариант? Через симистор? удачи
Serega
Естесственно: что на базе, то и на эмиттере, за вычетом падения ЭБ... хоть 220 на коллекторе будет, если не пробьёт - на эммитере 2.7 В так и останется при 3.3 В на базе... биполярники по току обсчитываются, а не от балды 100 Ом ставить...
