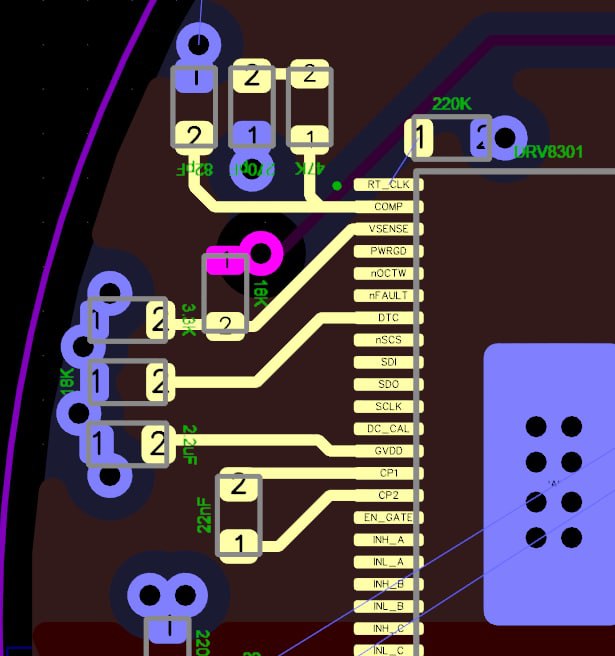

Всех приветствую. Впервые в жизни развожу 4-слойную печатную плату. Выделил один из внутренних слоёв под земляной полигон, второй под 3,3В питание. Правильно ли соединять пады компонентов с землёй таким образом (земля синяя)? Ну, и с питанием аналогично, только с другим слоем.
Комментарии: 8
Yuriy
Via налазит на pad. Припой при расплавлении будет утекать в отверстие. Это не смертельно, но лучше отделить via от pad хоть каким-то track. На качестве разводки это не скажется
Andrey
Или смолой заполнить. Eurocircuits не берёт на сборку дырки с утекающим припоем
Yuriy
Такая технология называется via in pad. Там поверх смолы ещё и медь наносят, скрывая отверстие полностью.Навряд ли её нужно использовать где не попадя
Krevedko
Я не прямо на pad их поставил, а со смещением. Они должны оказаться закрытыми маской. В остальном такой подход нормален?
Indr1x
Точно закроется? Там ведь между маской и падом зазор есть. С точки зрения уже всего озвученного такой подход выглядит не очень. Там ведь есть место сделать небольшой мостик
Aleksei
Глянь ipc-7351, там как раз про размещение рассказано IPC-7351A.pdf Это довольно старый стандарт, не стоит воспринимать его как точное руководство, но, в целом, его очень полезно знать
Yuriy
Какой диаметр отверстия? По дефолту маска отверстия не покрывает
Krevedko
0,9. Там при заказе у китайцев можно выбирать, покрывает или не покрывает.
