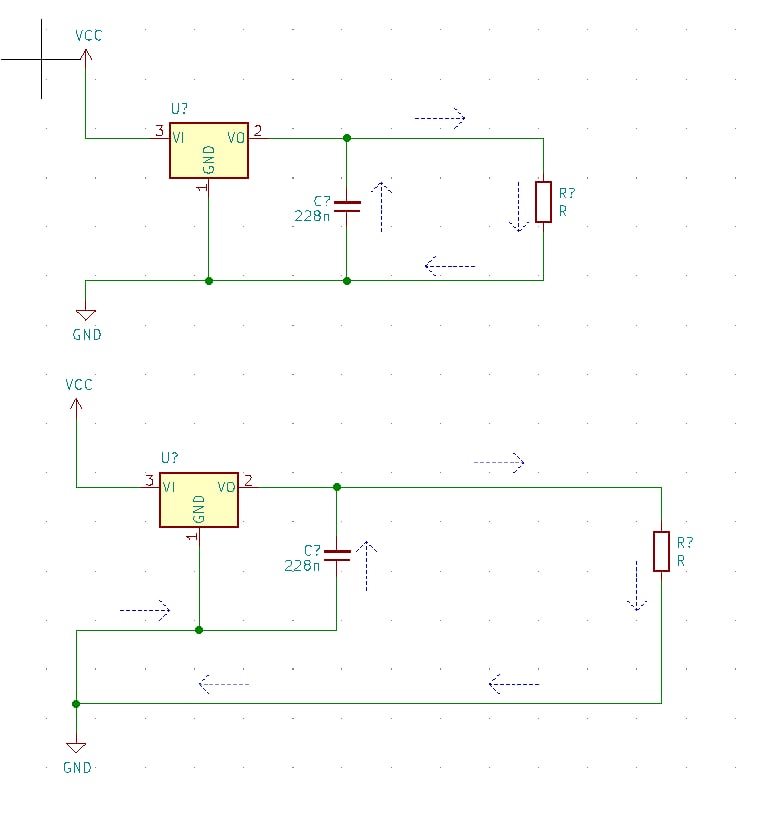

Вопрос по трассировке. На схеме есть (импульсный\линейный вроде не важно?) стабилизатор. Земля потребителя, должна уходить звездой к стабилизатору или к земле первичного источника? В идеале как я понимаю, стабилизатор находиться "По пути", но такое не всегда возможно. Визуализирую вопрос.
Комментарии: 8
Indr1x
это все одно и тоже с точки зрения потенциалов
Denis
так просто нельзя ответить) зависит от того, что еще есть на схеме я бы сформулировал так: земля должна быть звездой, и луч должен начинаться от того блока схемы, с которым ты хочешь самый ровный общи потенциал ну в первом приближении, физики 7 класса, да
Indr1x
при руотинге это все будет GND и попытка замутить как на 1 схеме будет провалена
Cyberzx
а какая разница? и так и так один потенциал на земле
Yuriy
к земле первичного
Setpf
Можно поподробнее?
Yuriy
все силовые цепи должны быть прямыми и короткими) а вот подключать опорную землю преобразователя нужно возле нагрузки. так ты обеспечишь точность напряжения на ней
Setpf
Но допустим при импульсе тока, у нас будет работать цепь - нагрузка\конденсатор стабилизатора и вообще сопротивление и индуктивность будут больше. А в случае разводки обратно через стабилизатор - будет максимально короткая цепь до его емкости. Разве нет? Вот такое
