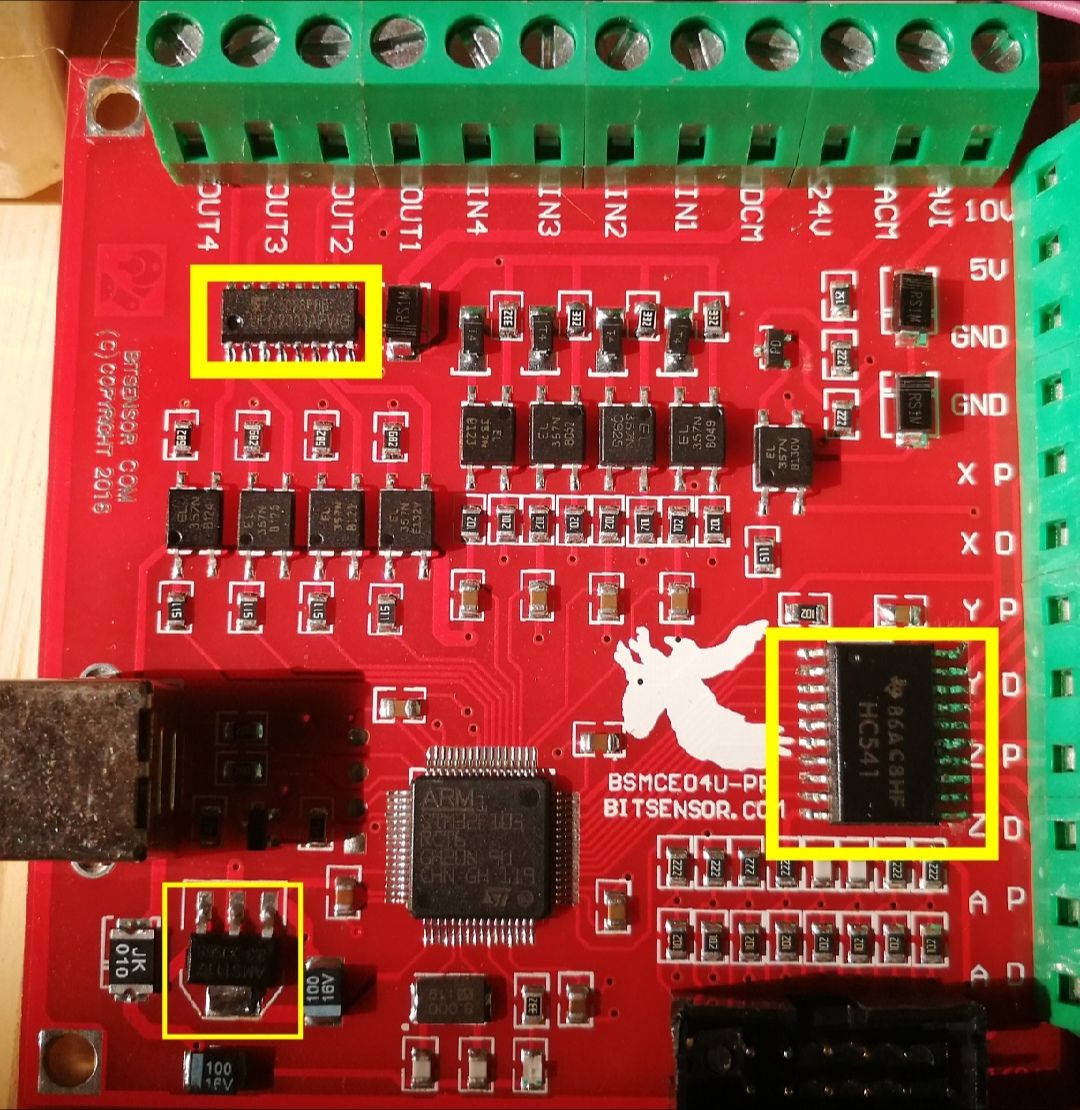

Заменил указанные микросхемы на новые, но плата управления станком по прежнему с периодичностью дергает шаговые моторы при постоянном перемещении. Выводы с платы пропаяны, драйверы рабочие, проверял на ардуине с grbl. Я не знаю, появилось это со временем или врожденный дефект, заметил недавно. Что, теперь все смд компоненты на круг менять, пока не заработает без дергания? Был бы признателен, если меня тут отговорят ремонтировать, если оно изначально такое у всех.
Комментарии: 17
Dopl
Может софт гонит?
Anonim
Плагин закрытое по, обновлено до последней распоследней версии. Разницы никакой.
Tonio
А шаговики не могут пропускать шаги? Понизить скорость перемещений реально?
Dopl
Тада хз.У меня помню стенд промывки топливных форсунок раз в секунду при промывке на половину форсунки закрывал.Но на какчество промывки это не влияло Всеми сразу дёргает? С фрэшки может работать?
Tonio
Кстати всеми сразу не мешало бы питание позаглядать
Anonim
Именно эта плата дергает сразу всеми
Dmitriy
С питанием все норм, земли проверил?
Andrej
а причем тут то микросхемы :) ?
Anonim
Земли у всех микросхем? Правая это сборка, которая шлет импульсы на моторы
Andrej
и че?
Dmitriy
А в самих дарлингтонах резюков входных нет? Хм, а на выходах 541 ниче нет. Это 74нс541?
Anonim
Сомневаюсь Нет
Dmitriy
Да , оно с мостом на выходе.. можно не нагружать.
Ivdor
Так это ж не uln, не Дарлингтоны
Anonim
Пардон
Dmitriy
Тристэйт буфер, не дарлингтон
Anonim
uln2003 дарлингтоны, она там выше на схеме есть, перепутал
