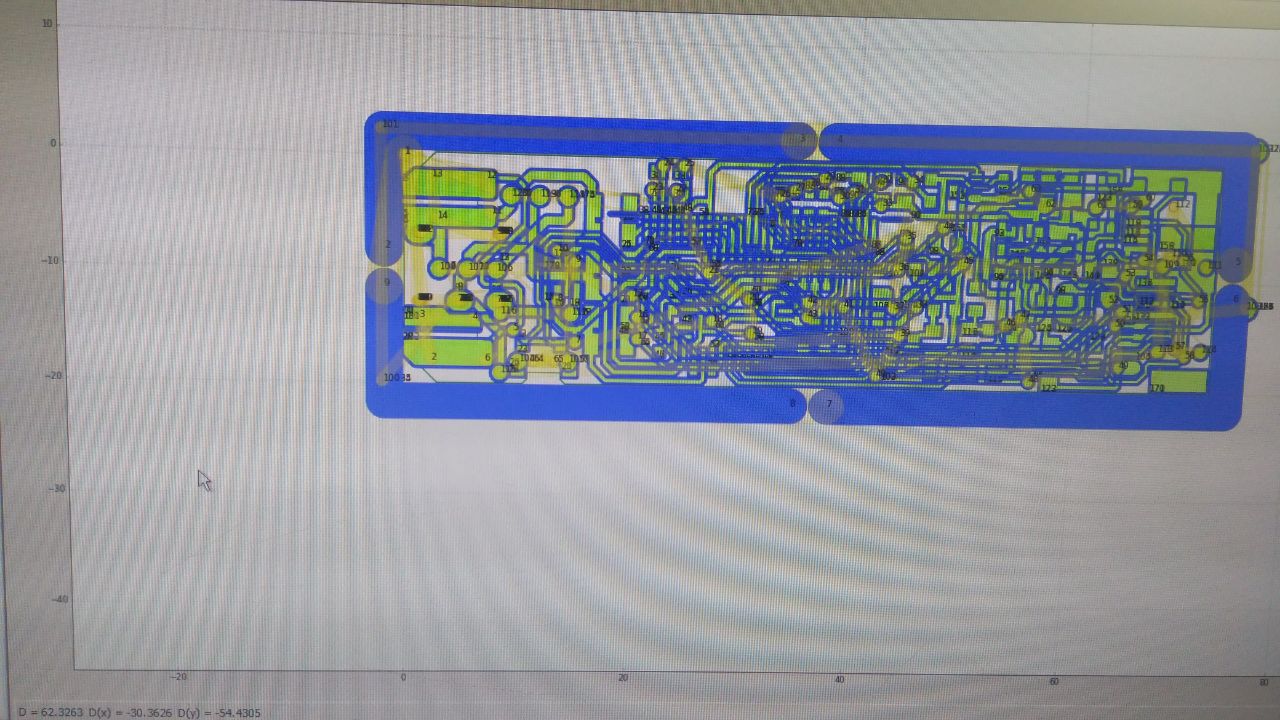

Нашел интересный проект тестера Маркуса в форме пинцета. Вытравил платку, но недооценил ее сложность) Не смог просверлить переходные отверстия. Решил попробовать на ЧПУ сделать. Как отзеркалить нижнюю сторону платы во флэткаме? Или гербер уже нужно зеркальный сразу импортировать?
Комментарии: 12
Andrey
там есть double side tool а на сайте есть даже инструкция чо как.
Paschendale
Где находится нулевая точка для флэткама? Допустим, когда я делаю программку для фрезерования деревянной резьбы, то в арткаме я устанавливаю нулевую точку и от нее ведётся отсчёт всех координат. Здесь при импорте гербера нуль по иску в нижнем левом углу, а по игреку в верхнем левом.
Andrey
это как так. нуль там, где он в гербере. а в гербер он попадает при его генерации, тоесть, координаты в гербере абсолютные, а флаткам вычисляет ноль относительно этого дела.
Ogurezzz
Импортируешь весь проект (Герберы и сверловку) После этого Set Poin of Origin (По-моему так) и ставишь в левый нижний угол ноль
Paschendale
обрезка платы делается сразу за один проход? То бишь, если толщина текстолита 1.6 мм, то он только на всю глубину сразу умеет?
Andrey
можно задать послойно, но... я раньше задавал, а потом на всю попер и ничо, режет. смотря какая фреза, конечно
Paschendale
послойно это multidepth?
Andrey
я обрезаю кукурузой 1мм, сверлю кукурузой 0.8мм. ага
Paschendale
кукурузы покрепче будут вот таких сверел либо? https://aliexpress.ru/item/32899302209.html?spm=a2g0o.productlist.0.0.14c2a7d0Q9U4bu&algo_pvid=b0ec916a-456b-4c7a-ac22-7c0e5de0f5f4&algo_expid=b0ec916a-456b-4c7a-ac22-7c0e5de0f5f4-9&btsid=0b8b036d16206637616333710ef3fc&ws_ab_test=searchweb0_0,searchweb201602_,searchweb201603_
Andrey
мне удобнее - можно засверлить и не меняя инструмент, расфрезеровать крепежные отверстия.
