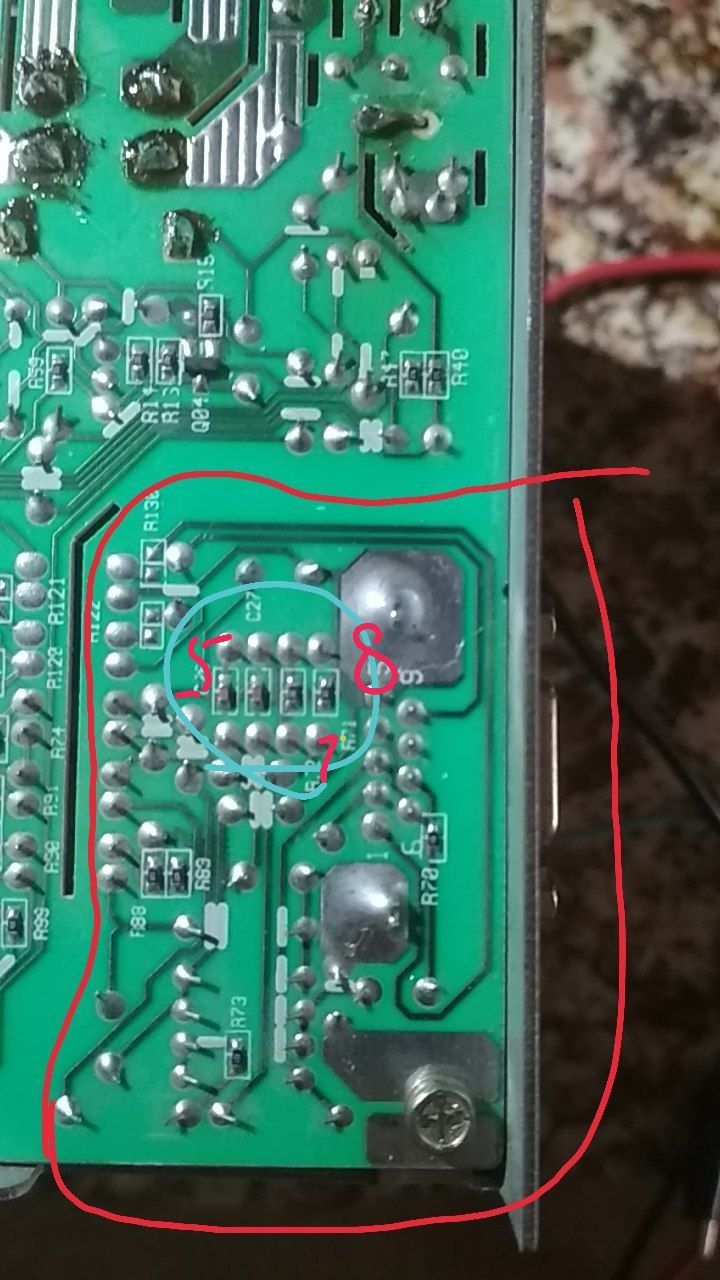

Просто странный ups попал в руки хочу попробовать его с пк подружить. Но вот не задача. Выяснилось что у него ооооочен странная схема и топологии пп обмена информацией по rs232 где оптопара стоит посередине и с какого-то фига ещё и (преплели ne555 тут мозг вообще разрывается) никогда такого не видел раньше. Голубая линия ne555 Вот и фиг знает как считать с него информацию.
Комментарии: 54
Dopl

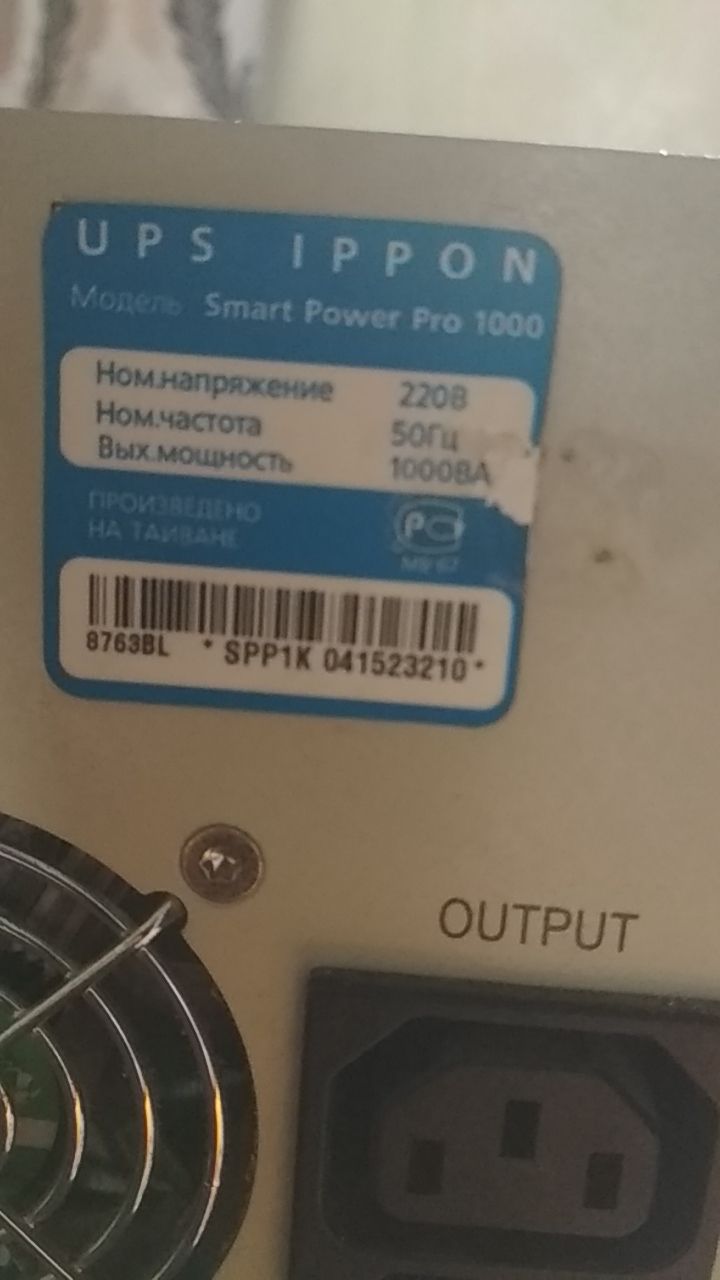

Так ты бы хоть модель озвучил Ipon что ли?
Dmitriy
Оно самое
Dopl
А что на родной софт не откликается?
Dmitriy
Да мне бы вообще понять какой шнур ему нужен в принципе.
Dopl
Там вроде в родном 3 провода всего
Sexst
Обычная распиновка com порта там. Как и сказали, rx, tx, gnd и всё.
Dmitriy
В том-то и дело что необычная она. Уже например с того что 5 контакт rs232 который должен был быть gnd почему-то подрублин к электролиту + контакта я бы подумал что мб ошибка но нет как оказалось ещё и ne555 подрубили + к этому 5 выводу.
Anonim
Статор то я вижу и могу посчитать пучки Стартовую обмотку правда не видно
Dmitriy
Витки должны в поток статора попадать. Именно они шевелят ротор Не факт что они в 3хф уложатся
Dmitriy
Ну тут как бы смотри
Dopl
Чуть позже найду шнур
Dmitriy
Плюс ne555 в промежутках
Dmitriy
Буду ждать с нетерпением спс
Dmitriy
А там точно хз., Хотя количество КЗ витков не от фонаря идёт...
