Добрый день, можете подсказать — как мне правильно подобрать резистор для базы транзистора, задача вроде простая, но я как-то залип с этим делом — только-только начинаю изучать электронику. Мне нужно регулировать переключение цвета RGB диодной ленты с помощью модуля ESP07, она выдаёт 3.3В 12мА на GPIO пин, насколько я понимаю. Оптимальным мне кажется транзистор IRLD110, так как он есть в ЧипиДипе, открывается при низком напряжении на затворе на 12 вольт между стоком и истоком. Но какое мне нужно сопротивление, чтобы им управлять — не понимаю. Пытался засимулировать схему в LTspice — выдаёт какие-то ничтожные токи, даже в самом начале процесса заряда, такое чувство, будто я что-то не так делаю... На Хабре была статья про этот резистор, но там для расчёта нужно сопротивление драйвера, а я не знаю как вычислить сопротивление GPIO пина ESP... Переключать нужно землю на диодной ленте 12В, потребляет при белом свете она 1.75А. Я вообще в правильном направлении материал ищу? Или это не так делается?
Комментарии: 10
Andrej
http://www.getchip.net/posts/062-kak-podklyuchit-k-mikrokontrolleru-nagruzku/
Alexander
не то смотрите. вам нужен цифровой мосфет на который можно прямо с ЕСП подать управляющий сигнал рекомендую 8205 у него низкое сопротивление RDSON при невысоком на пряжении на затворе резистор про который вы говорите для мосфетом носит чисто ограничительный характер, порядка 50 ом достаточно. Но так же стоит поставить 10К с затвора на землю, чтобы в моменты запуска ЕСП транзистор не ловил мировой хаос
Medvezh0n0k
Спасибо большое. Да, он как раз очень похож на то, что я пытался найти, но что-то в Москве его, вроде нету. RU8205G, верно?
Alexander
но можно и AO3400 или какой нибудь IRLML2502 все это в порядке "можно, но хуже"
Medvezh0n0k
Да, этот и в Мск есть. А почему вы говорите, что они хуже? Они на большие токи расчитаны, что мне не нужно, в принципе, это создаёт дополнительные потери? Сопротивления у них, вроде, сопоставимые.
Alexander
могу ошибаться, давно не смотрел. насколько помнится у 8205 низкое сопротивление идет при значительно меньшем напряжении на затворе. ЕСП выдаст где то 3В управляющего. поэтому нужно искать в даташите RDSON при напряжении порядка 2.5-3в
Medvezh0n0k
Принял. Спасибо.
Yuriy
учимся читать даташит : https://www.vishay.com/docs/91309/sihld110.pdf 1) смотрим пороговое напряжение включения транзистора и при каком оно токе канала так как ток канала необходим 1,75А а пороговое напряжение задано при 250мкА, ориентироваться на него нельзя! 2) смотрим, какие еще есть Vgs и какие при этом сопротивления канала получатся самое низкое - 4В, чего уже нельзя достить при управлении от 3V3. сопротивление канала при этом аж 0,76 Ом, что вызовет раасеивание мощности на ключе 1,75*0,76=1,33Вт вывод: такой транзистор в качестве ключа использовать нельзя
Medvezh0n0k

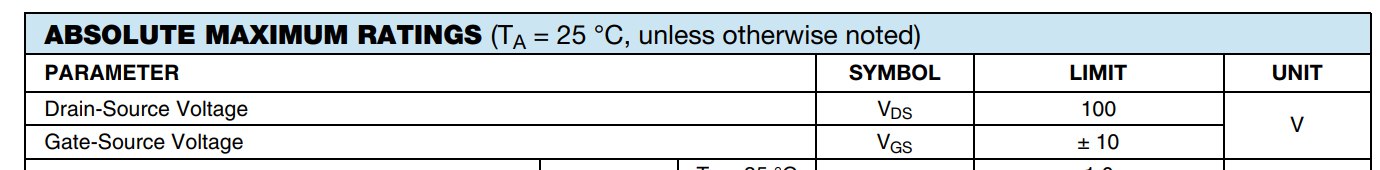

Стоп, а как вообще это правильно понимать? У него если указано максимальное напряжение на затворе 2В, откуда Vgs 4-5 Вольта? И на графике то же самое... Да, у АО3400 52 мОм получается в моём случае, а у IRLD 0,76 Ом... Хорошо, спасибо за коррекцию, а то так бы и собирал, пока те из Китая не придут.
Yuriy
да, AO3400 в этом плане крут
