А бывают где-то готовые сборки определенных микрух? Ну, например,...

09.06 2021
Ogurezzz
Комментарии: 30

А бывают где-то готовые сборки определенных микрух? Ну, например, схемка Step-Down DC-DC минимальных размеров? В даташите MC34063 есть пример платы, но она под выводные элементы и довольно много площади занимает.

Комментарии: 30

Sat
- 10.06 2021 08:09:26

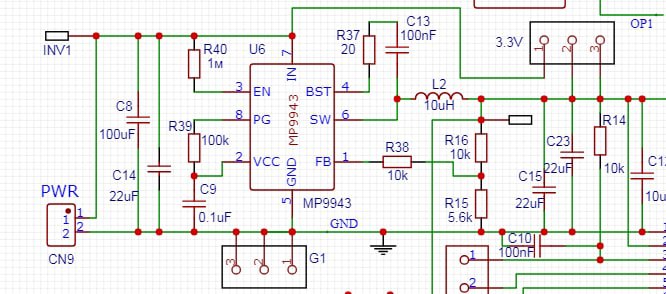

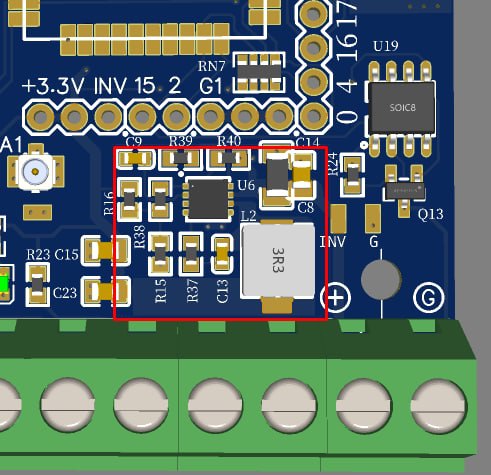

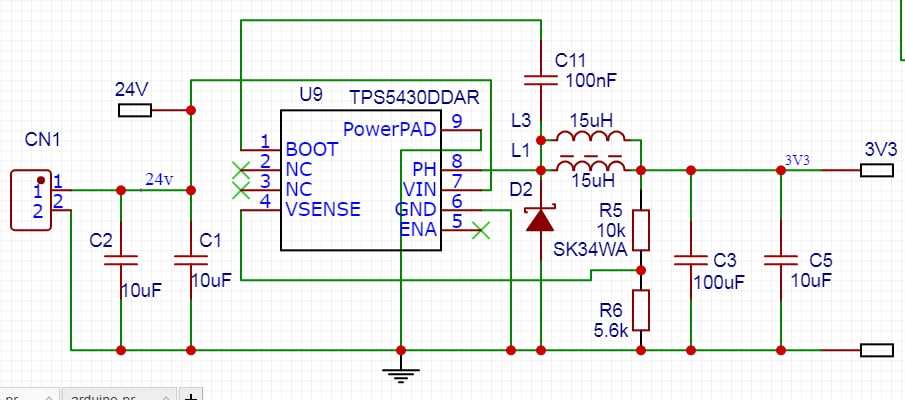

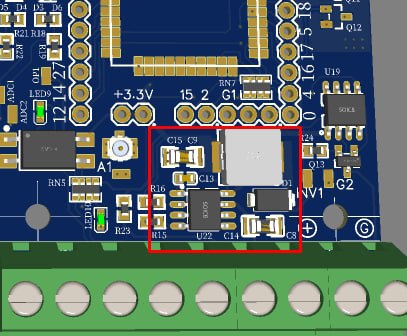

что конкретно надо, у меня много разведено dc-dc , и на 24в входного тоже есть
Dmytro
- 10.06 2021 08:10:29
Вам нужно физические модули, или проекты в CAD-ах?
- Ogurezzz

  10.06 2021 08:33:37
  Проект..
  - Dmytro

    10.06 2021 08:34:44
    Иногда на сайте производителей можно найти (для преобразователей не встречал, но вот для микроконтроллеров с радио видел)
    - Ogurezzz

      10.06 2021 08:35:10

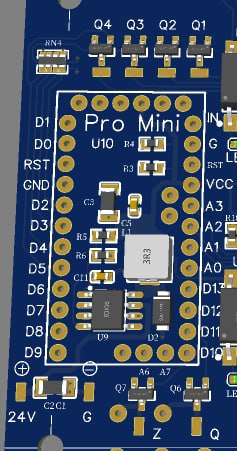

      я вчера схему кидал. Там L7805 в корпусе D²PAK. Есть мнение, что будет печка при подключении 24В. Думаю заменить ее на DCDC похожего размераю. Входное 24В выходное 5 Есть, но под выводной монтаж.
      - Dmytro

        10.06 2021 08:37:58

        Значит надо искать еще) Микросхема популярная, есть у разных вендоров Тут вот есть герберы, сырцов вроде нету https://www.onsemi.com/products/power-management/dc-dc-controllers-converters-regulators/converters/mc34063a

        Ogurezzz

        10.06 2021 08:38:22

        Спасибо. Перерисовать не проблема.

        Dmytro

        10.06 2021 08:39:47

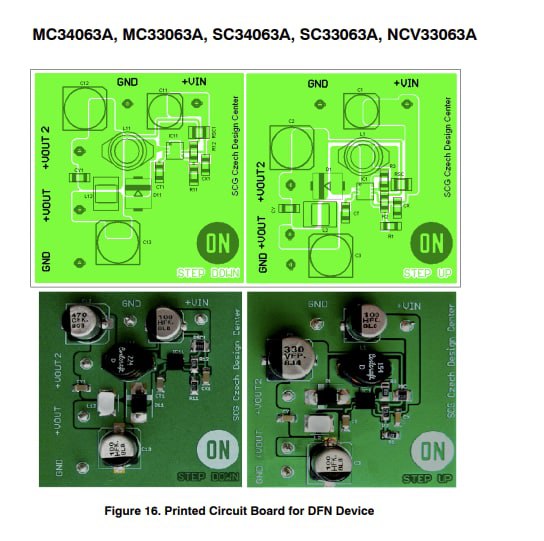

        А, так если вам картинки достаточно, то она и в даташите бывает https://www.onsemi.com/pdf/datasheet/mc34063a-d.pdf

        Ogurezzz

        10.06 2021 08:59:04

        Интересно, прокатит ли тут замена люминия на тантал?

        Sat

        10.06 2021 09:07:22

        ставьте керамику

        Andrey

        10.06 2021 09:44:28

        вполне, только зачем? она весьма низкочастотная...

        Ogurezzz

        10.06 2021 10:12:15

        размер Так. У меня еще одна проблема :) Кварц не взлетает. Вернее взлетает, но после прогрева феном. Думаю, что надо емкость нагрузочную менять. Вот только в какую сторону?

        Andrey

        10.06 2021 10:12:27

        раз так, то напряжение внимательно смотреть. танталы, они шумные иногда....

        Setpf

        10.06 2021 10:41:10

        Помыть хорошо для начала

        Dmitriy

        10.06 2021 10:49:29

        Какая ревизия платы?

        Ogurezzz

        10.06 2021 10:50:02

        предпоследняя. Где развязочный кондер ушел наверх, а внизу не осталось

        Dmitriy

        10.06 2021 10:51:06

        Бэд... ) Там кондеры кварца прямо соединены? Или через ВИА? Попробуем на практике?

        Ogurezzz

        10.06 2021 10:51:33

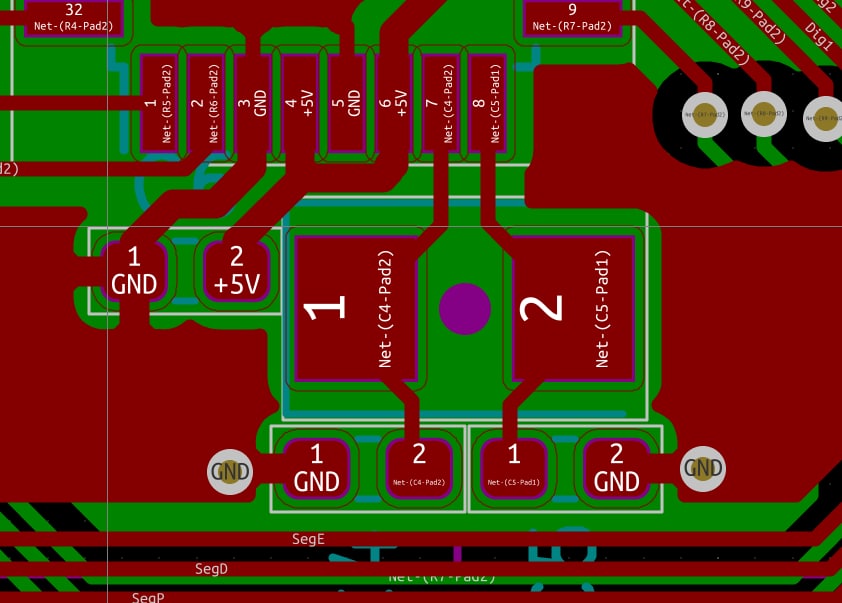

        Вот так, но слева нет кондера

        Dmitriy

        10.06 2021 10:56:34

        Ради интереса соедини перемычкой ВИА кварцевых кондеров и попробуй. Чтобы они вместе играли... Хотя там полигон сзади конечно, вероятнее это ничего не даст Хотя если положить изол перемычку над нижней дорогой, то будет типа гуард ринг Делов том, что они должны быть соединены с землёй по кратчайшему пути... Мало, вдруг что-то изменится...

        Ogurezzz

        10.06 2021 11:02:21

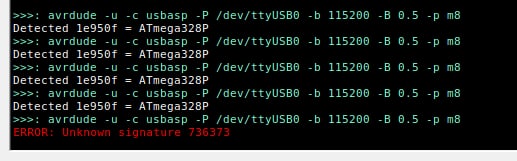

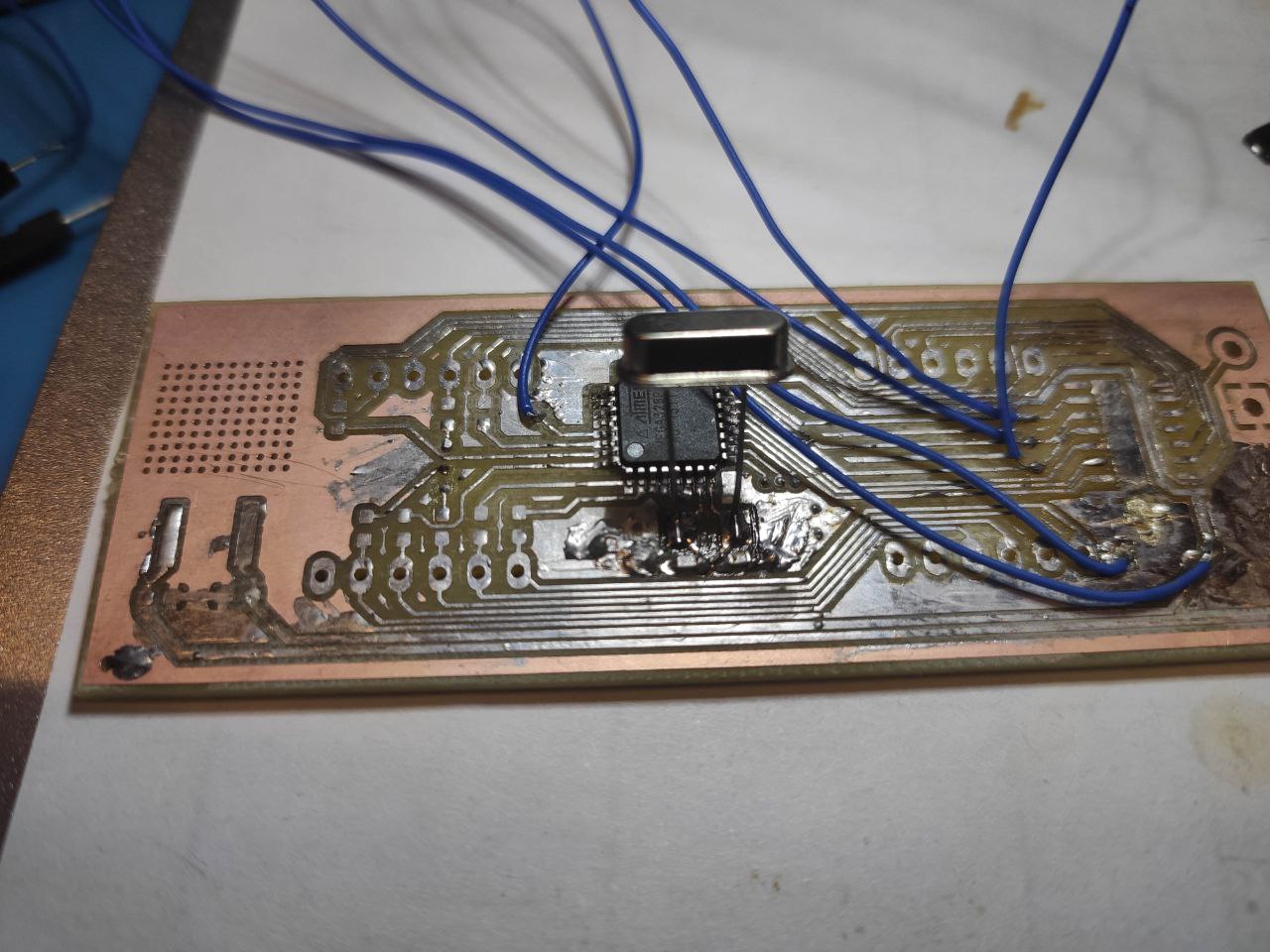

        А почему все-таки заводится при нагреве? Даже без конденсаторов :) Вот такого Ктулху собрал Реально чип слегка феном прогреть и заводитс. Мне кажется это Мега немного устала после моего демонтажа перемычка не помогла

        Dopl

        10.06 2021 11:03:06

        А если холодную мегу пальцем прижать к плате?

        Ogurezzz

        10.06 2021 11:03:55

        В первую очередь пробовал. И пропай 3 раза проверял
