Добрый вечер! Долго читаю про ввод электричества и заземление, в том числе (заметкиэлектрика). В целом всё понятно, если имеется один ввод (380V), одно заземление (своё) и одно подключаемое строение - заводим СИП (4х25мм2) в ГРЩ, делим PEN на N и PE (с доп. заземлением) и подключаем уже щит в доме по 5х16мм2 (медью). НО, если имеется 3-4 строения, несколько независимых ("контуров") заземления - возникает вопрос правильности работы УЗО (10-30мА) и заземления(-ий) в целом. С учётом необходимости разделения PEN (на PE и N) во вводном щите (ГРЩ). Расстояние между постройками от 30м до 70м, уже закуплен медный кабель ВБШв 4х16мм2 (большое строение) и планируется 4х10мм2 (мелкие строения). Как правильно сделать разделение PEN проводника в этом случае, как по правильному в ГРЩ и от него тянуть отдельный провод (встает вопрос какой и каким образом) или тянуть PEN до каждой постройки, там его делить и подключать к своему (отдельному) заземлению? При этом УЗИП ставить в ГРЩ и пускать через него PEN? Спасибо за советы. И ещё вопрос, какой провод можно использовать для прокладки в земле, если требуется протянуть ветку 3х2,5мм2? Спасибо.
Комментарии: 63
Andrew
ну так и правильнее будет, потому что в первом варианте надо кучу аспектов продумывать а че, обязательно делать tn-s?
Stanislav
TN-C-S планируется
Aleksandr
лет через 50
Stanislav

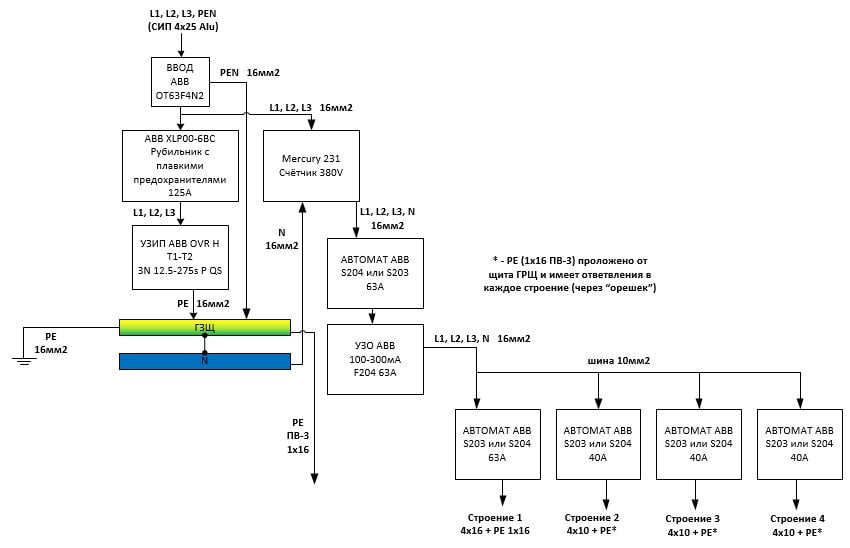

Я не профессиональный электрик, но очень люблю эту тему))) оставим на утро, вопрос действительно сложный. Завтра смогу сделать схемы, как и что планируется. У нас стоит новая подстанция (в прошлом году поставили), всё вроде бы хорошо, но система ТТ немного пугает опасностью при обрыве нуля. Поэтому, насколько удалось понять, система заземления TN-C-S более безопасная.. ну либо TN-S
Aleksandr
как раз это я и изучал
Stanislav
И каков был выбор?)
Aleksandr
зануление - довольно сложная тема , нет конечно
Stanislav
Да))) это я уже понял, прежде, чем написать сюда, читал 3 недели каждый день)))
Aleksandr
я для се6я сделал вывод - нет РЕ - никакого занелуния - все ! если есть кто против - пусть объяснит
Stanislav
Завтра попробуем обсудить) всем доброй ночи!
Sergeich

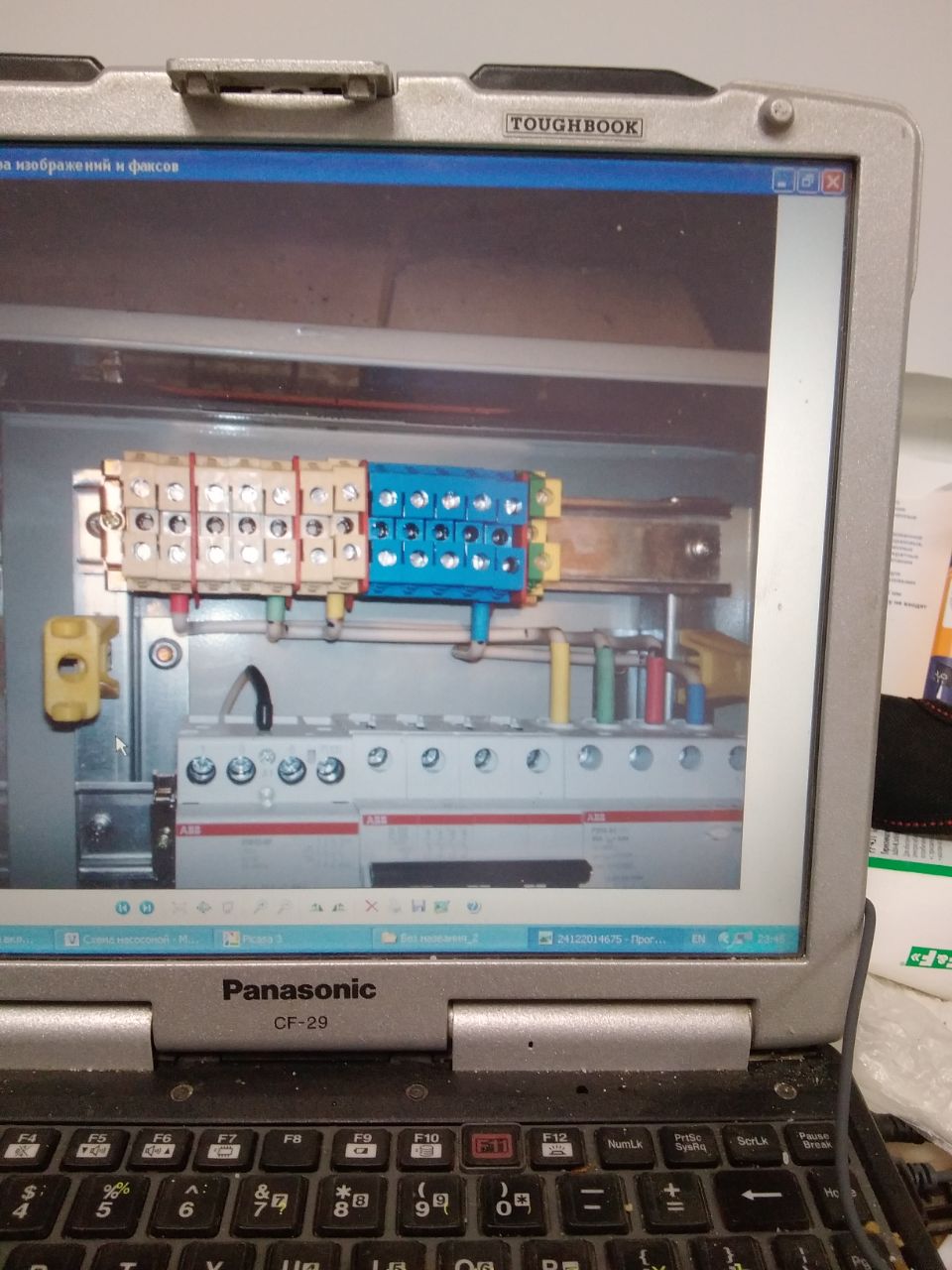

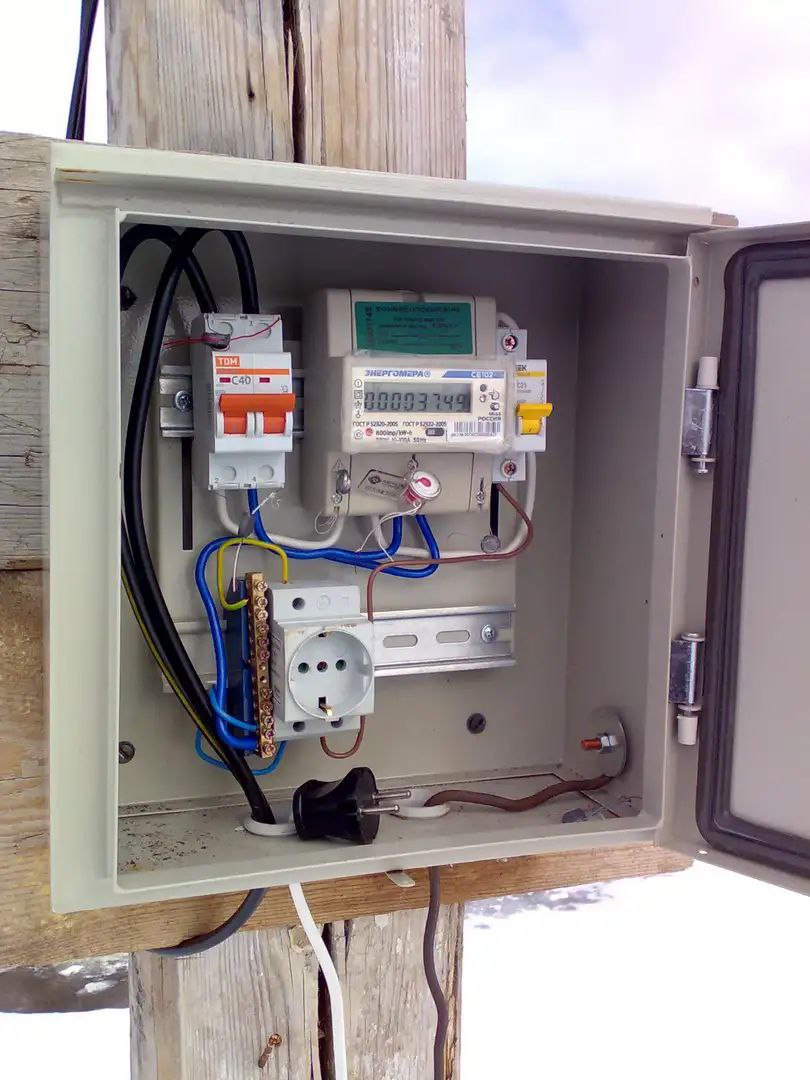

Чёт смотрю картинки щитов. Никто на сип наконечники не ставит)
Evgeniy
У нас никто неставит. Я вот ставил, так как пришлось ехать к одному человеку ночью в гости. ... у него "искорки с щитка пошли
Sergeich
Вот вот))) ну да. Я видел такие случаи что автомат выгорал с сипом
Evgeniy
Да, выгорел автомат. Сорвали пломбу, дома был запасной. Поставили, на следующий день привёз обжимку и наконечники. Вот уже пару лет работает.
Sergeich
Ну мы делали два снт. Всего домов 200.. Незнаю) вроде нет жалоб. Уже лет 7 прошло точно когда первое делали....
Evgeniy
У меня дома тоже нет наконечников
Evgeniy
... но вот был случай, потому и рассказал...
Sergeich
Я 6 штук заказал в этм. В местный магазин пришёл. В котором все фирмы нашего города закупается. Сказали что таких наконечников у них нет)))
Viktor
Запас есть? Вдруг с первого раза не получится обжать!? :)
Anonim
Нет не ставит, лишняя работа
Sergeich
Ну по правилам надо ж)
Anonim
Не прописано в энергосбыте принимают такую работу
Aleksandr
я внедрился в эту тему, осозназ с корня при обрыве 0, через других пользователей , там схема есть, может быть", реплей - " может быть - опасный потенциал короче нужно схему смотрель подводных камней - оооох да обычный щиток а что там куда , хз, как говориться - по месту смотреть
Nikolai
Отвечу случаем из практики,подключили 9 домовов на 2 участках за единыим забором. У каждого дома было сделано свое заземление, так как грщ стоял в отдельном здании вместе со скважиной и генератором на 120квт. За счет этого все заземления были объединены между собой, И с нулём не объединились, произошла авария, как раз пропал ноль,в итоге на котле выгорела плата и откатных воротах,вовремя понял по гулу радиаторов что в сети 380. Так я это к чему, ставьте контактор и реле на обрыв нуля и спите спокойно,лучшей защиты пока не придумали. Ни одно узо при таких условиях не отработает и заземление не спасёт кординально. Транс и сети тоже все новое было 12 лет назад
Stanislav
Можно схему подключения контактора? Спасибо
Anonim
ну так толку было от этого заземления? чисто на корпуса посадить и все? естественно, что придет 380, ибо балансного нуля нет, даже в лице заземления
Nikolai
В том что там 2 бани 380в и пожарное узо корректно работает,а до этого 1 год на старой сети сидели 160в и стабилизатора не спасли положения!
Anonim
а причем тут узо? ноль заземляют повторно как раз для таких вот случаев
Nikolai
Давайте вы других учить будете. Если незнаете истинного фарша который там стоит, там хватит вас с вашей. Квартирой оплатить три раза
Anonim
узо противопожарное нужно в вру для защиты линии от утечек - точнее если в линии есть утечка , будет нагрев, а где нагрев, там и пожар ну так по уму ж надо делать а не пойми как а потом жаловаться, что все сгорело
Nikolai
У вас может и сгорит,а там все корректно работает
Sergeich
Так почему ставят 300 на ввод. Если установить 30 то будут ложные срабатывания?
Anonim
ну так вы поведайте "истинный фарш", мы послушаем естественно. длина линии то тоже сказывается на утечку в общем
Sergeich
Понял. Человеку неделю назад установил АД 12М в домике маленьком снт... На 30 мА. Жалуется что срабатывает часть... Мне интересно какую защиту рекомендовать ставить на маленькие домики в снт)) что бы дешевле. Всё хотят экономить
Anonim
домики разные бывают + как так проводка расположена, смонтирована+ какие потребители
Sergeich
Это да.. Домики могут отличаться)
Anonim
узо нужно ставить везде в жилых помещениях. в целях безопасности. а вопрос настройки - это уже другая песня. если есть утечки, кому то просто лень их искать и все. или ума не хватает понять что и как - такое часто бывает сожалению + экономить на жизни и здоровье я б не стал
Sergeich
Так просто люди не понимают... Думаешь что херню какую то посоветовал и что она отключается)
Anonim
со стороны так и видят)
Sergeich
Да да. Ещё убедить надо. Что узо необходимо) А зачем... У меня вот в другом доме пробки стоят 30 лет и все нормально. У них логика простая
Nikolai
Ну при не исправном генератора на 380в поверьте ни узо ,ни заземление с занулением не спасёт, на нуле так вольт 100 не приятно щипят, а проблема всего в одном р4зисторе
Nikolai
Его тоже не хватало,когда автоматические шторы поставили,2 движка пропускали ток,я не сторонник узо,только в влажных помещения
Nick
Турбаза?
Stanislav
Нет, загородный участок
Nick
Любой в пнд гофре, желательно оранжевой, ее сложно найти( если не найдешь черная плюс лента " осторожно кабель" num / ввг гост
Viktor
А зачем такие гигантские сечения,4*25,4*16. Или у вас там пилорама ещё планируется!?
Stanislav
Стоит два котла по 14 кВт, сауна на 12кВт и варочная панель на 8кВт. Поэтому такие сечения.
Sergeich
С девочками) сауна......
Viktor
Ясно,я не против,запас не вредит. Тем более если деньги есть!
Evgeniy
Я живу в "жопе мира" и то у нас они есть в продаже.
Sergeich
Да им самое главное что бы ноль в счётчик завели...что б не воровали) Ну может надо было в другом магазине поискать).
Stanislav
Да вот боюсь, что сэкономил на проводе, взяв 4х16... надо было брать 5х16, делить PEN в ГРЩ и всё.. а сейчас получается надо что-то мудрить с заземлением.
Viktor
А какую мощность вам выделили,на ваши постройки?
Stanislav
Формально 30кВт, а фактически линия рассчитана на 150кВт, я первый на линии))) никаких ограничителей, кроме сечения провода, нет
Viktor
А автоматом вам не ограничат,опломбированным?
Igor
Хоть нулевой, Законы Кирхгофа неотменны.
Sergeich
Это на будущее.... Там тётя купила дачу. Но чёт не звонит)) Ну да. Я бы кидал после вру где учёт. Всё 5 жильные кабеля.
Anonim
Заземлять надо обязательно Да и ещё занулять
Aleksandr
а зануление ?
Anonim
Это как дополнение к заземлению
Aleksandr
в любой системе - необходимо
Stanislav
Так))) ночь. Оставим тему на завтра)
