47 мкГн The LM2596 series operates at a switching frequencyof 150 kHz, у современных 500 - 1500 kHz индуктивность меньше, витков меньше, на обмотке провод толще и короче, маленький дроссель а тянет амперы , выйгрыш в КПД значительный, и размеры
47 мкГн The LM2596 series operates at a switching frequencyof 150 kHz, у современных 500 - 1500 kHz индуктивность меньше, витков меньше, на обмотке провод толще и короче, маленький дроссель а тянет амперы , выйгрыш в КПД значительный, и размеры
Комментарии: 38
Ogurezzz

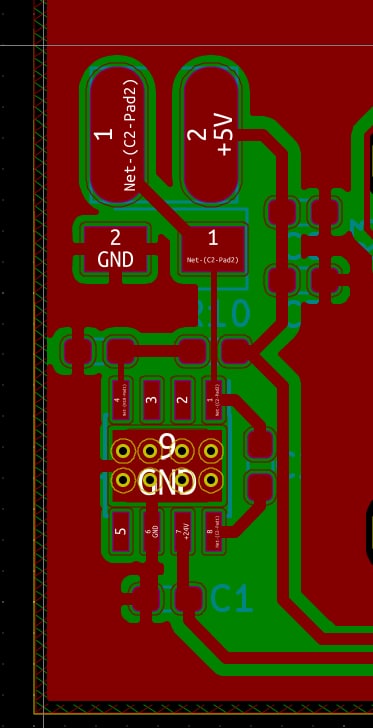

Да. Так и предполагал. Вот такая крокозябра. Смущает дорога на дроссель, которая под резистором из делителя ОС идет. Ну и понятно, что земля полигоном зальется.
Yuriy
земля выходных конденсаторов, земля диода, земля входных конденсаторов должны быть объединены насколько это возможно. иначе DCDC превращается в генератор помех цепь на дроссель не влияет. более того, расположение сам ого дросселя не регламентируется, так как он включен последовательно между входом и выходом
Ogurezzz
Снизу будет сплошной полигон. Сделаю несколько переходов на него, как в даташите советуют.
Yuriy
разводи любую плату так как будто у тебя нет других слоев для полигонов. просто расположи компоненты правильно
Ogurezzz

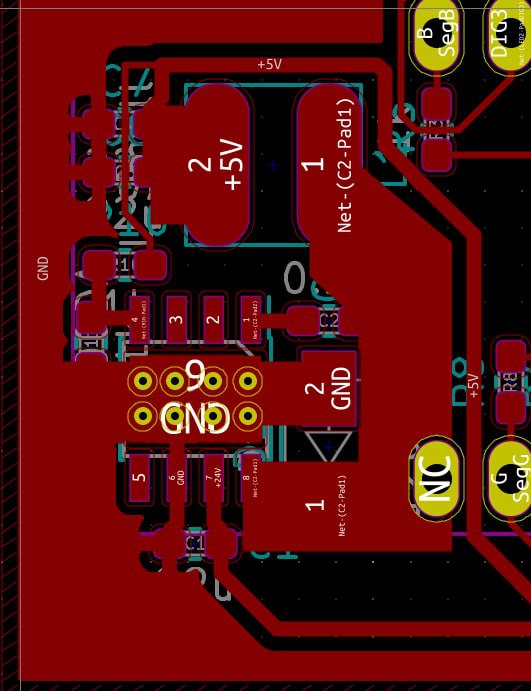

Да. Сейчас делаю по даташиту. Стараюсь делать так, как буд-то у меня один слой.
Sat
так на конструкцию взглянуть , померить и сделать выводы, никак иначе просто расположи компоненты правильно , именно !!! +1
Dmitriy
Ну тут сейчас проблема будет с этим вопросом что-бы всё продемонстрировать я вчера ложанул и спалил мозги ему случайно. А пакупать у нас их за бешеные деньги принципиально не хочу. Уже заказал в Китае. Уж лучше месяц - два подожду.
Tiny
вот например в случае цепей с постоянным током и нелинейными элементами можно графически считать схемы (без матана)
Sat
щас покажу класную штуку https://aliexpress.ru/item/4000092785116.html
Dmitriy
Оо только заговорил о мозгах и мне пришло уведомление что только что посылка была отправлена.
Dmitriy
Выглядит аппетитно
Sat
рекомендую
Dmitriy
А схема есть что бы хоть понимать с чем имеешь дело. (чёт мне подсказывает что нет)
Sat
не лазил, просто работает и очень помогает
Yuriy
это чисто академическая штука. ее можно посчитать за несколько итераций без интегралов
Dmitriy
Ну вот некое подобие я и делаю себе. Только из доступных мне компонентов. Ммм да
Yuriy
еще раз. схемотехника это просто
Sat
в лабораторниках самое важное ограничение тока , для запуска новых конструкций, чтоб не спалить
Dmitriy
Это да
Dmitriy
Мне удалось добиться интересного результата с подключением доп транзистора (интересное то что никто из них не греется при довольно больших токах) Но проблема стала иная ток слишком завышался и регулировки коэффициентов по ос не спасали особо ситуации.
Sat
есть еще вариант поискать DC-DC с внешним транзистором, но все это не то, надо брать сразу DC-DC с синхронным выпрямителем на нужный ток
Sat
ага Хоровиц и Хилл в помощь
Tiny
вот тот же Хоровиц, точно также - описание с помощью матана там и решение диффуров есть я именно и полез смотреть бессонова, потому что без него тяжело читать art of electronics
Sat
гдето есть , гдето не нужно
Dmitriy
Она и рассчитана на человека, который тоэ владеет. А Бессонов, да. Начало цепей
Tiny
например? в идеале если есть книжка с примерами простых расчетов нелинейных цепей
Yuriy
если в твоей схеме левый "нелинейный" резистор заменить на обычный, у тебя не будет проблем с его расчетом?
Tiny
ну так в том и проблема что нельзя менять
Yuriy
ответь
Tiny
будут проблемы, потому что ВАХ нелинейного элемента нелинейная функция, а ВАХ линейного это прямая. нельзя менять. нелинейные элемнты усложняют схему
Yuriy
на мой вопрос ответь .
Tiny
если заменить нелинейный элемент линейным, то проблем с расчетами не будет. но это уже будет расчет совершенно другой схемы
Yuriy
ок. чтобы из "линейной" схемы сделать "нелинейную", - нужно несколько итераций тебе нужно в каждой итерации просчитать напряжения в узлах и токи в цепях как будто там обычный резистор и когда напряжения и токи перестанут существенно меняться, ты получишь точку равновесия такой расчет можно и нужно применять к любым нелинейным компонентам - диодам, транзисторам и тп
Tiny
и какое первоначальное значение надо брать для каждого нелинейного элемента? и как потом корректировать падения напряжений на нелинейных элементах после просчета?
Yuriy
фиксируй все известные тебе номиналы а не известные - задавай, либо нулевыми либо бесконечными либо какие-то более-менее реальные проводи расчет и получай значения тока и напряжения потом пересчитывай неизвестные значения исходя из полученного тока и напряжения и подставляй их как начальные значения в след итерации где тут интегралы?
Tiny
а откуда такой алгоритм взялся? наверняка же про него могли писать?
Yuriy
5ый класс школы. не нужно искать сложности там где их нет
Indr1x
Метод итерации на минималках
