В общем дозатор напечатаный на 3Д принтере за конскую цену меня разочаровал Пластик слишком мягкий, густой флюс не проталкивается, рычажек гнется, может переделаю на металический рычажок. Уплотнителя в комплекте нет. в общем халтура и мне наука Пока жду рабочекрестьянский металический поршень с алиекспресса, там если в тубу толкатель плотно войдет то либо пропихнет флюс любой густоты в отверстие либо туба треснет
Комментарии: 81
Ogurezzz
Вроде на радиокоте был проект дозатора. А я давно уже в голове мыслю держу сделать на дешевом шаговичке. Да все никак.
Aleksey
Да это если нужен хоть какой то поток, а для мизерных количеств точек пайки хороший ручной дозатор лучше. Я тут подумал, может дозатор что у меня с ЧиД он только паяльную пасту выдавливать? Ну явно на густой флюс оно не расчитано
Indr1x
Может заполнение при печати мало?
Aleksey
ХЗ, печатал то не я, но блин ЧиД могли бы за такую цену и качественнее сделать
Ogurezzz
https://www.thingiverse.com/thing:3148234 У меня типа такого. Валера обычно делает неплохие вещи и они работают. Могу напечотать, с тебя только пересылка из РнД https://www.thingiverse.com/thing:4549023 Ну или таких пачку Последний вариант и замолкаю :) https://www.thingiverse.com/thing:3021932
Sat
а сюда заглядывал
Ogurezzz
Заглядывал... Но чего-то не сделал так.
Sat

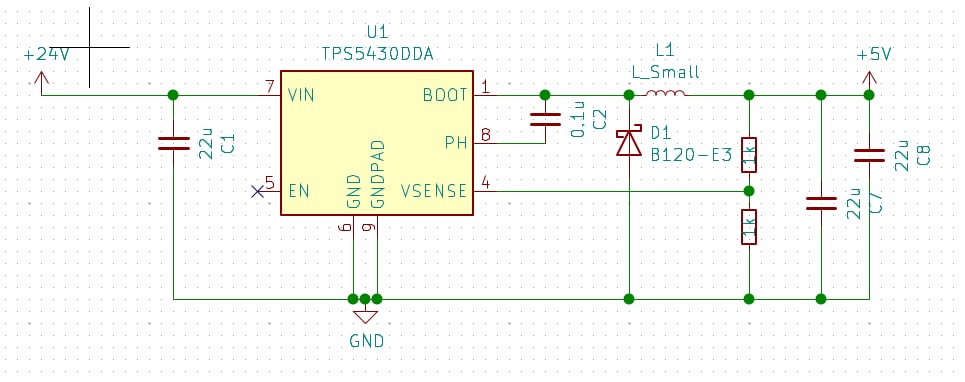

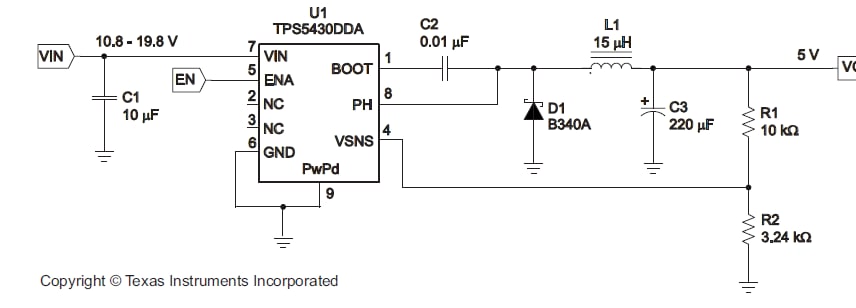

чтото не так , на первой ноге только кондер а у тя еще кудато идет, дроссель к 8 ноге , а там ничего нет
Ogurezzz
Угу Имеецо косяк...
Sat
неправильно ни разу найди отличие
Ogurezzz
Да. Понял уже. где косяк. Не с той ноги 5В снял :)
Sat
дроссель не к той ноге подключен
Ogurezzz
Да. Надо к PH, а я к Буту подключил
Dmitriy
Интересно если поменять местами дроссель и диод то что будет хмм
Sat

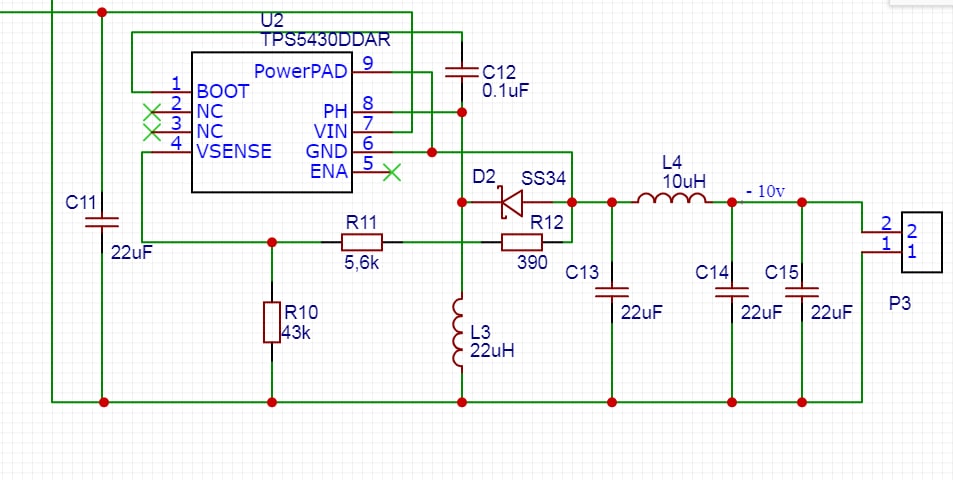

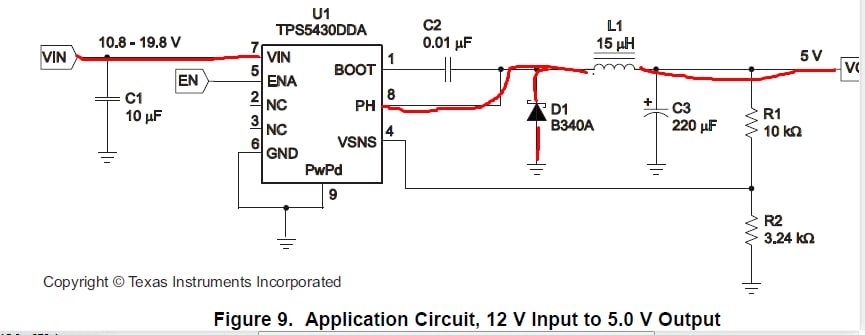

вот эти цепи высоко нагруженные, делаем широкими дорогами, токи в амперы , все остальное не важно можно получить с отрицательным напряжением, у них есть у тексаса и такой вариант
Ogurezzz
Буду делать 0.5 ширину. Хотя с моим потреблением в 50мА...
Dmitriy
Но тут интересно было бы другое узнать можно ли добиться большего тока на выходе раза в три скажем Если сама микросхема на это не расчитанна
Sat
так ограничение у силового транзистора внутри
Dmitriy
Да но тут по сути накачка идёт в дроссель Что то типа резонанса получается или не совсем блин трудно обьяснить.
Sat
а защита по току на силовой внутри тоже есть и она не даст превысить и смысл, просто взять то что нужно и воткнуть и забыть
Dmitriy
Просто столкнулся с одной непонятной хренью тоже пытаюсь разобрать её по совпадению и тут открыли этот диалог Сейчас покажу кое что секунду https://radio-bes.do.am/publ/istochniki_pitanija/blok_pitanija_s_cifrovym_upravleniem_ot_mk_pic18f252/4-1-0-110 Вот. Там используется микросхема lm2575 заявлена по даташнику что выход у нее на 2 А но почему то тут говорят что будет именно 5А
Ogurezzz

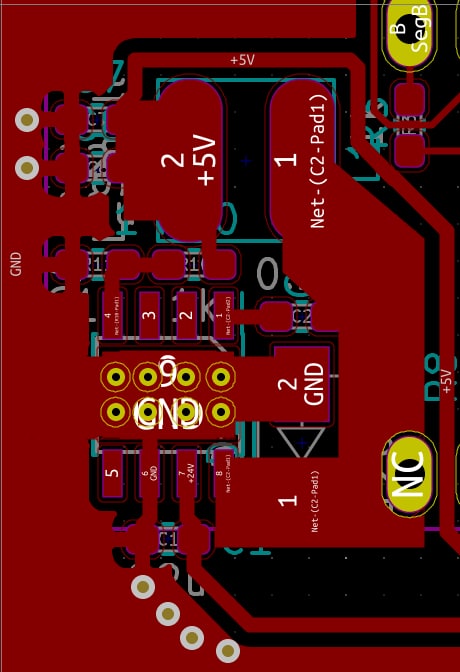

Жуть. Хотел еще полигон 24В нарисовать. Не пойму почему KiCAD не хочет его там ставить Для чего нужно делать отдельно сигнал обратной связи? Чтобы точка "отвода" была после выходной емкости?
Yuriy
да, но при твоих размерах меди это не имеет значение. подсоединяй хоть к дросселю
Nazar
+ В СВЧ это бы играло роль
Yuriy
земляной резистор обратной связи смести. так ты площадь красной земли существенно увеличишь в свч так делать нельзя от слова совсем, так как любой проводник длиннее четверти длинны волны является антенной/дросселем
Nazar
С чего это? Учитываешь параметры и влияния и вперед. Где надо - засунь в экран. Жить как-то надо
Yuriy
раздвинь микросхему и дроссель и поставь между ними диод. земля диода должна быть у земли выходного конденсатора
Ogurezzz

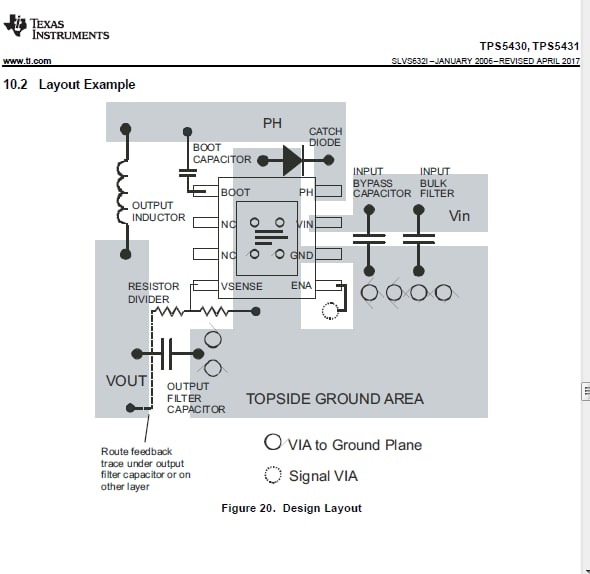

https://t.me/easyelectronics_and_mhl/219106 Я по картинке из ДШ делал.
Yuriy
компоненты обратной связи можно отнести от мс подальше. если им нет там места
Ogurezzz
Или ТИ начудили?
Yuriy
ДШ не всегда рисуют правильно и лучшим образом. я тебе объясняю как надо)
Ogurezzz
Где ж ты был час назад... :) Я уже 3й раз буду перерисовывать...
Yuriy
удивил. я некоторые вещи 10 раз переделываю
Sat
переделываю столько пока не будет нужного результата, через несколько дней опять смотрю свежим взглядом ужасаюсь и думаю ну какже я такое мог, и переделываю где расположить резисторы делителя обратной связи не важно, уже выше писали работать будет при любой разводке , но придать оптимальности полезно
Ogurezzz
Вот тут вы с Юрием на 2х разных полюсах. Один говорит дроссель с диодом на выход, ты говоришь дроссель вообще в начало унести. А в ДШ вообще третье...
Dmitriy
Искусство схемотехники . Хоровиц и Хилл )))
Ogurezzz
Ой... Помню такой учебник. Жаль во время учебы он у меня бумаги подпирал :)
Sat

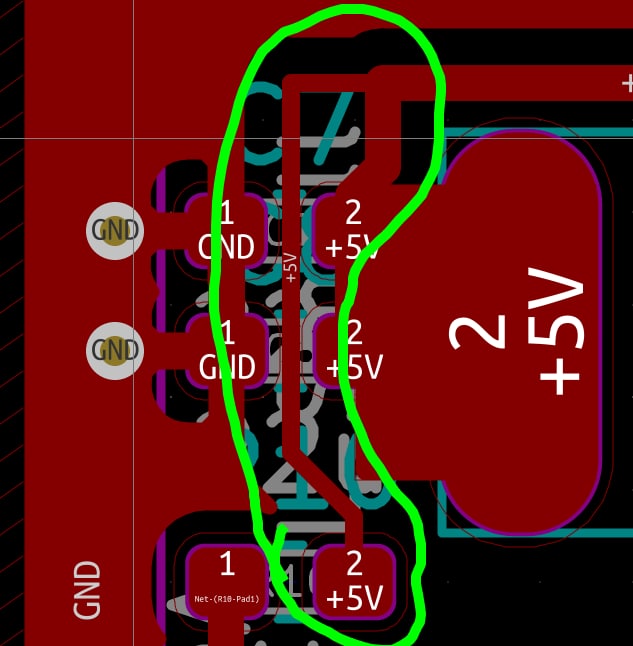

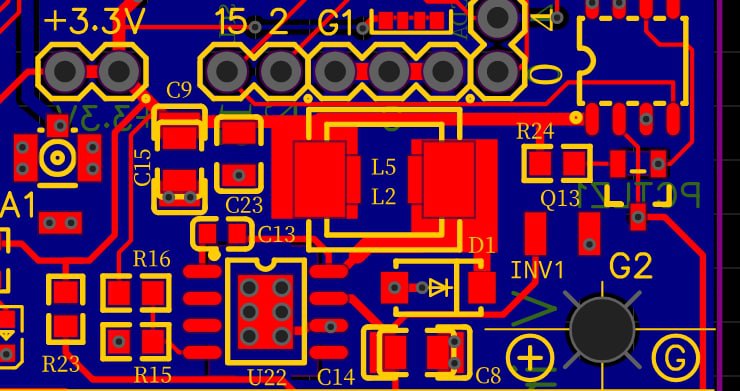

на выходе 8 до дросселя делать длинной дорогу не надо, источник помех, ток там основной, и на дорогу 5 вольт сильно срежет
Ogurezzz
А есть разница что ближе к МС, дроссель или диод? Ну и выходные кондеры должны же быть после дросселя по 5В линии?
Tiny
а печатный вариант не остался ненужный случаем?)
Sat

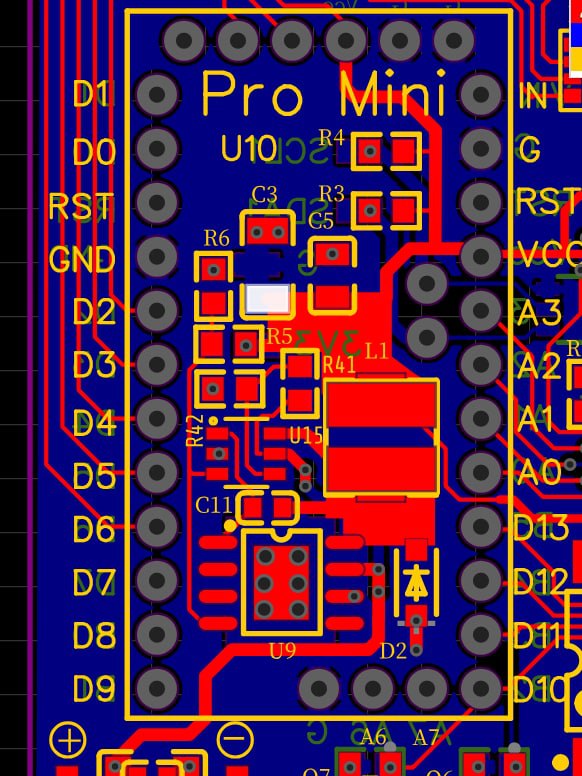

и разводка под разные типоразмер дросселей , какой будет такой и втыкаем у меня все три издания , никому не дам , кое что устарело , но тем не менее
Tiny
какой год?
Sat
только к вечеру смогу посмотреть
Tiny
обложка надеюсь не рыжая? (в принципе не важно, раз все равно не отдаете)
Andrej
ну что там ? как расчеты ?
Tiny
какие смог сделал) пока разобрались с интегралом и напряжением в розетке))
Andrej
долго
Tiny
как могу) у меня просто времени на электронику не так много
Dmitriy

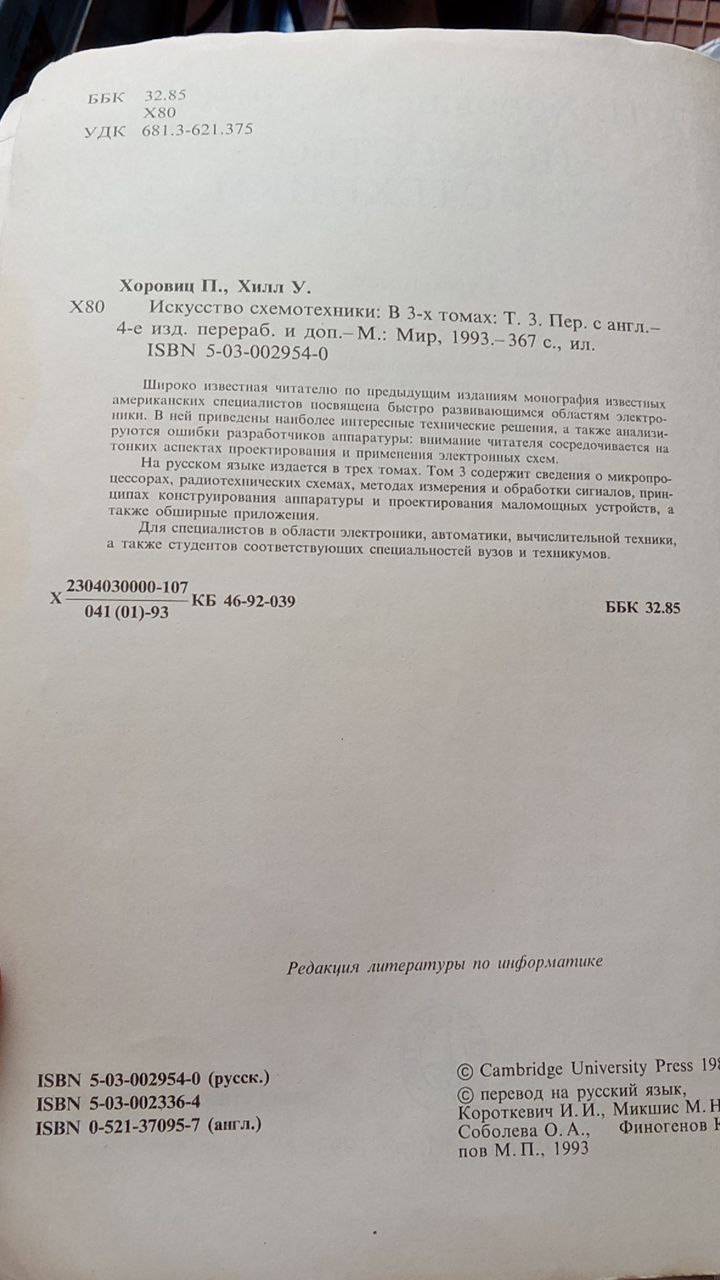

У меня только том 3, 4е изд. На блошином рынке урвал .. хожу ищу 1 и 2 )))
Tiny
есть новое издание, не помню какое, рыжая обложка, какая-то урезанная херня. говорят самый толковое это 1986 года издание, у меня оно в элетронном виде
Dmitriy
Это 93й
Dmitriy
Обложка малиновая Но тут микропроцессоры, ценного не особо много...
Ogurezzz
Не. Это библиотечный был.
Sat
это для ручной пайки , для пром там дозировка правильная
Dmitriy
Ну, если она залита просто на плате, это же не страшно Пастой?
Sat
паяльник и фен припой
Dmitriy
Припой - паста? Или не?
Sat
проволока на катушке
Dmitriy
)) гуд
Sat
и без пасты платы хорошо выходят
Yuriy
я про дроссель говорил что он может быть где угодно. диод - да, возле выходного конденсатора
Sat

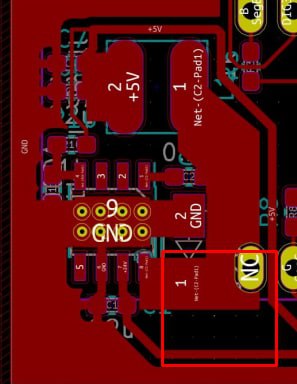

дроссель перенеси на место красного квадрата
Aleksey
А почему таких пачку? Они менее прочные и ломаются? Первый там все просто как работает, второй не совсем, там получается надо подняв большой рычаг опустить паленький в новый паз? Третий кажется самым бронебойным
Ogurezzz
Ну пачку, т.к. это очень похоже на тот, что ты купил в ЧиДе
Aleksey
Практически такой же. Потому я тут думаю, мож я им пользоваться не умею
Aleksey
Вот такой, на густом флюсе резьбы не ломается? Детали в личке можно обсудить?
Vladimir
Чем обычный шприц не устроил?
Aleksey
Флюс фигово выдавливается обычным шприцом
Vladimir
Канифоль давишь что-ли? Все отлично давится, иглу чуть толще
Aleksey
Продавив канифоль можно требовать лавры Вирастюка. Густой флюс просто. Как мёд по консистенции Да я вообще без иглы то давлю
