А подскажите пожалуйста -- мне нужно сделать, чтобы устройство могло работать и от трёхбаночной и от четырёхбаночной батареи, но на нагрузку нужно 12В, потребляет она 4 ампера. Если 3С банка -- всё норм, просто подключаю напрямую, она хорошо работает. А вот как мне сделать стаб с 16.8В до 12ти -- не понимаю. Взял LD1084, написано Vin до 30В, настраиваемый выход, ток до 5А, думаю мне подходит. Собрал, напряжение правильное, подключаю нагрузку 1.5А -- перестаёт работать, очень сильно греется. Подключал по схеме из даташита.
Комментарии: 48
Dim
смотри что б твои банки не рванули
Medvezh0n0k
Почему должны?
Dim
ну раз греется значит ток большой а это не к добру
Medvezh0n0k
Греется же LD. Ток, если мультиметру верить, на выходе — 1.5А.
Dim
ну тогда поставь свой LD на радиатор
Medvezh0n0k
Банки выдают до 100А нормально, их таким не удивить... Аа
Dim
и мануал по нему почитай
Medvezh0n0k
То есть просто охлаждать его? Мне бы хотелось, чтобы стаб в пассивном режиме свою работу делал... У него же и так есть небольшой радиатор. Но ок, завтра попробую. Да, вроде читал, может я что-то не так понял... https://static.chipdip.ru/lib/549/DOC001549899.pdf Вот его Даташит.
Dim
тут не принято читать чужие мануалы тут свои то мануалы читать не хотят а чужие тем более
Medvezh0n0k
Ладно, а хоть что мне там искать?
Dim
предельные токи
Medvezh0n0k
Я смотрел на ток и напряжение, вроде норм, вроде с запасом. 5А.
Dim
а у тебя сколько?
Medvezh0n0k
Перегревается на 1.5, мне нужно 4. Хотя вот тут такое дело, меня как раз и насторожило, я решил проверить.
Dim
а напруга какая?
Medvezh0n0k
Греется и при Vin 16.6В и при Vin 12.4, хотя при 12ти меньше.
Dim
потому что ток ограничивает вот и греется а впроцессе зарядки
Medvezh0n0k
Что это значит? Заряжать акк не нужно.
Dim
вернее к ее окончанию греется сильнее или слаьее?
Medvezh0n0k
Этим занимается другая схема.
Dim
а это у тебя стабилизатор?
Medvezh0n0k
Ну да, это небольшая плата, которая включает/выключает нагрузку, когда мне нужно, а питать нагрузку нужно вдали от розеток, поэтому я решил аккумом это делать. Поднимать напряжение с 3.3 до 12ти у меня не вышло, а вот сразу с 3S отлично. Но хочется и 4S иметь возможность подключать, так как у меня их больше.
Medvezh0n0k
Да, постепенно разогревается, потом отключает нагрузку.
Dim
на питание нагрузки?
Yuriy
Была у меня давным-давно такая печь. Скорее всего одна из первых так давно это было. В принципе паяла конечно, но воняла. О какой-то точности термопрофиля на поверхности платы можно и не мечтать. Ну и конечно тогда она стоила в разы дешевле. Имхо для продвинутых любителей можно и нужно обходиться односторонним smd монтажом и печкой типа блинница с обязательным датчиком температуры поверхности платы Это будет дешевле и все параметры более прогнозируемые LD1084 это линейный регулятор и тебе в этой задаче не подходит. Ну или делай к нему ооочень большой радиатор с вентилятором
Medvezh0n0k
Да, спасибо, я понял.
Yuriy
Ещё момент. У тебя нижний порог входного напряжения вплотную приближается к выходному. Если вообще не опускается ниже выходного. Нет?
Medvezh0n0k
Да, есть такое. Но до 10ти вольт она ещё работает, поэтому решил не мудрить.
Aleksey
Вот такое найти сложно, не пишут подробностей
Yuriy
Что именно Блинницу?
Dmitriy
+ можно хоть из утюга сделать....
Yuriy
Именно
Dmitriy
Кстати, видел интересный самопальный подогрев у типа, который ЭБУ чинит. Там двух сторон компоненты. Он сделал из галогенового прожектора и плату просто тупо на корпус ложит.
Yuriy
Тоже вариант на прожекторе паять
Dmitriy
Он с виду ватт на 450 был. Типа те которые часто возле подъездов вешали. И просто банально диммер
Yuriy
С одной лампой
Dmitriy
Ага, длинная.
Yuriy
Диммер то можно на ардуино заменить. Будет станция
Dmitriy
Ну, около 120 мм на глаз... Они раньше продавались, сейчас мб тоже Да
Yuriy
Через час сфоткаю профессиональную блинницу чтобы было понятно
Dmitriy
Типу просто при перепайке подогрев был. Он опытно уде знал сколько нужно навалить О, 7ляну... Завтра ссылью поделюсь, если работы не накинут
Ogurezzz
Я недавно через это дело проходил. с 16.8 понизить до 12 при твоих токах лучше через DCDC.
Aleksandr
Здрави всем! Собрал вот такое чудо. Питание от блока питания ноутбука. Колонки от домашнего кинотеатра 4Ом. Подключаю к телефону, и минуты через 3 звук резко переключается на всю громкость! Попытка убрать не помогает. Точнее ползунок двигается вниз и звук убавляется, но, как только отпускаю кнопку - резко прибавляется на всю. Пробовал отключить одну колонку, все равно такое происходит. Как можно исправить это? п.т. знаний в электронике - меньше малого
Ogurezzz
Если звук увеличивается "ползунком", а не просто становится громче, значит проблема не железная, а что-то с софтом. На этой плате нет никаких выходов под кнопку? Может где-то что-то глючит и блюпуп считает это за нажатие кнопки "+"?
Aleksandr
Звук сам, резко, становится громким. Ползунком потом могу попробовать убавить, но безуспешно. Кнопок нет.
Ogurezzz

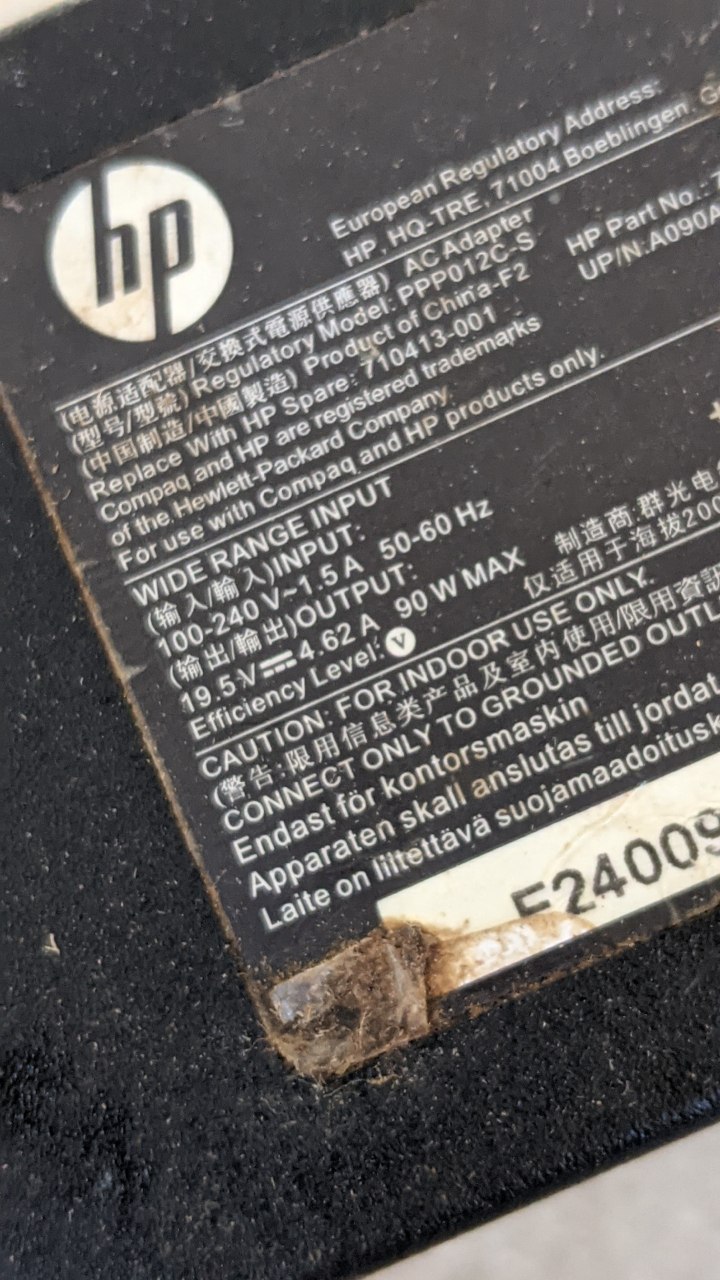

А питание в допустимом пределе?
Aleksandr

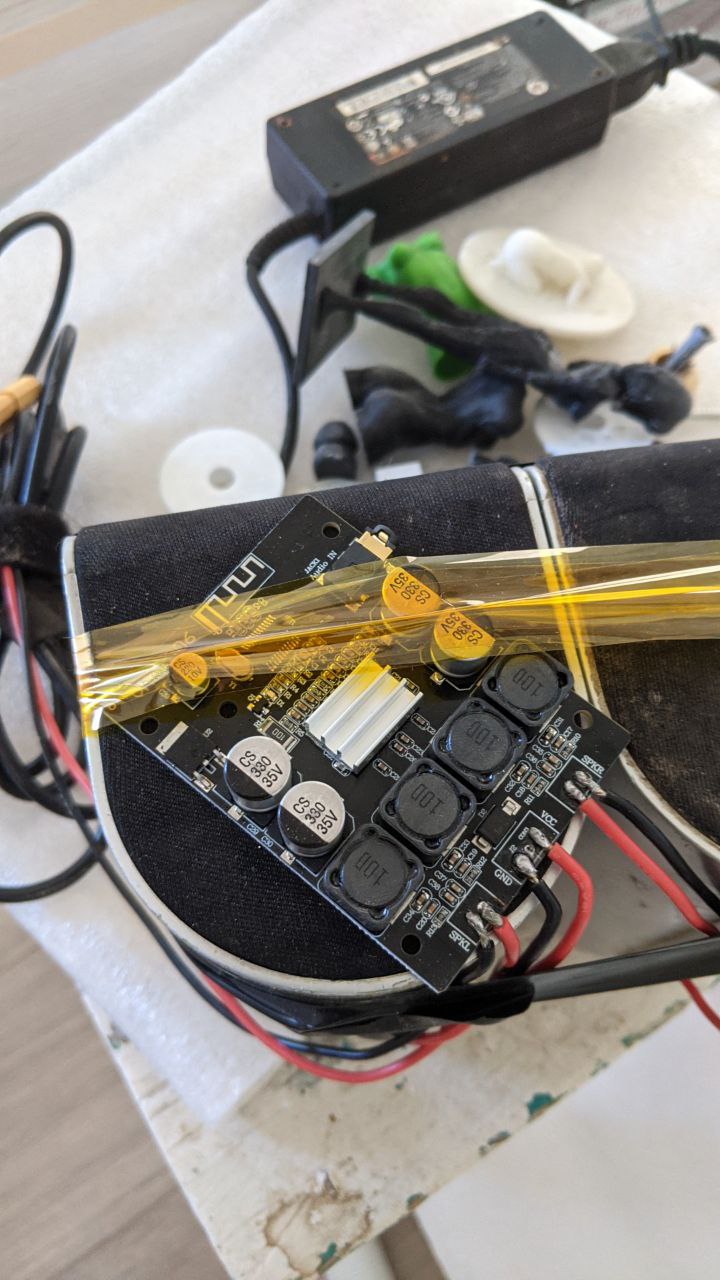

Вот эта плата. Ага.
Andrej
класс Д мощи нормально наверное https://www.google.com.ua/search?q=DC-DC+%D0%BF%D0%BE%D0%BD%D0%B8%D0%B6%D0%B0%D1%8E%D1%89%D0%B8%D0%B5&client=safari&hl=ru-ua&prmd=isvn&source=lnms&tbm=isch&sa=X&ved=2ahUKEwiXoqXwyajxAhXMm4sKHWA7AawQ_AUoAXoECAEQAQ&biw=320&bih=438&dpr=2 любой ампера на 2 и выше DC-DC понижающий стабилизатор
