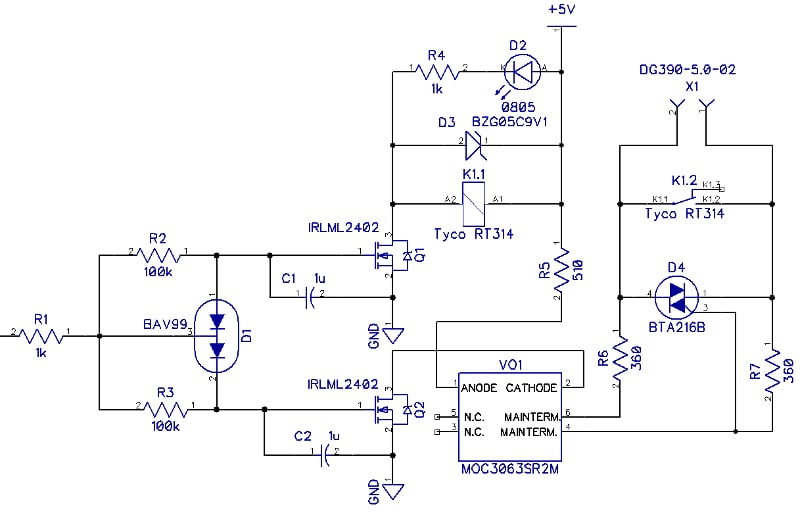

Опять вопрос по этой схеме. Какую функцию тут выполняет элемент D3? Если это шунтирующий диод, то почему используется стабилитрон? Если это стабилитрон для стабилизации, то что он стабилизирует, мне не понятно, так как согласно его даташиту, он на 9.1 В, а с источника питания идёт 5В. Я написал этот вопрос автору статьи (автору схемы), но он не появлялся в сети давно, так что не знаю дождусь ли ответа.
Комментарии: 10
Kaktys
интересно ... вот только он его поставил как диод, а не как в статье сравни, в его схеме смысл стаба полностью теряется
Andre
я слишком глуп и зелен для понимания таких вот схем, да ещё на английском техническом...
Kaktys

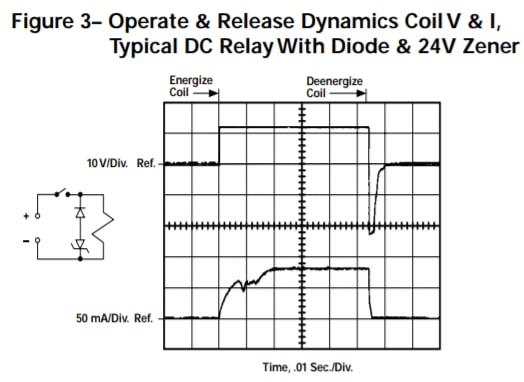

Да тупо на направление стабилитрона смотри, в статье написано что он, а отличие от диода, не "коротит" выброс в ноль, а ограничивает на 24в, что только транзистор не сжечь Но стоит при этом катодом к минус в паре с диодом, а в той схеме один, и как диод
Gribclub
Добрый день. Подскажите какой плк выбрать из зарубежных на проект под : 2 мотора 4-5 датчиков Пару вентиляторов Ещё с пяток разных устройств работающих в определенной логической последовательности. Чтобы это все можно было вывести на планшет куда-нибудь в home asistent. Я могу написать логику работы всех устройств но не код куда обращаться с логикой чтобы написали код, есть какое-то место с программистами ?
Alexander
stm32
Gribclub
Спасибо. Нужно что-то более коммерческое, где не нужно будет паять, более готовое профессиональное решение.
Vladimir
PLC вроде надо, а не камень
Alexander
я лично plc с нормальным внедрением в голосовые помощники не знаю
Gribclub

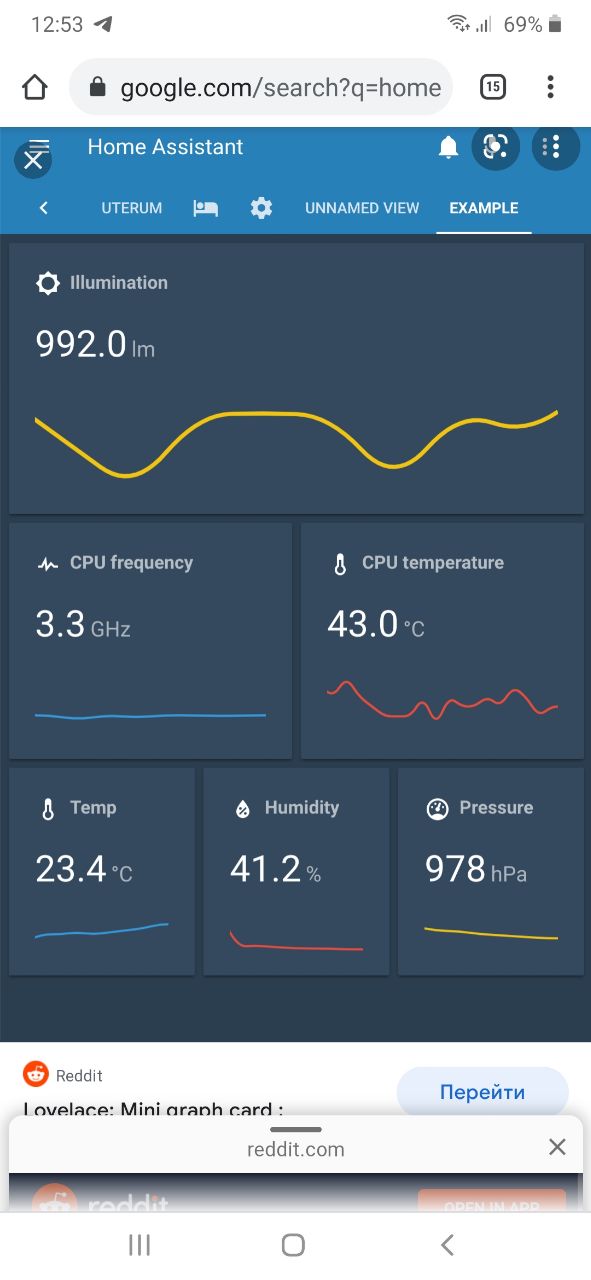

Нам не нужно в голосовые, Будет достаточно чтобы просто визуально отображались/выводилось на экране планшета параметры процессов по типу. + Порт для удаленного мониторинга
Andre

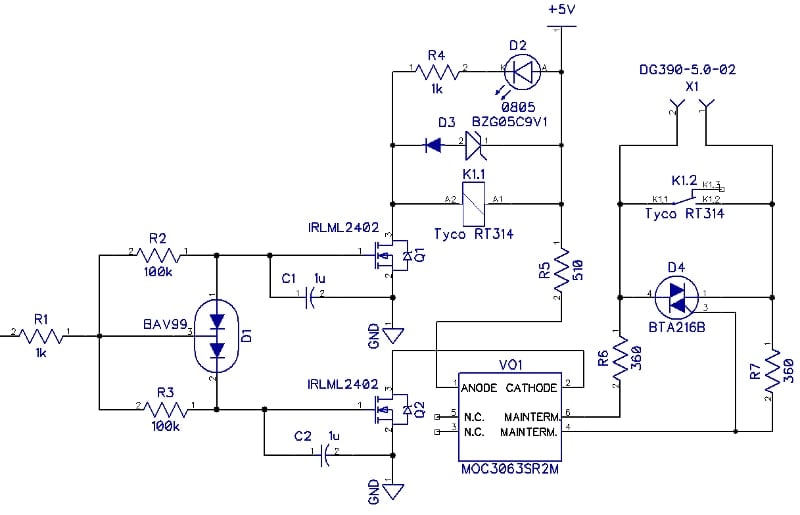

вот так должно быть?
