Ребят, есть у кого опыт закрытия образовательной лицензии у доски? Автодеск, если че Индусы в чате говорят, что оно само кончится, но я универ закончил ещё два года назад, и не кончается, ни разу даже запрос не приходил на данные из универа Я просто очень долго тогда ебался с их российским подразделением, когда они попросили сделать аудит в нашем ЦМИТ'е, где я тогда работал, и предоставить доказательства, что мы не пиратим ниче И не хочу это повторять в соло теперь Просто я глянул, персональная лицензия фьюжна в целом почти все мои потребности покрывает, кроме симуляции, а потом пытаться добыть свое имущество из облака или чёт доказывать желания нет. Для электроники на кикад перехожу, но после фьюжна пользоваться фрикадом это пиздос какой-то
Комментарии: 116
Aleksey
Гы, у меня сейчас крупный заказчик тоже начал руки выкручивать типа давай нам платы в Кикаде делай типа не хотят лицензию Диптрейса за 25000 руб покупать ;)
Artem
Хах, ну это классика
Ogurezzz
Сетевой в смысле витая пара? А он стоит своих 25 тыщ если не использовать симуляции, чисто под разводку? Я что-то к KiCAD вполне пристрастился уже.
Aleksey
У меня пока хватает лицензии на 1000 выводов она стоит дешевле
Artem
Интересно, а кто-то тут PADS или каденс пробовал? Они вроде ещё дороже альтиума
Dmitriy
На заре студенчества ломаную спектру ставил... Но не понял. Там для проекта кучу правил нужно было, в общем без курилова не шмогла, и поставил пикад
Aleksey

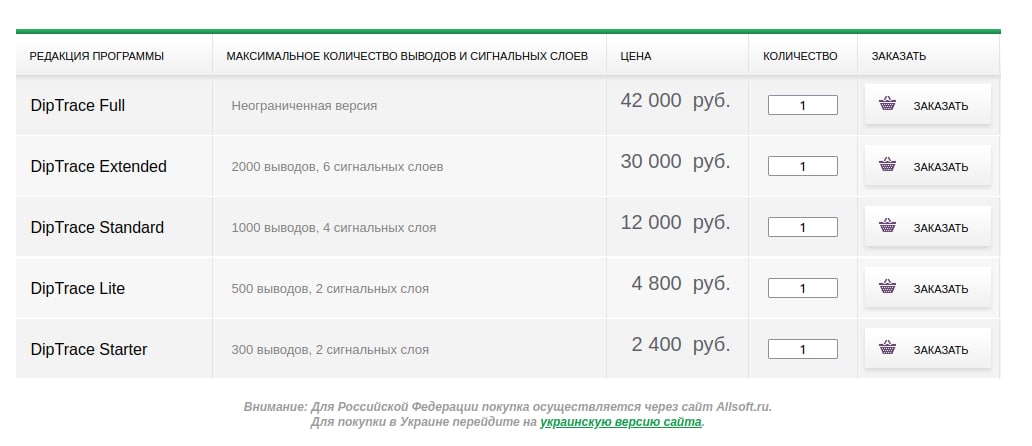

Да, можно сразу купить максималку она стоила не так давно 25000 руб. или брать до определенного кол-ва выводов
Ogurezzz
Подорожало малеха
Aleksey
Нифига себе нормально так подорожала
Artem
Кстати в 2017 вроде максималка 30к стоила
Dmitriy
Но у меня нонкоммершиал, 2000 тысячи пинов вроде... Но старый, 3х. Рабочая лошадь под хр, уже кидал заявку оперативы и Винду 7 ткнуть, но воз и ныне там пока
Aleksey
Там есть лицензия нон профит стандарт для студентов и личного тспользования (1000выводов) ее хватает для домашнего использования более чем
Ogurezzz
Поставить что-ли... попробовать попользовать. Проблема в том, что он виндовый... :( Под виртуалкой не хочется сидеть.
Dmitriy
+++
Artem
Ага, юзер "Для некоммерческого использования" и код
Ogurezzz
Все функции и библиотеки, без 3D моделей. Бесплатная версия, ограничение на 300 выводов и 2 сигнальных слоя максимум, только некоммерческое использование
Artem
Ого Походу кризис добрался и сюда
Dmitriy
Ищи старей версии )))
Ogurezzz
Причем для MAC OS 3Д модели полностью есть :)
Dmitriy
Совсем ужали )))
Ogurezzz
Яблочники - писечники!
Artem
Регистрационные данные для DipTrace версии 3.0 и старше 1000/4 User name: Для некоммерческого использования Reg. key:
Dmitriy
У мя кажется 2000 или 1000 , два слоя и 3д в комплекте
Artem
Ключ если надо кому скину
Dmitriy
Мне этого хватает
Artem
Я где-то на форумах нашел, даже мб у них
Ogurezzz
В принципе 2400 за базовую коммерцию - не много. И ее можно постепенно расширять в зависимости от роста твоих задач. У меня по-моему еще за 300 не перевалило ничего :)
Dmitriy
Мне нравится их поддержка. Онлайн в чате, и все время ребята что-то пилят или допиливают... Последние версии с последним спринтом подружились
Artem
Собсна вот https://www.elsys.biz/wpblog/?p=1246 А последний спринт это 6 или 7?
Dmitriy
Какой-то 2020 года или 21
Artem
Ого, надо глянуть, 6 еще в 2014 был, или даже раньше Чет я только 6 версию вижу
Dmitriy
Из чата: Экспорт Text I\O в Спринт лейаут надодится в меню "Дополнительно"(Extras англ). Экспортировать нужно из последней версии спринт лейаут 6.0, от 2021 года. Она только английская, но только она экспортирует в текст информацию о группировке компонентов, старые версии экспортируют все контакты и дорожки только раздельно. У меня в спринте ничего нет, может я что-то пропустил. Вот чат https://t.me/diptrace_ru
Andrey
там не то чтобы группировка компонентов... если в спринте вставлен просто футпринт - он переносится как сгруппированые векторы. а если именно компонент - с рефом, координатами итп - тогда как компонент.
Dmitriy
Ну дак с компонентами то переносит? Ты же юзал экспорт По крайней мере по окружности диоды проще ставить? )))
Andrey
это да это единственный наверное повод производить перенос из спринта прямо вот так, сразу.
Artem

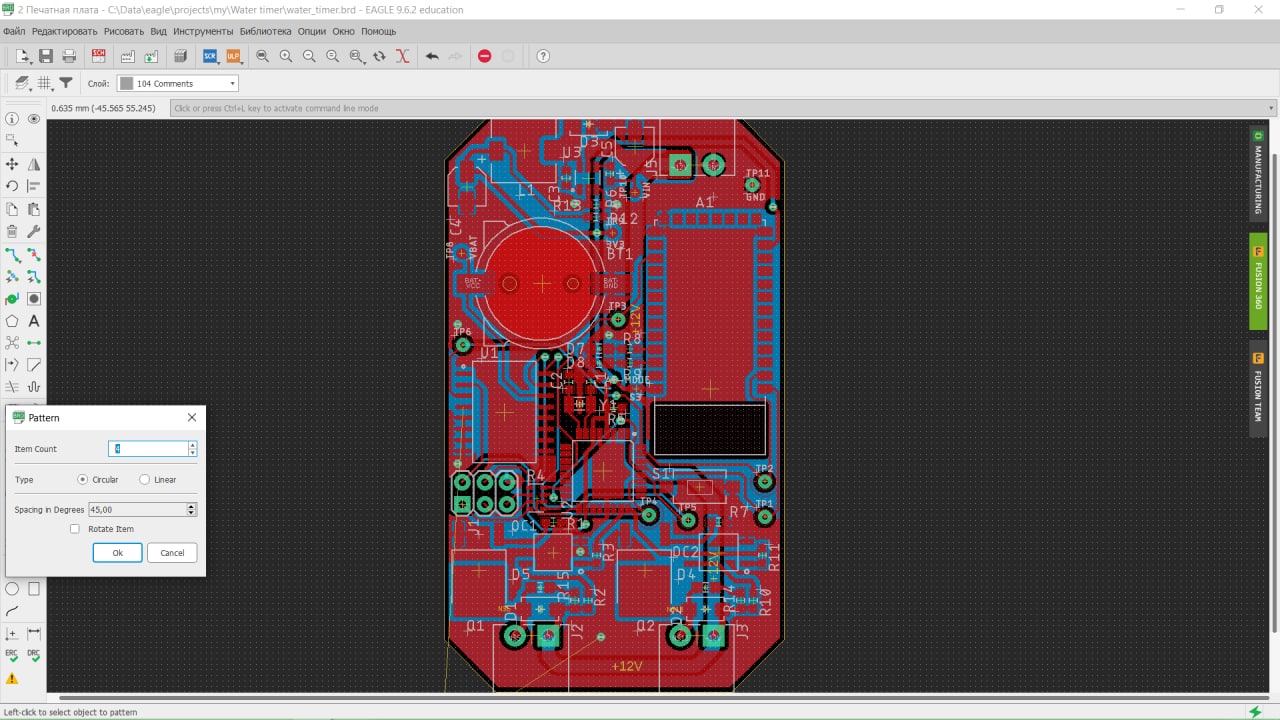

Хммм В орле это делается скриптом в один тык
Dmitriy
Ну я же писал, что орёл это другая идеология
Artem
Ну да, там и скрипты есть Как и кикаде, они похожи
Dmitriy
Там и пред и пост процессоры вроде есть
Artem
Если постпроцессор = КАМ, он и в диптрейсе вроде есть Герберы же оттуда добывают как-то
Dmitriy
Возможно, я так глубоко не копал Он может встроенным быть
Artem
КАМ - CAM-процессор Ну да, в орле он встроенный давно, если не с начала, но в ДТ у меня коллега тоже герберы экспортировал вроде без проблем Просто толку от ECAD без герберов особо нет
Andrey
простым экспортом
Dmitriy
Ну, через диалог... Скрипта вроде нет как в орле
Andrey

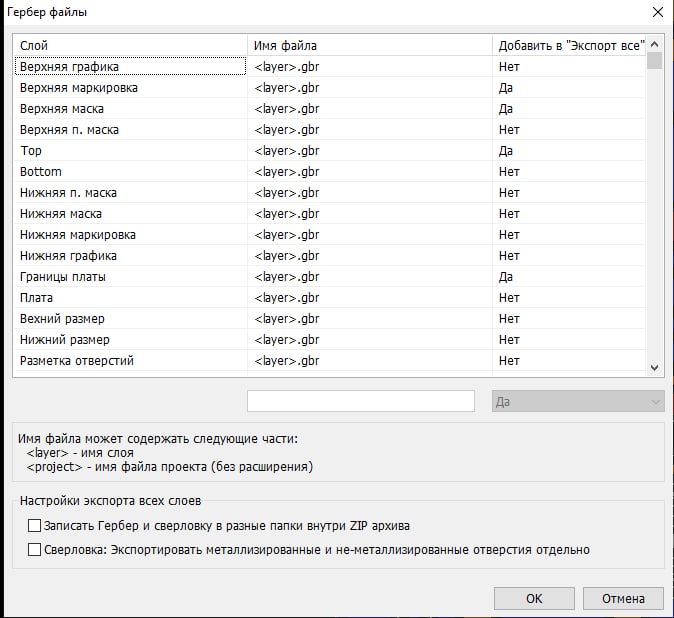

но там есть возможность предварительно настроить, какие слои будут экспортированы при нажатии кнопки "выгрузить все"
Artem
В орле так же, через диалог Скрипт там гд-ето в бэкенде копошится Ну и в орле давным-давно скрипты делают норм менюшки, не надо в CLI лезть
Dmitriy
Тут же диалог настраивает сам скрипт системный, насколько я понимаю .. в дипе его как такового вроде нет
Andrey
ну да. нету.
Artem
Ну да, насколько помню, так оно и есть А в ДТ же монолит, как я понимаю
Dmitriy
Именно
Artem
Ну, это и хорошо, и плохо одновременно Но опять же, каждому свое
Dmitriy
Везде есть плюсы и минусы ))
Andrey
плохо там кое-что другое...
Artem
Согласен. Тот же игл не так просто освоить поначалу
Andrey
прямо печалит.
Dmitriy
Нет расстановки по кругу
Andrey
это мелочи по сравнению с.
Dmitriy
...с??
Artem
ez win
Andrey
со сверловкой в метрических размерах
Artem
Ее отсутствием?
Dmitriy
Ее вроде пофиксить хотели... Но сам дип в попугаях меряет, не привязаны к инчам?
Andrey
она есть. но она выгружается в формате 4.2 и проги, в которых нет настройки формата, понимают ее некорректно. даже ручное исправление файла до вида 3.2 снимает проблему.
Artem
Звучит грустно
Andrey
они указали что эта "проблема" в самом конце их Todo. И я бы очень предпочел ее фикс до возможности указывать формат данных. не очень. 1. пока только FlatCam налетел на это, за другие не знаю. и 2. - в дюймах все норм.
Artem
А, ну тогда еще пойдет Но сверловка в дюймах тоже как-то такое себе
Andrey
ну это не проблема же. флаткам ее принимает нормально, ничо не уезжает никуда. а гкод все равно вылезет в том, что задано.
Artem
То есть потом просто переключить в FlatCam на метрику и всё?
Andrey
да вообще ничо не надо переключать. у меня он в метричке, я просто открываю дюймовую сверловку и все. дырки все на местах.
Artem
Ааа, сам конвертит просто, понял
Andrey
в шапке екселона указано дюймы или метричка. это флаткам понимает.
Artem
Ну да, в этом плапроще *плане Ну, хотя бы так, пока фикса нет В этом плане ДТ и кикад хороши, что часто релизят
Andrey
ну и вот щас я отправил пакет файлов в производство, приложил две сверловки - в метричке и в дюймах. звонили только по одной проблеме - не могут сверлить 0.8 в люмении :)
Artem
Доска раз в 2-3 месяца на орла выкатывала масштабные обновы, а потом забила в итоге, после скрещивания А сколько могут?
Dmitriy
Вот тут и жаль...
Artem
Ну да, 9.6.2 версия уже больше года у меня
Andrey
1мм. сказали, что 0.8 ломаются в алюминии. это Электроконнект, если чо.
Artem
Ну, я в 3 или 4 версии тоже не разобрался, плюнул, пошел в игл. Спустя 4 года попробовал - норм, тем более, что у них в гитлабе майлстоун 6 версии на 31 августа, но что-то мне подсказывает, что они сдвинут сроки Хм, я там только обычные заказывал, но спс. Правда, сейчас они далековато от меня, а если еще доставку заказывать, проще в Китае будет сделать, наверное
Andrey
игл для меня умер после наложения лап автодесковых а мне наоборот близко очень :)
Artem
Ну, они на самом деле очень многое для него сделали Ну когда я на левом жил, да, было близко, а из СПб далековато:D
Artem
Я тоже поначалу плевался на интерфейс после обновы, потом привык - стало удобнее, на семом деле
Dmitriy
Именно об этом. И речь, что игл скрипты открыты для редактирования Дыа, ))) Кажется то был как раз кикад 4й версии... Вот просто его не понял и лень было время тратить, задание на проект тогда уже пришло на новой работе. Пикад старый не хотел ставить, намучался в свое время. Особенно сетка просто там убивала... Шаг влево или вправо и труба... В дипе с этим проще ... а альтиум не искал принципиально ибо ПК слаб. То были бы мучения одни. И его мне тоже дуплить нужно
Ogurezzz
я в KiCAD сначала жрал кактус с горячими клавишами. А сейчас попробовал обратно в EasyEDA и начал плеваться. Слишком много кликов мышей надо делать :)
Dmitriy
Причем я же говорю, после пикада, как рыба в воде в дипе. Все очень похоже Наелся, видимо
Ogurezzz
Да, я бы сказал - пристрастился :) Очень удобно, когда поймешь как оно работает. Не совсем интуитивно, но, разобравшись - кайф.
Dmitriy
Никто же не спорит )))), мне лень было мануал искать, надо было проект печь....
Ogurezzz
Вот именно поэтому у меня сейчас самый большой проект все еще в EasyEDA... Никак не перерисую в KiCAD...
Artem

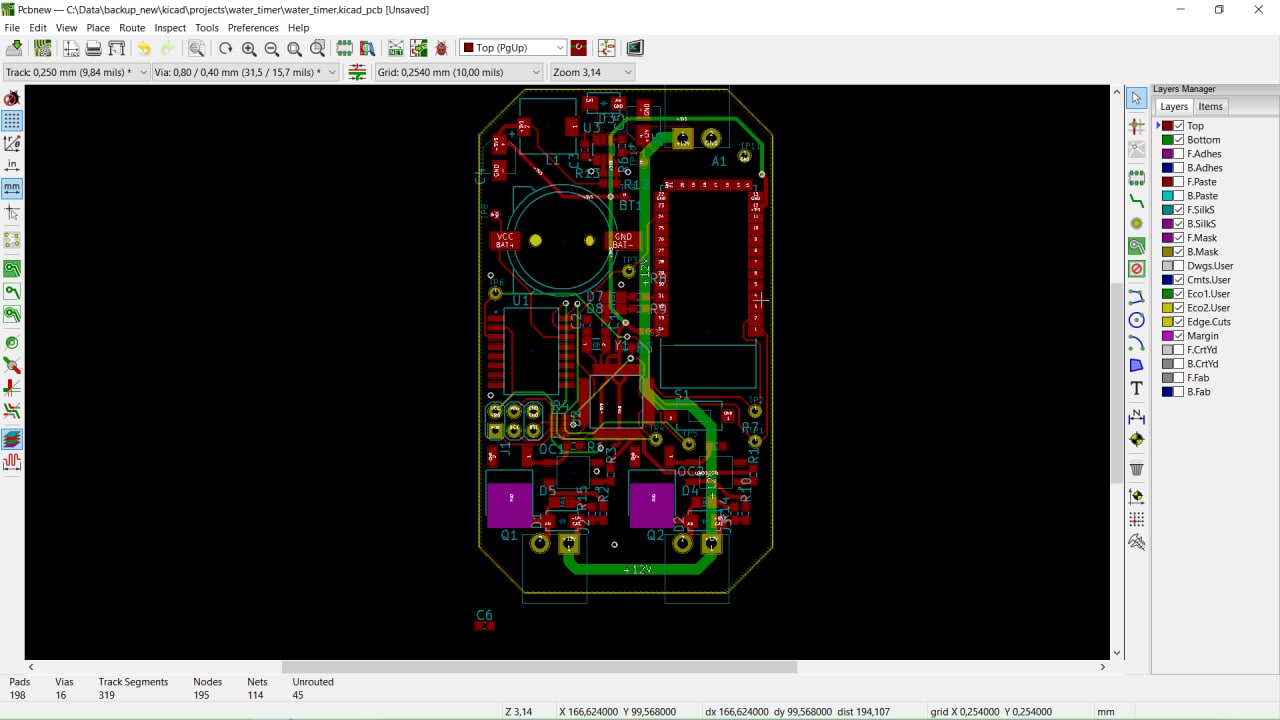

Ну кстати импорт из орла достойный
Dmitriy
А оно нада?
Artem
Со слоями канеш весело, тут кипауты как-то по другом выставляются похоже
Ogurezzz
Если едущая ко мне итерация платы не так будет "люфтить" с чтением термопары, то уже и не надо. Гербер сохраню и все.
Dmitriy
Ты так и не выяснил чего компенсатор спая врёт? А я вот заглядывась на мцп9808. Алексей тоже одобрил
Dmitriy
Кикад я перед ДТ ставил... Поклацал, нихера не понял и снёс , так что каждому свое...
Dmitriy
Вроде же писали что пофиксят...
Unsupported

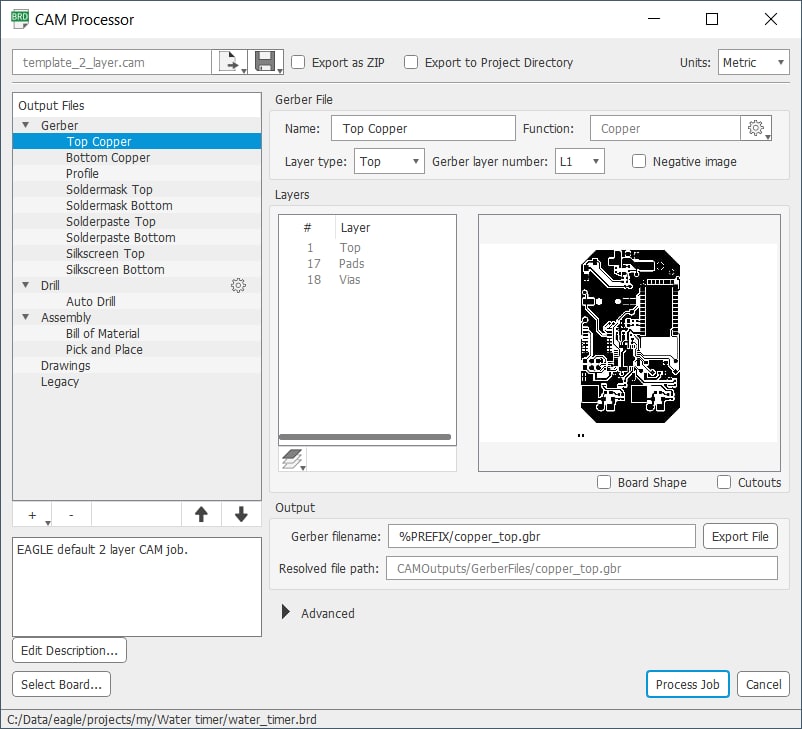

В гербер выгружается каждый слой в свой файл же. можно просто лишние файлы не брать, если нe нужны будут но, вообще, в орле скрипты CAM-процессинга можно редактировать или брать готовые откуда-нибудь. или я не понял о чме речь
Andrey
вот про это наверное
Artem
Уф, понимаю. Я так же начинал с альтиумом, потом, когда диплом делал, уже разобрался только
Dmitriy
Вот я о том же, там лицуха зависит от числа пинов проекта... Мелкие не такие уж и дорогие, и поддержка есть, прям из чата
Ogurezzz
Я так понял, оплата идет единоразово, но на текущую версию?
Dmitriy
Ограничение лицухи, версия насколько знаю пох...
Ogurezzz
Не на новую версию переход стоит 25% от полной. Например с 1.х 2.х 3х на 4.0 перейти стоит 10500 в максималке
Dmitriy
О, значит ввел тебя в заблуждение ))))
Kirillch

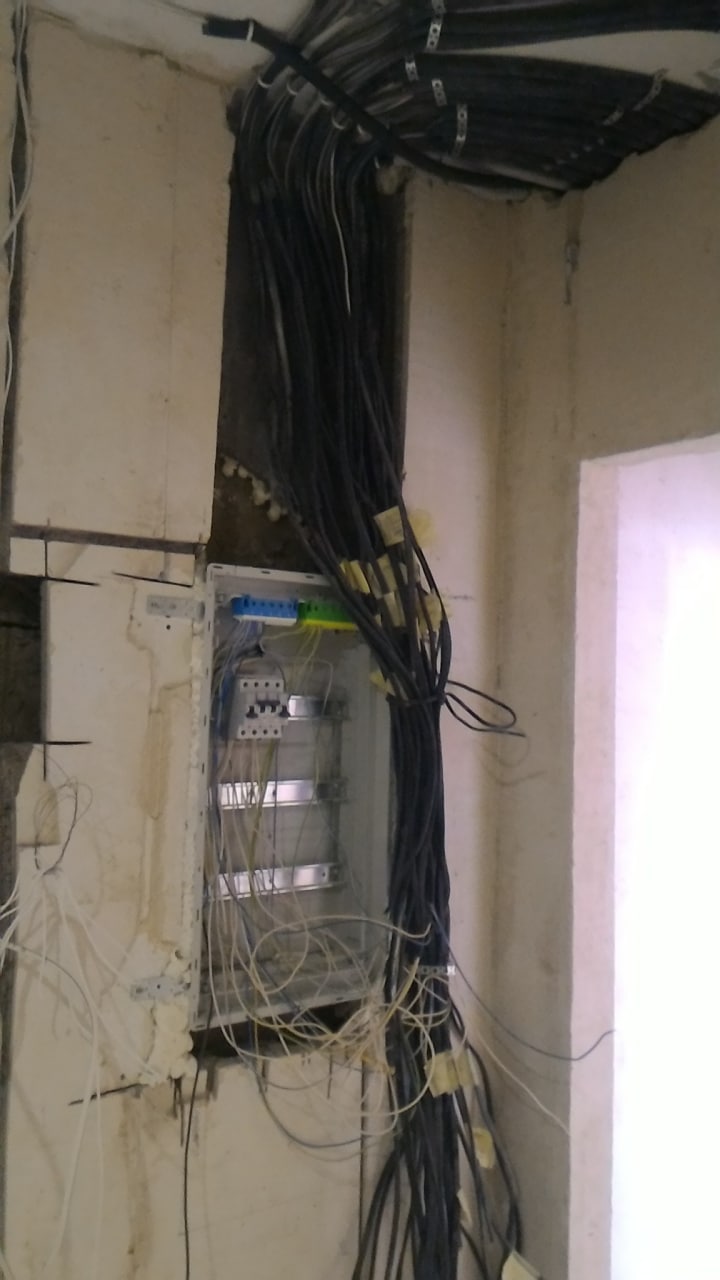

220В переменное
Ogurezzz
Не. Не умею в такое правильно..
Dmitriy
Ля, а ты правильно считыватель компенсатор?
Ogurezzz
Да. Проверял в дебаге.
Kirillch
Дин рейку слишком жирно для одного по моему
Dmitriy
Странна Провода?
Kirillch
для одного клеммника
Dmitriy
В смысле ее вообще нет? Там на рейке набираются ламели
Aleksey
Ага с такой рейкой главное не забывать что желтозеленая кроме 2 выходов имеет контакт с самой рейкой :) а то у нас умельцы набрали желтеньких и на них на кран балке фазы завели - ох и красивый феерверк был
Dopl
Хотя если что то по мощнее собирать то лучше на шину крутить сразу
Dmitriy
Гы, веселуха
Kirillch

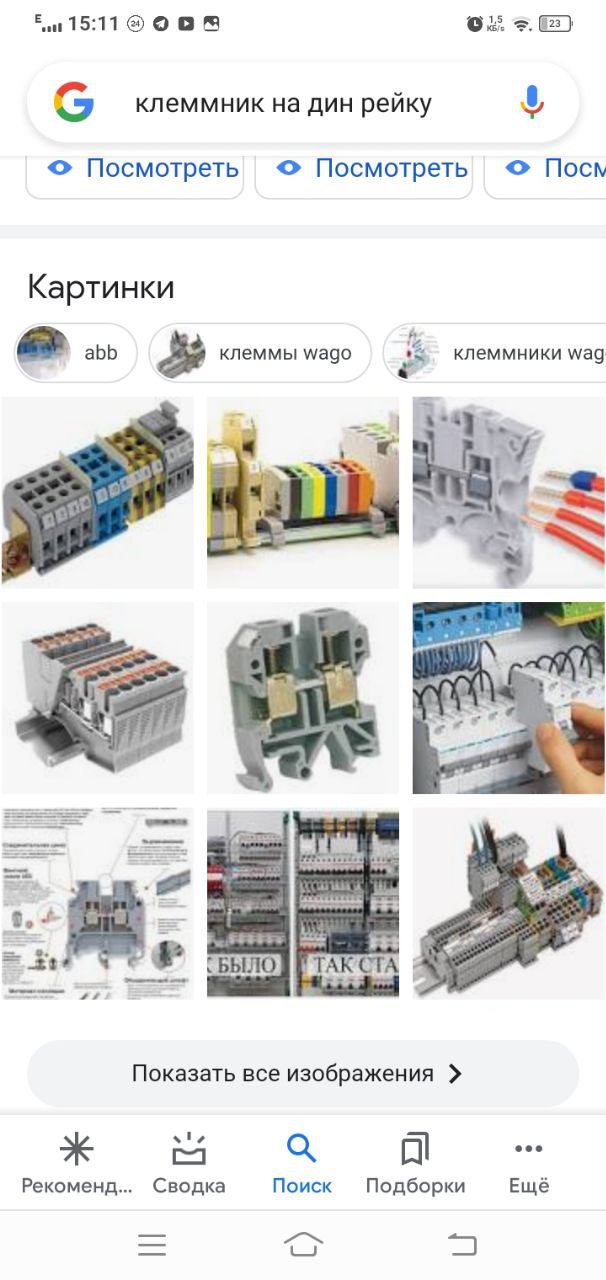

Думаю просто клеммник. правда хз как прикручивать
Dmitriy
Есть на Дин рейки
