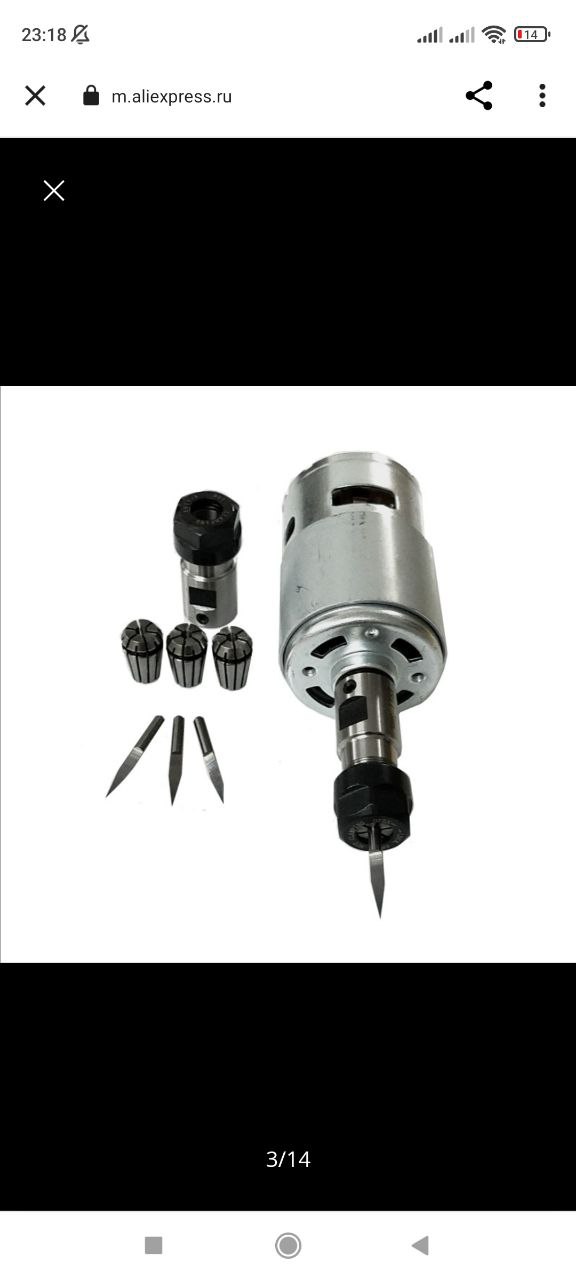

Приветик всем. Подскажите, подойдёт ли этот мотор под шпиндель ЧПУ, требуется просто гравировка по оргстеклу ,ну может и на металле Не могу найти характеристики его По размерам похож на 775 И ещё вопрос,лучше цанговый патрон или кулачки ?
Приветик всем. Подскажите, подойдёт ли этот мотор под шпиндель ЧПУ, требуется просто гравировка по оргстеклу ,ну может и на металле Не могу найти характеристики его По размерам похож на 775 И ещё вопрос,лучше цанговый патрон или кулачки ?
Комментарии: 48
Andrey
говорят кулачки точнее
Voron63
оргстекло,не более
Liso
Почему так думаете ? Он вроде от шуроповерта,должен вытянуть В китайских вот ЧПУ стоят 775 ,но худо бедно фрезой Грызут дерево
Andrey
https://t.me/cnc3018 можно тут спросить. на них какраз 775 движки штатно вопрос скорости...
Voron63
и мощности
Andrey
скорости подачи. люминь видел грызут на маленькой скорости
Voron63
не только люминь,смотря что обрабатывать,чем и для чег..
Vga
От усб питание туда емнип тоже попадает А не мелковатт? Мне кажется скорее 550 А, еле нашел где именно VCC идет на драйвер. Ну, вполне вероятно что 1117 пропускает в обратном направлении. Проверять надо. Кулачки? Точнее? Вроде наоборот всегда было, кулачковый патрон зажимает большой диапазон диаметров, а цанга только один диаметр, зато точно. В мелких 12В шуриках 550-е стоят обычно
Kir
Хех. Показать мой дешманский шуруповерт, который сталь ну не грызет? Не хватает сил. А алюминий влет сверлит. Но тут тоже нюанс, слишком широкое сверло тоже нельзя
Ievgen
Нет. Вообще, лично моё мнение - все, что не задумывались как шпиндель, лучше как шпиндель не использовать. И разом на ваш второй вопрос - цанга лучше кулачков.
Kir
Другой вопрос - чпу подразумевает на порядки более долгую безостановочную работу мотора. Рассчитан ли двигатель шуруповерта/дрели на это? А, вот ответили
Liso
Прикручу вентилятор Ну и чем он отличается? Мотор с вентилятором А название уже шпиндель
Bogdan
У шуруповерта забор воздуха снизу возле патрона. Догадайся куда пойдут все опилки при работе
Ievgen
Это все лирика Ключевой вопрос - биения зажатого в такой "шпиндель" инструмента. Вон, человек пишет - гравировка по оргстеклу. Значит, будут тонкие конические гравера с пяткой 0.2мм (как самые ходовые). Общепринятое правило - биение не должно превышать (и это в крайнем, худшем случае) 10% диаметра инструмента. Тоесть, для гравера 0.2мм биение должно быть в районе двух соток. Что является фантастикой для таких шпинделей, которые на хренпойми каких подшипниках. При этом верхний, обычно, еще и в резиновой рубашке и болтается как сами знаете что в ополонке Именно. Все, что не собрано на радиально-упорных подшипниках - это просто мотор :)
Kir
Так значит, радиально-упорные подшипники, и чтобы биения в этом диапазоне были? За ликбез спасибо
Bogdan
В таком случае можно старую болгарку взять, снять голову и присобачить патрон. Выйдет даже лучше чем от шурупа. Если из говна и палок делать
Liso
Ок,возьму военный мотор на 400 Гц, биения нулевые
Bogdan
При этом не нужен бп на 10 ампер
Liso
Будет ли это шпинделем?
Ievgen
Нет :) Пока вы на него насадите цанговый патрон, биения уже появятся ))) Если есть знакомый токарь, я бы сделал шпиндель на основе какого то BLDC мотора от авиамоделек
Vga
Вот уж что рассчитано на непродолжительную работу и обдув пропеллером - так это они. Хотя, смотря какой BLDC конечно...
Ievgen
Вот более менее приличный китайский шпиндель. Биения на внутреннем конусе (там, где посадка под цангу) порядка 5 микрон
Ievgen
И то верно. Я тут к чему вёл - если есть доступ хотя бы к токарному, я бы сделал шпиндель сам. А мотор к нему через ременной привод уже любой прикрутить можно
Liso
Какое извращение
Ievgen
Лол кек. ВСЕ нормальные взрослые фрезера и токарники ТОЛЬКО так и делаются. Совмещение шпинделя и мотора в одном корпусе - это компромисс
Liso
Ну у вас же не взрослый фрезер, жёсткости станка хватит то ?
Ievgen
Лан. Не буду спорить :) Моё мнение, 300 ватт - только фаски R2 снимать, не более У меня или у топик стартера? У меня жёсткости хватает на неспешную работу 2.2кВт шпинделем по люмини
Ievgen
И, еще раз, жесткость - это уже потом. Для гравировки она вообще вторична. Сначала определитесь с приемлемыми для вас биениями Ну вот представьте - хотите вы печатку отфрезеровать. И зазор между дорогами у вас 0.2мм. Вы радостно суете гравер 0.2мм и пытаетесь фрезернуть это дело. Но, из-за биений, у вас прорезь получилась не 0.2мм, а 0.3мм. Это уже брак или еще проходное изделие? О том, что гравер при таких раскладах скорее всего сдохнет на первых же 10см, я вообще помолчу
Ievgen
Во, нашел. Делаете что то типа такого: https://aliexpress.ru/item/4000195410139.html?sku_id=10000000735463263&spm=a2g2w.productlist.0.0.6bd97b890D1FgC Только вал лучше точить самостоятельно и сразу под цангу/посаду ER11. Крутите любым доступным мотором И буит вам счастье
Ievgen
А если брать шпиндель-мотор, то я что либо классом ниже этого даже не рассматривал бы: https://aliexpress.ru/item/1005002781915367.html?sku_id=12000022158375967&spm=a2g0o.store_pc_groupList.8148356.2.656c596d3Ok4EH
Liso
Для домашнего использования, слишком жирно
Bogdan
Для домашнего использования и чпу слишком жирно
Liso
Пф
Ievgen
Я уже выше написал, почему не "слишком жирно". Есть вещи, где нет места компромиссам, к сожалению
Liso
Нужно было проектировать станок под это
Ievgen
Ну, я даю вам советы исходя из своего личного опыта. Вы волньнЫ поступать так, как вам вздумается :)
Liso
Начнем с того что у меня ЧПУ распечатан на 3д принтере, если я туда прикручу шпиндель то от мощности у меня ЧПУ развалится
Ievgen
А вообще не слушайте зануд типа меня. И пробуйте, если охота попробовать. Моторчики эти стоят копейки, а опыт бесценен MPCNC ?
Liso
Сам собрал
Ievgen
Ну, классикой для таких ЧПУ является дремель :) В качестве шпинделя )
Liso
Хорошо,какие оптимальные обороты и момент нужны чтобы гравировать
Bogdan
Болгарки и на 300 ватт есть У меня просто лежит под фрезер ждет. Только для ручной обработки
Ievgen
Ручной фрезер на 300 ватт это смешно
Vga
Что до подшипника, то эта цанга просто таки просит насадить на нее подшипник, примерно как это сделано в дремелях. Давать радиальные нагрузки на втулки мотора идея так себе, тут полностью поддержку
Bogdan
Под плинтус и рамки для картин сойдёт. В моём больше 300. По габаритам где-то 180я болгарка была. Этикеток не сохранилось
Vga
Эти моторчики не только в шуриках используются, у них в принципе есть встроенное охлаждение
