Всем привет! Подскажите, пожалуйста, при использовании драйвера мосфета нужно ли ставить резистор с большим сопротивлением от затвора к земле? Или драйвер сам контролирует закрытие затвора? В даташите что-то об этом не пишут (MCP1416)
Всем привет! Подскажите, пожалуйста, при использовании драйвера мосфета нужно ли ставить резистор с большим сопротивлением от затвора к земле? Или драйвер сам контролирует закрытие затвора? В даташите что-то об этом не пишут (MCP1416)
Комментарии: 20
2net
так наоборот вроде надо на питание подтягивать или у тебя Р-канал?
Vasiliy
N канал
2net
ну так на питание надо
Ogurezzz
N-канал к земле тянут через 10к (ну или что-то такое). Т.к. если затвор не прижать а оставить "болтающимся" транзистор не закроется.
2net
а, точн сорян там еще драйвер смотреть надо, в нем может быть встроенная подтяжка а вообще в симулятор загони, там понятно будет сразу
Vasiliy
а в какой симулятор лучше? пока ими не пользовался
2net

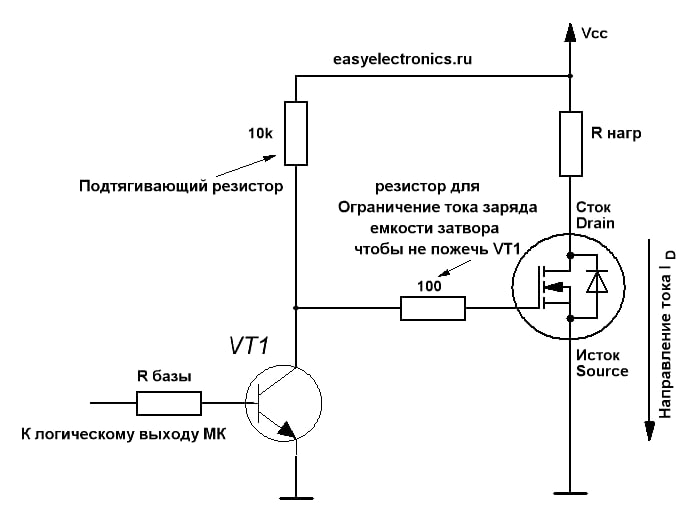

я мультисимом пользуюсь на такие случаи, но тут на вкус и цвет http://easyelectronics.ru/upravlenie-moshhnoj-nagruzkoj-postoyannogo-toka-chast-3.html вот это почитай еще я вот это вспомнил походу дела, оттуда и на питание подтяжка и там инверсия какраз
Vasiliy
классный источник, уже читал
2net
в аппнотах резистор не ставят, я бы предусмотрел перемычку под резисторы и сделал минимально короткие проводники между полевиком и драйвером желательно 4слойка нагрузка какая?
Vasiliy
24 Вт индуктивная
2net
характер? а, там у тебя эдс самоиндукции будет?
Vasiliy
будет, поставлю защитный диод
2net
и зашунтировать кондером и норм будет все в симулятор, потом на макетке но на всяк случай-да, подтяни на землю максимально близко к транзистору шунт конденсатором нужен, чтобы иголки убрать *если диод не справится
Vasiliy

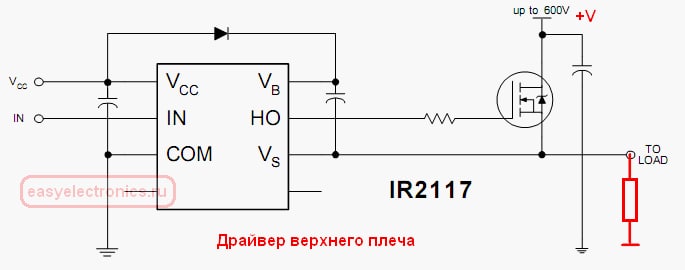

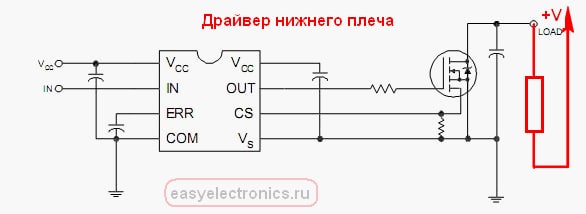

Я вот только не пойму, у меня драйвер верхнего или нижнего плеча? в даташите прямо не указано https://sds.compel.ru/item-pdf/8fc8b0aab04dc10173fdec3e1b5b57de/pn/mcrch~mcp1416t-e-ot.pdf
Yuriy
драйвер надо запитать от напряжения не менее 8В лучше 10
Vasiliy
да, будет с запасом, 16 в
Yuriy
резистор на землю перед затвором можно ставить только на тот случай, если по какой-то причине прервется связь выхода драйвера с затвором. а так - надо его ставить на входе драйвера
Vasiliy
а зачем на входе драйвера? ограничить максимальный ток?
Vga
Подтянуть вход на случай если на него не подается сигнал (скажем пока МК не запустился)
Vasiliy
подтяжку на землю, понял
