Вга, расскажи, насколько надежен способ защиты от перенапряжения на входе, когда после предохранителя ставят защитный диод эта штука реально в гвоздь превращается железно при перенапряжении? точно ее хватит чтобы пожечь пред?
Вга, расскажи, насколько надежен способ защиты от перенапряжения на входе, когда после предохранителя ставят защитный диод эта штука реально в гвоздь превращается железно при перенапряжении? точно ее хватит чтобы пожечь пред?
Комментарии: 33
Vga
не знаю
Denis
так не бывает
Vga
Видел кроубар сёркит в 3до FZ-1 Так там тиристор в гвоздь превратился, хотя казалось бы, сколько там мощи с трансика на 10вт Так и не нашел тиристор на замену, следующего втыкания в 220 не переживет... Гвозди-супрессоры в винтах тоже говорят обычное дело
Vga
И два предохранителя сгорело, после транса и в трансе
Awaremood
Это диод. Он хоть в африке, хоть в супрессоре, все равно диод, поэтому в гвоздь не превратится если сгорит. Превратится ли в КЗ - как повезет, но сопротивление низким не будет. Не сгорает он по тому что не успевает разогреться к тому моменту, когда сгорает пред.
Denis
я вообще не уверен, но вроде их как-то делают, что гарантируют кз при сгорании, как товарищ выше написал
Vga
Для силовухи вообще типично в гвоздь выгорать В обрыв она выгорает вроде только если мозности хватило на аварийное катапультирование кристалла
Denis
...перед тем как испариться
Awaremood
пробой PN перехода, не знаю как тут можно гарантировать что получится удачно КЗ а обрыв потом не получится при дальнейшем нагреве.
Redsh
https://www.vishay.com/docs/88440/failurem.pdf
Awaremood
TVS devices will fail in one of three modes. These are shorts, opens, and degraded devices. In most applications, the preferred method of failure is a short. т.е. в большинстве случаев (но не всегда) КЗ
Vga
Там написано "в большинстве случаев желательно чтобы коротнуло"
Awaremood
но об этом не стоит беспокоиться, их делают не для того чтобы они сгорали, это не пред делайте так чтоб не сгорали
Denis
т.е. берите с достаточной энергоемкостью на время сгорания фьюза
Redsh
пишут что супрессор не гарантирует сгорания в кз, хотя на практике обычно сгорает в кз но другое дело что у супрессора напряжение фиксации раза в полтора выше рабочего т.е. для супрессора на 80в это 120 вольт
Awaremood
как и диод. чаще всего пробитый диодный мост звонится. но не всегда
Vga
Как я понимаю, у него не рабочее 80В, а фиксация как раз нужна на нем Т.е. диод нужен на вольт 50 Супрессор уходит в КЗ пока он исправен. По идее, надо проектировать так, чтобы за это время он выжигал предохранитель
Denis
У меня другой еще вопрос, а как защищаться от перенапряжения маломощного источника питания? Такого, который не в состоянии пожечь предохранитель, но может натворить бед своим напряжением. Он через какое-то время дожарит TVS диод, и защиты больше нет
Artem
Ппц али скоростной стал, мне адаптер для диска за 8 дней доехал, 5 заказал, ща уже смс о доставке пришла
Vga
Crowbar Circuit поставь, она при перенапряжении переходит в полноценное КЗ, а не держит напряжение
Vga
Электронные предохранители тоже иногда горят. Как например ролик асц на ютубе, где в аккумуляторе выгорела защита При том ток должен повыситься достаточно сильно, чтобы выжечь предохраниель
Anonim
Какой точно ролик? Не видел чего-то у него такого
Vga
Не помню
Awaremood
все когда нибудь горит. Вот работал себе комп, и какбы сам по себе сгорел. полупроводниковая электроника, кондеры, все это деградирует и горит, ничто не вечно, это понятно.
Denis
спс, изучаю тему
Vga
Может даже не асц, а другой ремонтник, я их что, помню чтоль?
Anonim
Откуда мне знать. Сам же сказал асц, поэтому я и уточнил
Awaremood

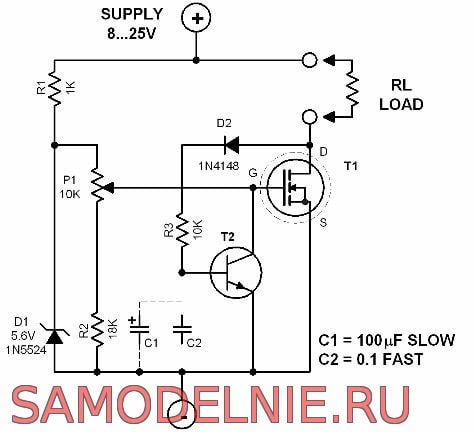

защиту от кз и перегрузки я делаю из мощного полевика и биполярника ВС337. Пока не горит, служит долго. удобно. "ой, провода замкнул". разомкнул обратно, и все работает, не надо менять ничего
Denis
оно ж в линейном режиме, неидеально, но лучше чем ничего, конечно
Awaremood
надо. Но меня это уже как-то не беспокоит, на электронные предохранители перешел. при превышении напряжения, или тока, или при переполюсовке, транзистор на входе закроется. После устранения проблемы, открывается обратно. Так лучше намного
Vga
Даже полуиспарившаяся часто оказывается гвоздиком Но вообще супрессоры обычно подбираются по мощности так, чтобы продержаться, пока горит предохранитель
Denis
логично я делаю устройство на батарейке, в которое можно воткнуть зарядник. устройство управляет зарядным портом через транзистор, но транзистор на 80 вольт, так что если например произойдет неисправность в заряднике и он начнет выдавать 100 вольт, зарядка станет неуправляемой
Awaremood
и будет не важно что получится когда сгорит
