Комментарии: 33

1. Vga

   • 13.11 2021 14:45:35

   Это ж какой ток надо чтобы 1.5В на мощном мосфете набрать...

2. Yuriy

   • 13.11 2021 15:27:50

   схема не рабочая имхо. чтобы она сработала T1 уже должен сгореть

   • Awaremood

     • 13.11 2021 15:28:57

     Ну и что. пусть точкан ачала зависит от чего угодно и плавает, это же не мешает обнаружить КЗ или перегрузку по току? щас видос если найду на ютубе, покажу как работает.

     • Vga

       • 13.11 2021 15:31:37

       Все зависит от требований к порогу срабатывания

       • Denis

         • 13.11 2021 15:31:53

         можно вообще использовать блок питания со встроенной защитой, и тогда уже мосфеты можно оставлять незащищенными, если конечно там токи до десятка ампер

         • Awaremood

           • 13.11 2021 15:32:05

           у автора на видео так собрано https://diodnik.com/wp-content/uploads/2015/10/034.jpg поэтому пищалка пищит

           • Vga

             • 13.11 2021 15:32:09

             Например, необходимости уложиться между опасным и безопасным токами

           • Yuriy

             • 13.11 2021 15:50:33

             а эта схема защищает от чего?

             • Awaremood

               • 13.11 2021 15:51:55

               как видно на видео, у него она лабораторник защищает самодельный

               • Yuriy

                 • 13.11 2021 15:52:12

                 от чего

                 • Vga

                   • 13.11 2021 15:52:18

                   В хороший лабораторник должна быть встроена хорошая защита, надежно срабатывающая ровно на том токе, который задан

                   • Awaremood

                     • 13.11 2021 15:52:57

                     от перегрузки, от кз. он же нихромовую проволоку грел, показывал. я тоже так тестил. только 5 ватными резисторами, длинной цепочкой

                     • Vga

                       • 13.11 2021 15:53:14

                       Хотя вот в кружке я ухитрился собрать схему, которая перестала работать просто от замены ОУ на другой экземпляр

           • Yuriy

             • 13.11 2021 15:53:25

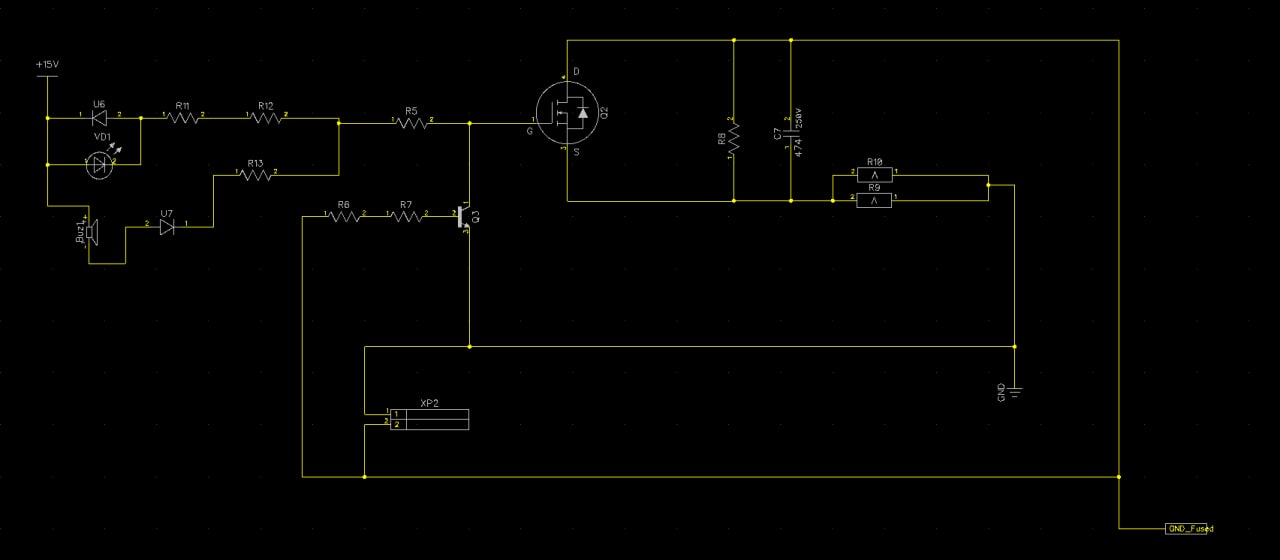

             я правильно понимаю - VT1 это идеальный диод? на его затвор подается напряжение с + клеммы?

             • Vga

               • 13.11 2021 15:53:41

               Хотя казалось бы, под контролем серьезного инженера делалось, в принципе он ее и проектировал

             • Yuriy

               • 13.11 2021 15:54:40

               через HL1, то есть индикатор "ошибка" всегда светится?

             • Vga

               • 13.11 2021 15:55:11

               Насколько я вижу, при перепутанной полярности у VT1 откроется паразитный диод

               • Yuriy

                 • 13.11 2021 15:56:51

                 в нормальном режиме напряжение на затворе какое?

                 • Vga

                   • 13.11 2021 15:57:10

                   То же что и на выхде, полагаю

                   • Awaremood

                     • 13.11 2021 15:57:31

                     да, по мудацки. я ее не копировал. просто принцип использовал. Ато там какбы и пищалка на ток срабатывания влияет, через нее же ток течет тоже, ее подключать надо не туда)))

                     • Vga

                       • 13.11 2021 15:57:48

                       вт2 закрыт, затвор притянут к выходу через цепочку со светодиодом да не влияет пищалка ни на что

                       • Yuriy

                         • 13.11 2021 15:58:09

                         думаю в схеме полярность транзистора не та

                         • Awaremood

                           • 13.11 2021 15:58:18

                           вернее, на ток отпускания влияет пищалка

                         • Vga

                           • 13.11 2021 15:58:32

                           Почему не та? Та, это же не диод, а ограничитель тока

                           • Awaremood

                             • 13.11 2021 15:58:32

                             когда нагрузку откл, схема должна восстановиться

                             • Yuriy

                               • 13.11 2021 15:59:04

                               во-первых паразитный диод должен стоять по правильному пути следования тока а не по обратному. иначе что это за защита от переполюсовки

                               • Vga

                                 • 13.11 2021 15:59:49

                                 Это НЕ защита от переполюсовки Хотя оная защита там тоже заявлена в названии ролика, в схеме я ее не вижу

                                 • Awaremood

                                   • 13.11 2021 16:00:15

                                   защита от переполюсовки работает, проверял.



             • Awaremood

               • 13.11 2021 15:55:28

               нет. он же в обратную сторону стоит. через диод просто разрядится затвор, и через нагрузку, когда устройство отключится. странное решение. у меня та м резистор

               • Vga

                 • 13.11 2021 15:55:34

                 А HL1 загорается, когда схема срабатывает от превышения тока

                 • Awaremood

                   • 13.11 2021 15:55:55

                   да

                   • Vga

                     • 13.11 2021 15:56:24

                     Вторая схема еще нарисована по мудацки, неудобно разбирать как она работает

           • Vga

             • 13.11 2021 16:01:05

             Ты сперва схему покажи, которую проверял Вот эта схема от переполюсовки не спасет
