Что-то не могу найти транзисторный ключ на BD139 с 3В и кроны 9В. Поможет кто? А то смастерил тут сам, но на эммитере 2.83 Схема такая: На базу 3В, на коллектор 9В. С эммитера - снимаю. Резисторы на 300 Ом
Что-то не могу найти транзисторный ключ на BD139 с 3В и кроны 9В. Поможет кто? А то смастерил тут сам, но на эммитере 2.83 Схема такая: На базу 3В, на коллектор 9В. С эммитера - снимаю. Резисторы на 300 Ом
Комментарии: 67
Yuriy
Схему нарисуй
Anonim
Эх... Ладно, сейчас
Yuriy
Нагрузку укажи, все номиналы и подпиши элементы
Dmytro
Биполярные транзисторы управляются током, а не напряжением
Anonim
Не полностью открывается?
Andrey
надо резистор добавить=) будет ток
Dmytro
Без понятия. Вы пишите напряжение на базе (которое больше вольта точно быть не может), а надо писать ток
Anonim
Ток не замеряется. Ну всё, капец, снова за транзисторами ехать
Dmytro
Схему нарисуйте, может и мерять ничего не надо будет
Anonim

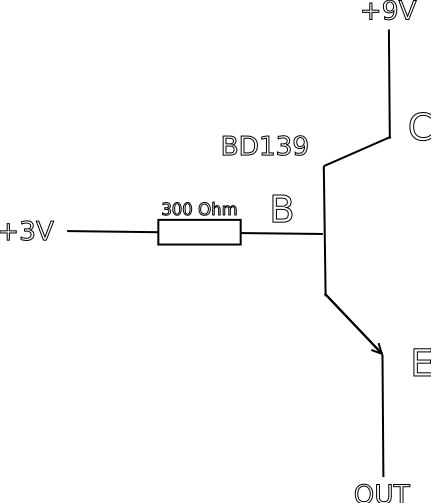

Упрощённо, но примерно так
Vga
Общая база у него, на эмиттере Ub - Ube Не совсем понимаю чего он хочет, однако
Anonim
Так написал же, ключ сделать. В зависимости от напряжение на базе, пропускать ток через коллектор на эмиттер, или нет
Doozer
npn однако На эмиттер 9 вольт хочет Да?
Anonim
Да
Doozer
Ёпть
Vga
Начнем с того что биполяр так себе ключ Продолжим тем, что эмиттерный повторитель так себе ключ даже по меркам биполяра
Anonim
На нём и строится половина транзисторных ключей
Vga
(а еще лучше будет если туда дралингтон засунуть) На дворе 2022 год, какая к черту половина ключей на биплярах? Даже в высоковольтке сплошь ммосфеты, где не игбт, хотя вв мосфеты так себе
Anonim

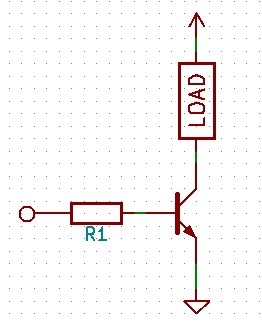

Вот такие
Doozer
Ну а нагрузка хде?
Vga
Это лучше чем то что ты нарисовал выше, по крайней мере работать будет, но нахуя такое если есть мосфеты?
Anonim
Так это наглядный пример
Doozer
Правильно на коллекторе
Anonim
А, тьфу! Сейчас попробую
Vga
Тем более в батарейной технике, где каждый миллиампер в базу и каждый полувольт падения на ключе критичны
Doozer
Это же npn)
Vga
Энивей, если у тебя управляющий сигнал 3В относительно минуса, а коммутировать надо +9 то одним транзистором ты не обойдешься. Нужен каскад сдвига уровня
Anonim
На выходе можно и 5В оставить
Doozer
А вообще по сути-правильно говорят…полевик !
Anonim
Не обязательно все 9В перенести
Vga
ключ - пнп и п-чанел, исток к +9, сток к нагрузке, затвор через 100к+ на +9 согласование - нпн или н-чанел, исток на землю, сток на затвор ключа, сигнал включения на затвор. Затвор притянуть к земле через те же 100к+ в затворы поставить резюки по вкусу, опционально. если транзисторы биполяры - в базы резисторы обязательно, почитать по току
Andrej
http://www.getchip.net/posts/062-kak-podklyuchit-k-mikrokontrolleru-nagruzku/
Anonim
Здесь в схеме ни одного микроконтроллера
Vga
там нет коммутации плюса выше чем питание, ну кроме схемы с реле И еще и вездессущая улнка с ее дарлингтонами. Почему-то никто не пишет что она оставит себе полтора вольта и будет на них греться. ее делали релюхи на 24В коммутировать, когда 1.5В потери несущественны, а токи невелики учитывая типичную рассеиваемую мощность - предел улн 400-500мА на весь чип
Andrej
http://nauchebe.net/2014/04/dvuxtranzistornye-bipolyarnye-klyuchi-v-sxemax-na-mikrokontrollere/ не видел что бы она грелась.
Vga
Дрёвность-то какая
Andrej
но оно работает.
Vga
Физика говорит, что должна греться
Andrej
значит физика ошибается
Vga
ЭПСН тоже работает Врядли. На каком токе она "не греется"?
Andrej
а ты сказал просто , она греется ты не спросил где как и при какой нагрузке применял.
Vga
Ну в принципе да, она греется. При любом токе. Не при любом, однако, этот нагрев можно заметить
Anonim
Неа, всё равно на коллекторе 2.80
Andrej
все нужно юзать не по максиму. и покупать что то новое , когда и старое справляется.
Vga
Паяешь-то эпсном?
Andrej
40,25 легко
Vga
Со шматком канифоли, доставшимся от деда?
Andrej
хотя бы
Vga
Всегда паяешь эпсном?
Andrej
некоторые и проф оборудованием а паять не умеют )))
Doozer
Так на коллектор подал 9в через нагрузку?
Anonim
Всмысле через нагрузку? Подал 9В на эмиттер, снимаю с коллектора мультиметром
Vga
Несомненно, но вопрос-то не в этом а на базу 3В?
Anonim
На базу 3В.
Andrej
именно ! в этом когда задают про эпсн
Vga
Вопрос на заыпку: чем отличается коллектор от эмиттера? нет. вопрос в том, будешь ли ты паять эпсном всегда, или все-таки возьмешь оборудование поновее?
Anonim
Кому вопрос-то?
Vga
тебе
Doozer
Тут походу нужно схемотехнику читать
Anonim
Ну транзистор в открытом состоянии проводит ток с коллектора к эмиттеру
Vga
как говорил дихальт, я хоть гвоздем с зажигалкой запаяю, если надо. А если не надо - возьму паяльную станцию Я спросил чем коллектор от эмиттера отличается, а не это
Anonim
Так вариантов ответа куча. У него ещё большая площадь перехода (у коллектора)
Vga
Ладно, сам же и отвечу: ничем. От того что ты поменял эмиттер и коллектор не изменив схемы ничего не изменится Что ты собственно и видишь на практике
Anonim
Всё ясно, зря только биполярные взял. Придётся за полевыми ехать
Vga
(да, там есть конструктивные нюансы, из-за которых перевернутый транзистор работает плохо, но все же работает) полевичок в таком же включении даст на выходе 1-2 вольта (логический, какой-ить 3205 даже не откроется)
Andrej
большую часть жизни паял , проблем не возникло.
Vga
Я тоже паял эпсном, но имея станцию его в руки не возьму Примерно так же и со старыми решениями - если есть новое лучше - в топку старое, кроме случаев когда есть причины именно для него
