Комментарии: 36

1. Anonim

   • 25.08 2022 21:59:25

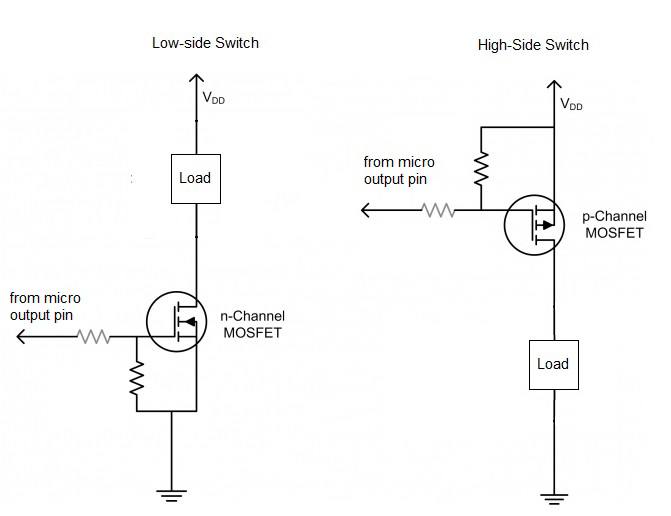

   Что за стандартная схема и какой мосфет?

   • Fvck

     • 25.08 2022 22:01:22

     Та что справа. IRLML2244



     • Anonim

       • 25.08 2022 22:01:36

       Чтоб за закрыть P канал напряжение на затворе должен быть такое же или выше управляемой нагрузки. Нужен дополнительный транзистор

       • Fvck

         • 25.08 2022 22:01:56

         Закрывается только от 12 вольт



         • Anonim

           • 25.08 2022 22:02:50

           Ну да. Транзистор нужен перед ним еще один.

           • Fvck

             • 25.08 2022 22:05:09

             Тогда мне непонятно почему это работает. Схема та же, управляет 12ю вольтами

             • Anonim

               • 25.08 2022 22:05:22

               Так мосфеты же Н канальные наверное

               • Fvck

                 • 25.08 2022 22:06:03

                 Такие же, IRLML2244

                 • W1ruus

                   • 25.08 2022 22:06:58

                   Все проиграли !!! ))) Робиць !!! )))

                   • Serge

                     • 25.08 2022 22:18:07

                     Поздравляю!

                   • Saw

                     • 25.08 2022 23:13:56

                     а чего напряжение разное показывают тестеры? какое правильное?

                     • W1ruus

                       • 25.08 2022 23:14:45

                       Нагрузка врёт, поэтому подключен тестер... Зелёненький )))

                       • Saw

                         • 25.08 2022 23:16:56

                         радиаторы греются?

                         • W1ruus

                           • 25.08 2022 23:18:08

                           Да... 50-60 Сборку на шоттки поменять нужно, сильно нагревается...

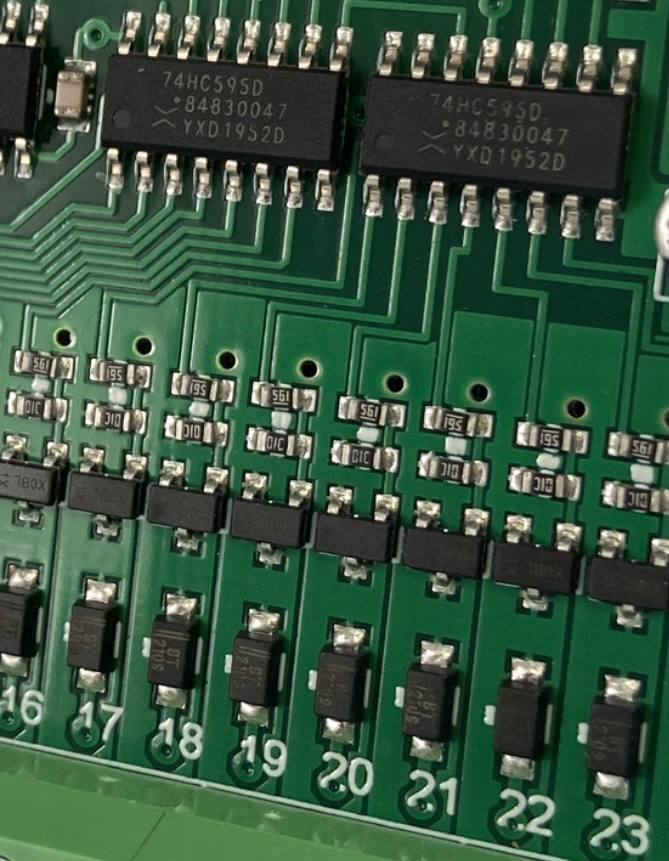

                 • Anonim

                   • 25.08 2022 22:08:02

                   Как ты это определил? Вон сверху диоды стоят катодом (минусом) к мосфету

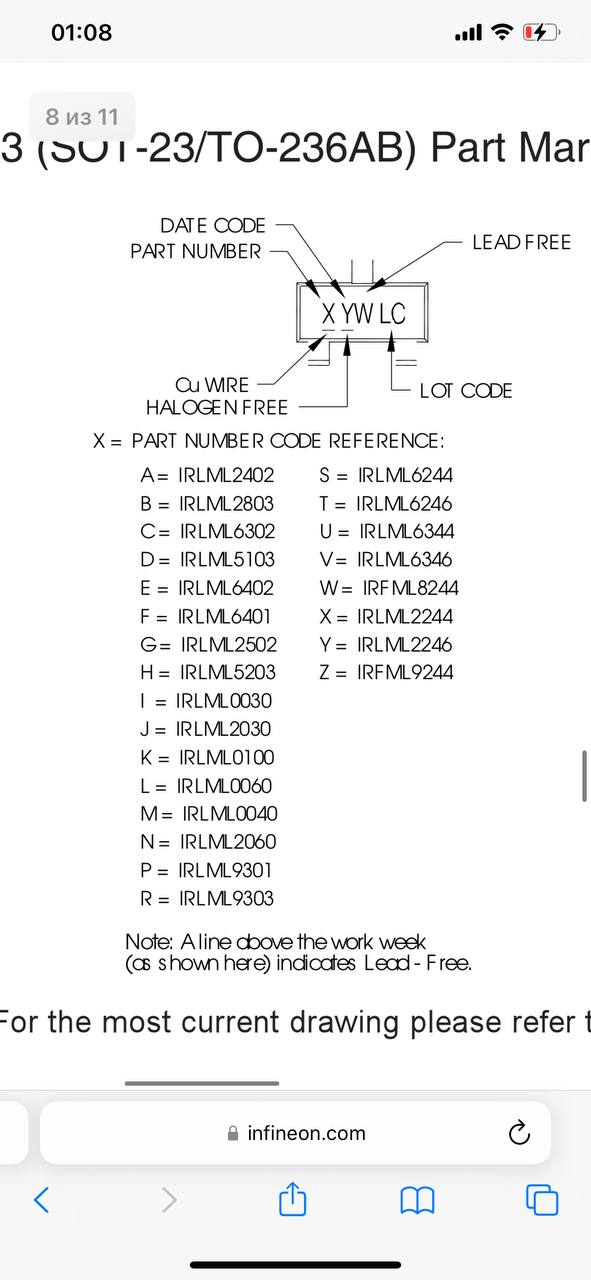

                   • Fvck

                     • 25.08 2022 22:08:11

                     Видно маркировку



                     • Anonim

                       • 25.08 2022 22:11:45

                       Хрен знает. Смд каталог говорит об обратном. Да и диод сверху тоже. Впрочем ты можешь это легко проверить мультиметром



                   • Fvck

                     • 25.08 2022 22:32:33

                     Это зачем то стоят стабилитроны…

             • Vga

               • 26.08 2022 06:34:01

               595-е откуда запитаны? Они могут стоять между +7 и +12

               • W1ruus

                 • 26.08 2022 06:34:17

                 Кстати действенно, чем просто болтается, к плате прижал...

2. Vga

   • 26.08 2022 06:19:12

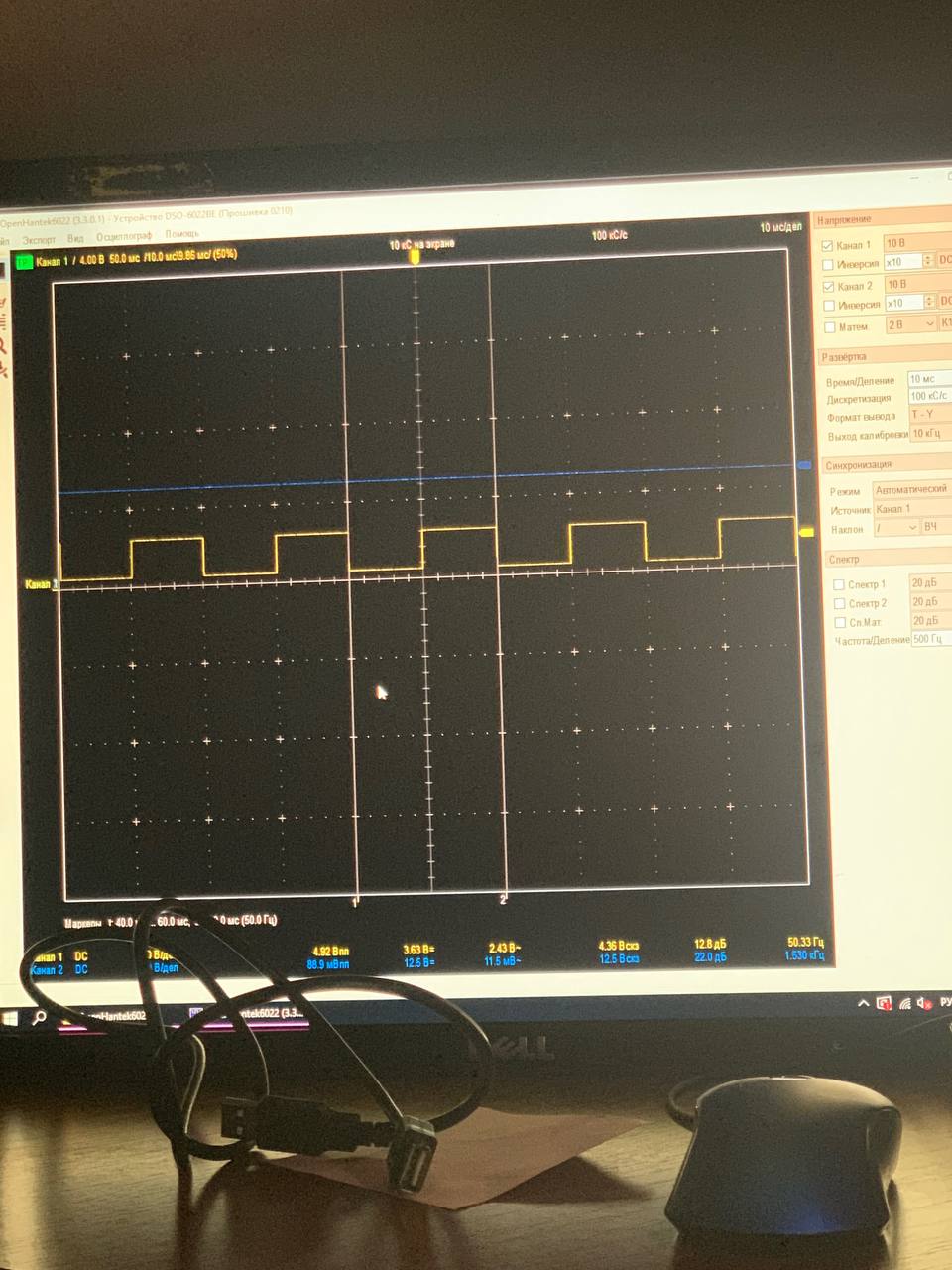

   Там еще лулзы с тем, как у них емкость с напряжением меняется) и оба не туда По осциллограмме нифига не понятно что-где-откуда. Схему нарисуй.

   • Aleksey

     • 26.08 2022 06:20:08

     не поперек ламанша, а вдоль?

3. Vga

   • 26.08 2022 06:20:14

   Я правильно понимаю, что ты прицепил исток к +12 и пытаешься закрыть его +5 от земли? Еще бы оно работало.

   • Anonim

     • 26.08 2022 06:22:25

     Так он же сказал, что он "logic level" !

     • Vga

       • 26.08 2022 06:23:20

       Ты бы хоть схему обвязки срисовал и сказал что это вообще такое От 7В даже тугосеря откроется!
