Товарищи выручайте, имеется вот такой фонарик на 18650 акуме, и два варианта свечения на cob и smd диода соответственно, проблема такая что smd диод от нажатии кнопки не включается или включается но через раз, cob включается как и положено. Были подозрения может не четко открывается транзистор но я их менял местами проблема не решилась, менял задающие сопротивления толку ноль. Как решить эту проблему?
Комментарии: 37
Anonim
А че плата такая перепаханная?
Gerrrain
Потому что ремонтирую, на помытой неисправность та же Кнопки менял местами тоЖе
Anonim
Я понимаю что ремонтируешь, но можешь пропаять нормально. Может там че-то висит в воздухе
Gerrrain
Та она с завода так работала и помытой уже была
Anonim
Отмыть и пропаять
Anonim
Звони этот узел. Может микросхеме кранты
Gerrrain
Есть такое подозрение Микросхема без названия, думаю какой нибудь микроконтроллер типа тиньки.
Anonim
Для начала я бы по человечески все запаял, отмыл бы спиртом и проверял. Если не и ты все менял местами, то вариантов тут нет. Попробуй мосфет вручную открыть пинцетом Да не факт. Какой нибудь плис там вполне может быть
Yan
Да ну, какой плис, выдыхай) асик может и то вряд ли, просто какой-то нонейм китайский чип Попробуй транзисторы местами поменять
Anonim
Он же писал что пробовал Ой асик я имел ввиду, да
Gerrrain
Менял
Anonim
Возьми транзюк руками открой. Открывается? На затвор присунь ему че нибудь
Yan
Проверь сопрот на 10 ом, который внизу справа Или да, сунь на затвор плюс питания
Gerrrain
10.1 ома
Yan
Хм Осцилл есть? Посмотреть бы, что на затворе у него
Gerrrain
Увы нету
Anonim
А конденсатор глянь?
Gerrrain
Сдул, померял 1,012 мКф
Anonim
Ну кроме микрухи тут умирать нечему
Vasil
Транзюками микруха рулит
Anonim

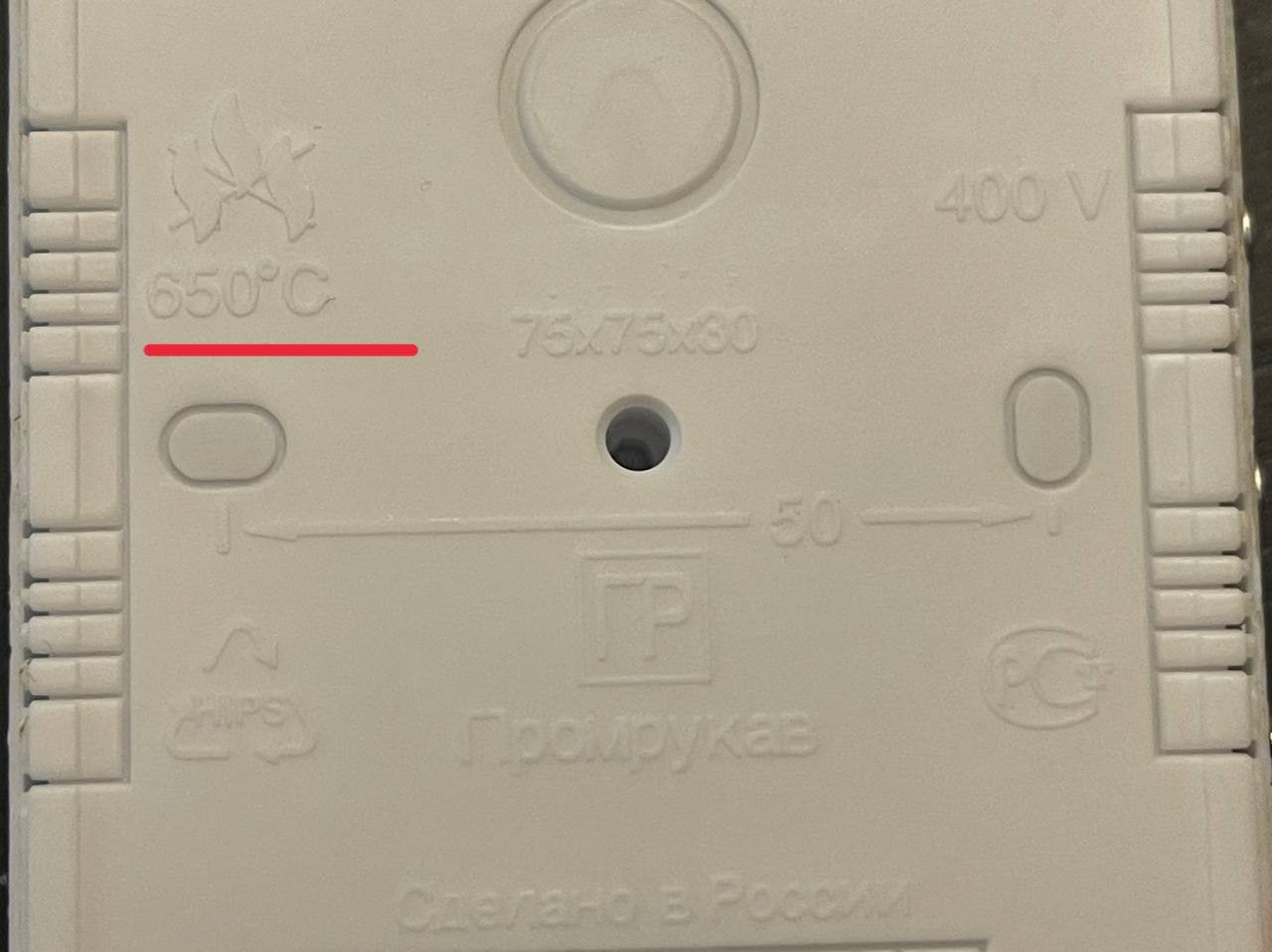

Господа, кто знает что такое 650 градусов?
Vasil
Не горит?
Anonim
Прям 650?
Lemon
Это температура, которой ее проверяют раскаленной проволокой
Anonim
Или имеется ввиду что она не пахнет именно? А будет просто плавится?
Vasil
Попробуй загуглить в треугольнике что
Anonim
В каком? HIPS и значек рециклинга? Это означает что он перерабатывается
Lemon
Хорошие кстати коробки, промрукав) аналогичные от se и DKC есть
Vasil
Слева вон
Anonim
Ну это рецилкинг (если слева внизу)
Vasil
И материал
Anonim
Меня просто космическая цифра на 650 удивляет. Боюсь что при 650 там пыхнет все что хочешь включая изоляцию проводов
Lemon
Плавление аллюминия 660*)
Gerrrain

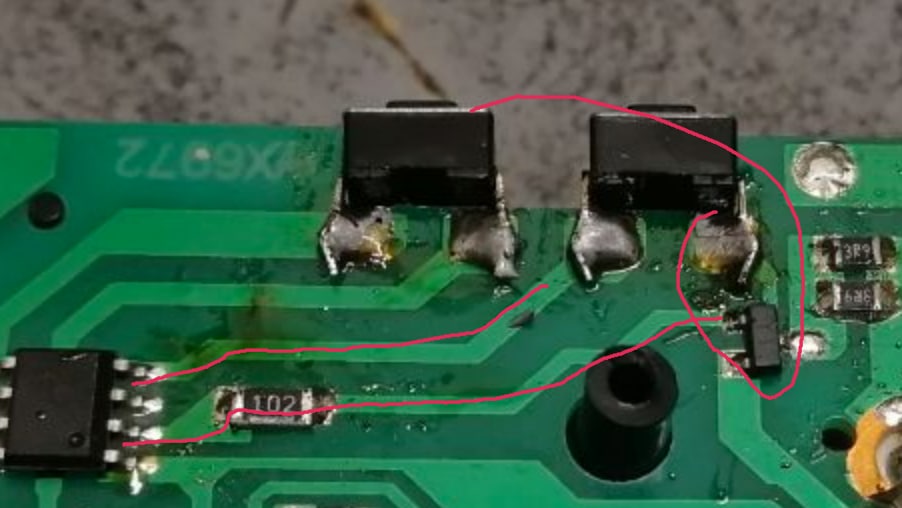

Заметил разницу, на линии управления cob диодом от микрухи к транзистору после сопротивления на 1К, 0,7В а на управление smd 1,7В может это кАк то влиять?
Vasil
Там ШИМ
Anonim
Осцил нужен
