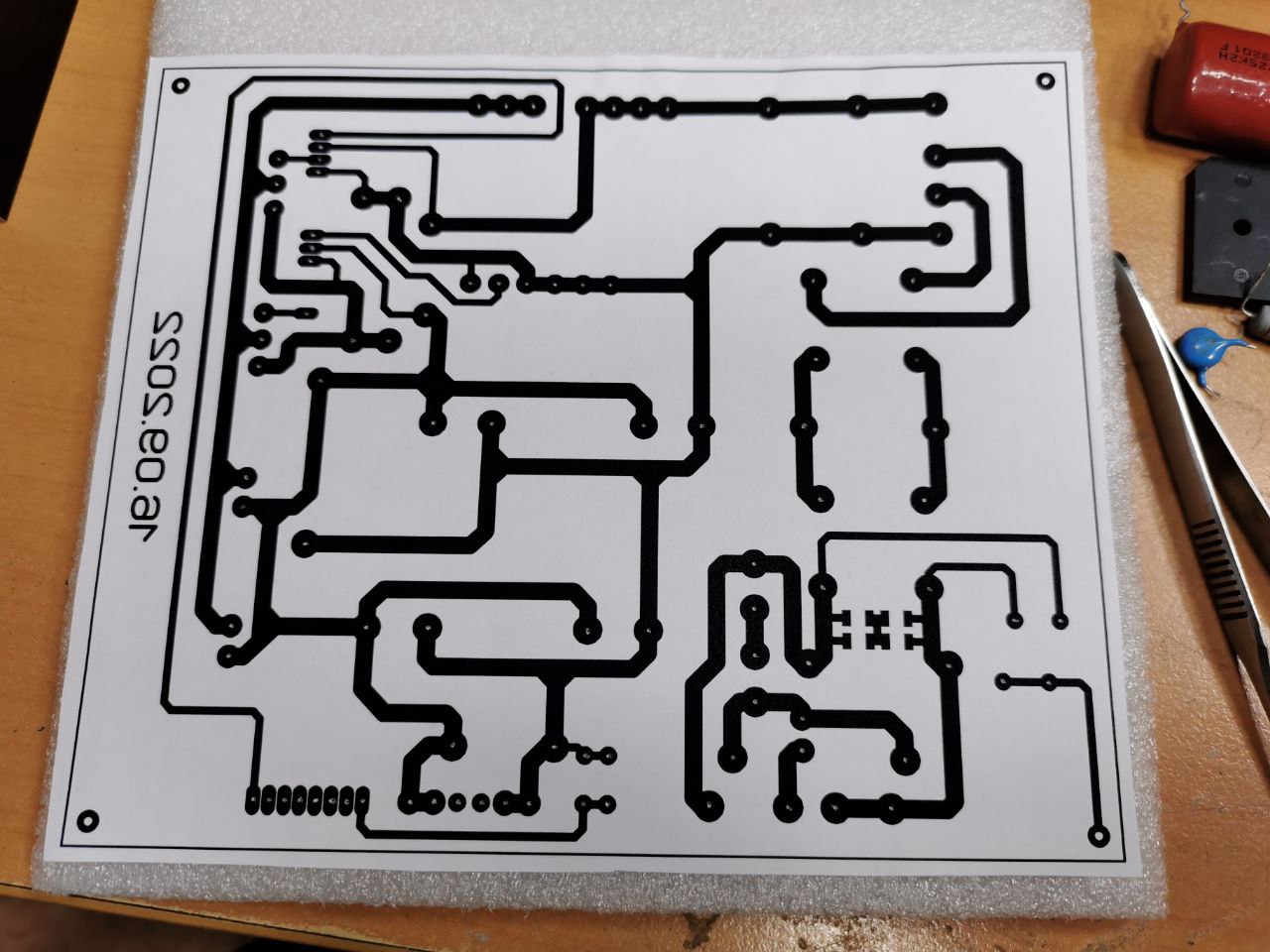

На плату перенёс всю обвязку и повторители, задумка - оставить на основной плате только силовую часть, и если надо, просто заменить контроллер на практически любой не меняя основную плату... Все точки замера на плату заведены, так же оставил место контактов для "умных" контроллеров... Ты обещал показать, сам себе напротиворечил, в итоге сбросился на другую тему и заглох...
Комментарии: 7
Magistrdev
Там смысл такой что, ток бежит по наименьшему пути и наименьшему сопротивлению, соответственно на поворотах под 90 градусов ток бежит больше по внутреннему углу, тем самым почти не задевая внешний, и греет его больше, если тонкие проводники и ток расчитан "впритык" то дорога будет перегреваться и пытаться отклеиться, это один из моментов второй из моментов, когда будешь увеличивать частоту на которой работаешь, то эти все прямые углы, по принципу выше будут давать "завихрения" и вводить погрешность в форму сигнала
W1ruus
Это я знаю...
Magistrdev
фактически при дороге 0.5мм делаешь поворт под 90 градусов и получаешь видимую дорогу 0.5мм а фактическую 0.2-0.25
W1ruus
Вот набросок силовой части...
Magistrdev
началь на телефоне рисовать, фигня получилась
W1ruus
))) Думаю все твои измышления наверное не верны )))
Magistrdev

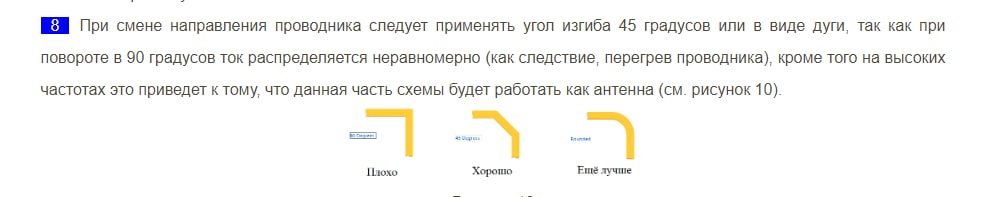

не могу найти сходу статью про трассировку, где прям в картинках и сподробным описанием сказано чем именно плохо а не просто "ток распределяется неравномерно и антенна" там была для самых маленьких я ее лет 10 назад листал можешь не слушать мои советы=) и считать что я несу фигню=) я не смогу в ближайшие дни сделать проводник с поворотом под 90 градусов и нагрузить его со съемкой на тепловизор чтобы доказать о чем я говорю, мне на работе дофига надо закончить перед отлетом домой
