Меряй сопротивление между общим кэна с общим питания. Связи быть не должно меньше сотен килоом Потом меряй на переменке, измерителем имитанса. Емкостная связь тоже здесь играет роль Как кабели проложены? Взаимное расположение
Меряй сопротивление между общим кэна с общим питания. Связи быть не должно меньше сотен килоом Потом меряй на переменке, измерителем имитанса. Емкостная связь тоже здесь играет роль Как кабели проложены? Взаимное расположение
Комментарии: 36
Ponytale
силовые шины по шкафам распределены. рядом с ними стоят IGBT-модули, с которых собственно и идет CAN
Fedor
Кабели кэна максимально удалены от силовых? Или в общем пучке идут?
Ponytale
насколько это вообще возможно да нет конечно А что такое общий кэна?
Fedor
Извини, надо учесть всё) Кэн можно пускать по двум проводам А можно по четырем Плюс питание и общий И в идеале всё в экране с того же общего от кэна
Ponytale

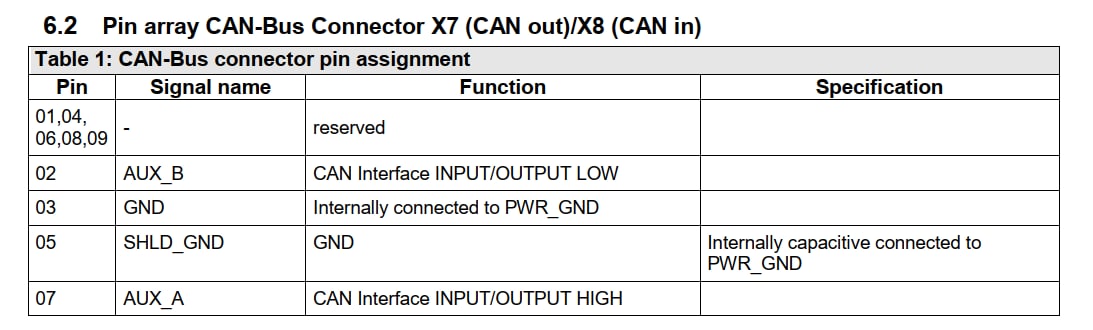

У меня на объединительной плате модулей такой вот выходной разъем CAN
Fedor
Куда подключен PWR_GND?
Ponytale
Internally capacitive connected to PWR_GND :)
Fedor
В шкафу
Ponytale
Мультиметром он звонится на землю на самом деле а сори я про SHLD_GND
Fedor
На силовуху?)
Ponytale
PWR_GND это питание модулей от расзвязанного источника
Fedor
Ок
Ponytale
SHLD_GND-PWR_GND звонятся между собой
Fedor
Какой кабель под кэн используется?
Ponytale
витая пара
Fedor
От ПК?
Ponytale
попробовали экранированную/неэкранированную - один фиг да
Fedor
Экран на общие кэна подключали? В каждом устройстве?
Ponytale
честно говоря, успели только попобовать экран подключить на SHLD_GND объединительной платы вчера
Fedor
Соедини все общие кэна всех плат вместе. Хотя бы через экран stp кабеля Все места где пара расплетается и образует кольцо должны быть убраны Либо размеры этой рамки должны быть минимальные
Ponytale
понял, спасибо большое! будем сегодня пробовать. ну и я до кучи еще буду снижать скорость CAN
Fedor
Напиши в личку когда попробуешь, тут уведомления выключены
Ponytale
имеется возможность ее снизить вплоть до 10 kbps но это будет не раньше 21 вечера
Fedor
Да не важно) Посылка станет длиннее, если помеха кратковременная, должно давать обратный эффект - битых пакетов будет больше
Ponytale
вооот. это наш электроник предположил тоже. ну, есть возможность и в другую сторону: повышать. 500 kbps макс. возможно
Andrey
В белазе тож слегка мучались, но вроде итоге правильными земля и победили, осциллом помки блыи на удвоенной шим
Ponytale
а скорость can по умолчанию оставили? 125 kbps?
Andrey
1000 была вроде всегда
Ponytale
в skiip4 125 kbps 10...500 можно выставить
Andrey
Управление же свое было силовыми
Ponytale
управление свое, да. я температуры плат по can получаю и расшифровку причины аварии
Evgeniy
Зачем вместе соединять силовую и сигнальную землю?
Ponytale
также pwr_gnd это питание модулей 24В, гальва. силовая через модули развязана тоже, там 1000В в-общем pwr_gnd это и есть сигнальная земля зачем объединили pwr_gnd и shld_gnd я не знаю, это к производителю
Evgeniy
Интересно, это экран слишком мелкий в проводе? На специальном кабеле этот экран был плотный
Fedor
Затворы телепаются тоже через землю кэна?
Ponytale
по оптике
