Подскажите пожалуйста кто нибудь будет ли данная схема работать ? Будет стоять автоматика на переключение на резерв. У неё есть вход с сети , вход с генератора и выход на нагрузку. Также есть выходы контроля (сети и генератора) Будет использоваться три реле Два на управление стартером и одно на зажигание. Сеть есть - одно из реле стартера разорвано, зажигание тоже. Пропадает - замыкается реле стартера и зажигания. Двигатель запускается. Появляется напряжение на АВР. Он переводит себя на питание от генератора и одновременно с этим размыкает второе реле стартера. Если свет появился - первое реле и реле зажигания размыкается, АВР сам себя переводит на сеть. На бумаге работает, но как будет на практике, очень прошу вашей помощи
Комментарии: 12
Anonim
А сама схема на МК? Реализована?
Petrov
Только АВР который дублирует на отдельные выходы своё состояние. Логика такая - у АВР есть вход (сеть) который является преоритетным , пока есть сеть - он использует её, когда пропадает, АВР соответственно отключается , тут в дело вступают реле , которые на физике и механике (хехе) переключаются и запускают двигатель генератора ( у него свой аккумулятор) , на втором входе АВР появляется напряжение, от него он и записывается, переводит своё состояние на питание от генератора - в этот же момент появляется напряжение и на отдельных выводах АВР'а которые размыкают питание стартера
Anonim
если двигатель не заведется стартеру придет писец от перегрева. однозначно нужен будет мозг выдергивать заслонку.. если движок холодный задать число запусков стартера и продолжительность ВКл стартера глушилка отсечная (если дизель) или по зажиганию если бензин.
Petrov
А если на стартер прикрутить градусов на 60 термореле в разрыв питания стартера?
Karboflex
Обмотки греются быстрее чем кормус)
Anonim
реле времени на включение стартера . разве что
Vga

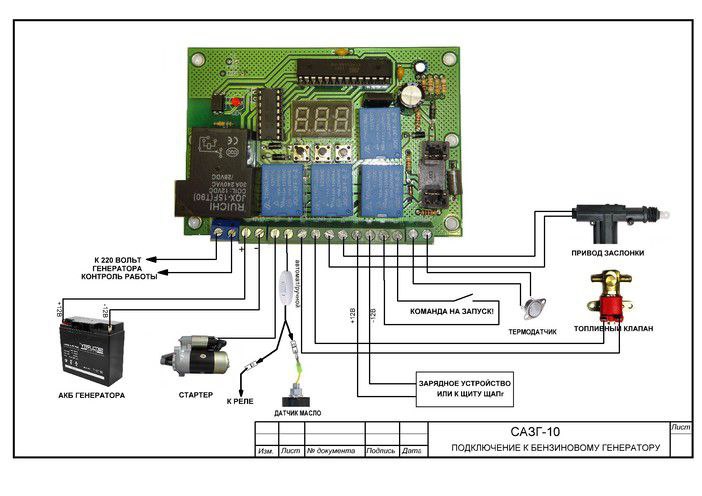

сочетание гостовской рамки и ардуино-схемы - божественно
Petrov
Оп, а за такую схему спасибо, а за каким посылом можно найти подобную плату на просторах моего интернета?
Anonim
по названию сазг-10 искать если
Anonim
если готовый мозг ..ищи по названию Блок автозапуска генератора САЗГ-10 например
