Чуваки, привет всем, никто не задавался вопросом как запрессовать алюминиевую трубку в алюминий, в смысле сделать радиатор для охлаждения водой. Не могу найти ни технологии ни форму фрезы, может не по делу, а может кто и думал как отвести 1квт тепла)
Комментарии: 16
Th0r
запаять или заварить не вариант?
Aleksandr
Думал о этом, но все смотрю на то как выглядят радиаторы, например, для ЦП у компов, трубки таки вприсованны в подошву
Th0r
и заварены изнутри?
Aleksandr

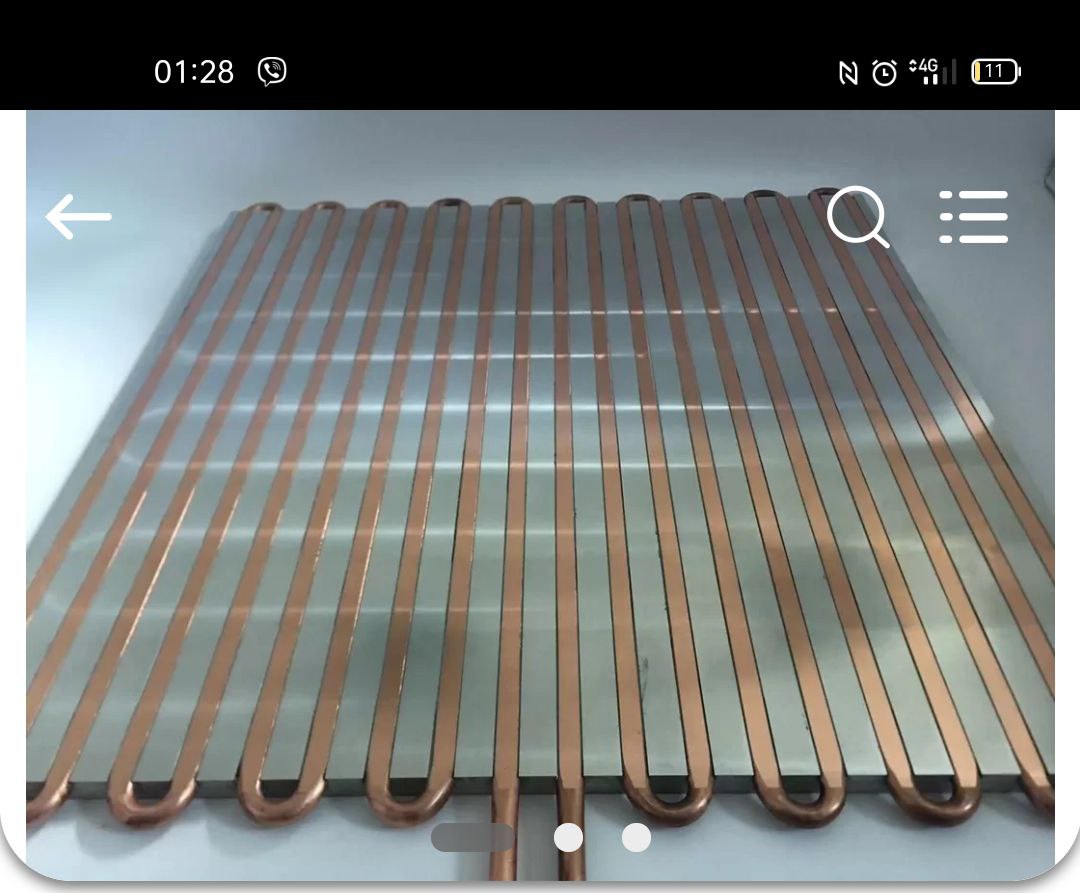

Вот уж не знаю как они там фиксируются, я думал секрет в форме фрезеровки. Вообще вот так бы хотел Только можно даже что б трубки выпирали а не имели плоскость с радиатором ибо предполагаю пластину где полупроводники будут с обратной стороны) т.е. мясо будет 10мм и с обратной стороны как бы трубки заколхозить((
Yan
Обычно берется медная пластина с фрезерованными каналами. Хладагент можешь хоть в батарею завести для охлаждения
Aleksandr
Так вот и интересует как фрезернуть правильно подобные пластины что б трубу туда пресануть, явно там форма фризы не просто полукруг, а ещё наверное особые условия для пресса трубки Магия какая то
Yan
не надо туда ничо прессовать. в одной половине фрезеруются каналы, вторая - зажимается через уплотнитель посмотри, как СВО для камней сделаны
Aleksandr
Ну в смысле сам теплообменник, я понял о чём ты. вариант такой был, только радиатор у меня большой (силовые платы большие получились) пробовал так по периметру проварить аргоном, все получилось, классно работает, только когда мне таких надо оч много и быстро уже не классно. А потом, когда, прикручивая полупроводник кто то срывает резьбу, становится очень больно. Не понятно мне как китайцы делает то что на фото представлено)
Yan
На ютубе поищи, должны быть видосы с технологией изготовления
Iosterminal
если радиатор алюминиевый то ничего фрезеровать не нужно, медный змеевик просто помещается в лмтейную форму как стержень после чего она заливается алюминием и все дела, судя по изделию на фото форма многоразовая стальная или чугунная но для разового случая можно в песчаной или гипсовой отлить
Iosterminal
собрать тепловыделяющие элементы на выносных проводах пропаять заизолировать засунуть в медную трубку, залить трансформаторным не проводящим маслом, загерметизировать, трубку сунуть в емкость с водой, плучется к томуже не хилый тен.
Anonim
элемент пельтье можно еще заюзать;)
Iosterminal
не поканает они сами еще 3 квт сожрут на охлаждение
Anonim
не, как генератор
Iosterminal
там нужно разницу температур стздать между пластинами
Anonim
ну как раз тен, который получится и окружающий воздух
