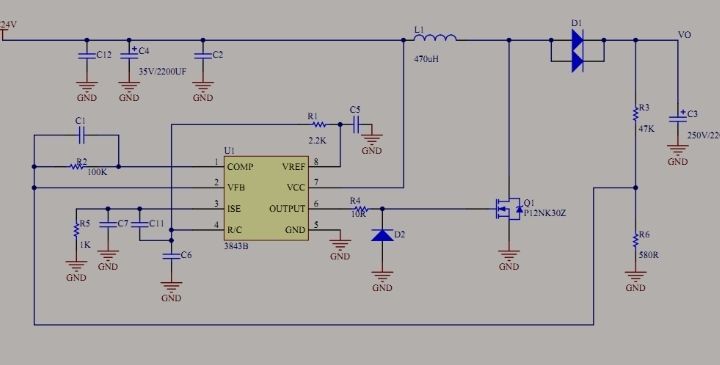

R3 заменить на стабилитрон с нужным выходным напряжением так можно сделать? Схема будет стабильнее работать? Просто под выходной нагрузкой напряжение садиться но если поднять сопротивление резистора по обратной связи то напряжение опять возрастёт до нужного значения. Как только убрать нагрузку напряжение поднимается выше чем следует. Вот и у меня возникла идея со стабилитроном поменяет ли он картину полностью или как думаете?
Комментарии: 33
Igor
По даташиту типовое усиление ОУ в шим 3843 около 31000. Резистором с ноги 1 на ногу 2 вы задушили его до ~70. Стабилитрон за счет крутой характеристики служит как усилитель сигнала ошибки. Задушить усиление в одном месте, и теперь пытаться усилить его в другом, ну такое себе...
Dmitriy
А какие ещё варианты есть?
Igor
Варианты чего?
Dmitriy
Ну как стабилизировать напряжение. Если стабилитрон как вы говорите "ну такое себе "
Igor
Не стабилитрон "ну такое себе", а вы почти полностью убили чувствительность обратной связи а теперь пытаетесь вставить костыль в виде стабилитрона.
Andrey
конечно нет. в пульте хз что, но с резонатором, а в приемнике 8-ногий PIC или что-то подобное.
Vga
килок не сильно сложный алгоритм, можно и на пике восьминогом реализовать
Andrey
китайская шляпа того не стоит. если уж делать - то на NRF, меньше головняков
Vga
так не интересно
Andrey
почему же. быстрое изготовление сугубо утилитарных вещей высвобождает время для реально интересного :)
Dmitriy
Чем убил? И как восстановить?
Igor
Третий раз пишу: резистор с ноги 1 на ногу 2 включить последовательно с конденсатором а не параллельно. И номинал скорее всего меньше.
Dmitriy
Ок. Попробую. Спасибо
Dmitriy
Ты просто лучший!!!!!! Всё афигеть как стабильно стало. Спасибо тебе огромнейшее, просто выручил. Спасибо ещё раз.
Karboflex
Амд бестолковая видяха только играть и втирать на форуме что купил дешевле чем нвидия
Vga
так это ж и есть главное назначение видяхи - играть
Karboflex
Даже драный фотошоп тормозит
Nikita
Есть ещё чуваки у которых ртх нет на амд
Vladimir
Тогда какой топ-3 видях по надежности?
Nikita
Встройка в интел встройка в амд, с3 трио 64
Vga
э, это смотря какая те встройки амд что были в их мостах, особенно RS880... )
Nikita
В процессоре которые
Vga
вот проних я ничего не скажу но по крайней мере, их легко поменять :D
Vladimir
тогда твой вариант топ-3 )))
Igor
Полностью радоваться пока рано. 1. Увеличением чувствительности получили стабильность выходного, но и получили риск что при какой-нибудь статической нагрузке или при резком изменении тока потребления обратная связь превратит шим в генератор. В идеале характеристики просчитываются а потом стабильность с рассчитанными компонентами проверяется экспериментально, и если надо, детали корректируются. Вот те самые резистор и конденсатор последовательно между ногой 1 и 2. Кое-где на схемах ещë и конденсатор параллельно им. Они как раз снижают коэффициент усиления переменного сигнала. Если в каком-то режиме будет срываться на генерацию, или выбросы/запаздывание при резком изменении нагрузки, то эту цепочку надо корректировать. 2. Так и остался вопрос с нагрузочной способностью блока и стабильностью частоты шим. Какой частотозадвющий конденсатор стоит? (Не емкость, а модель).
Dmitriy

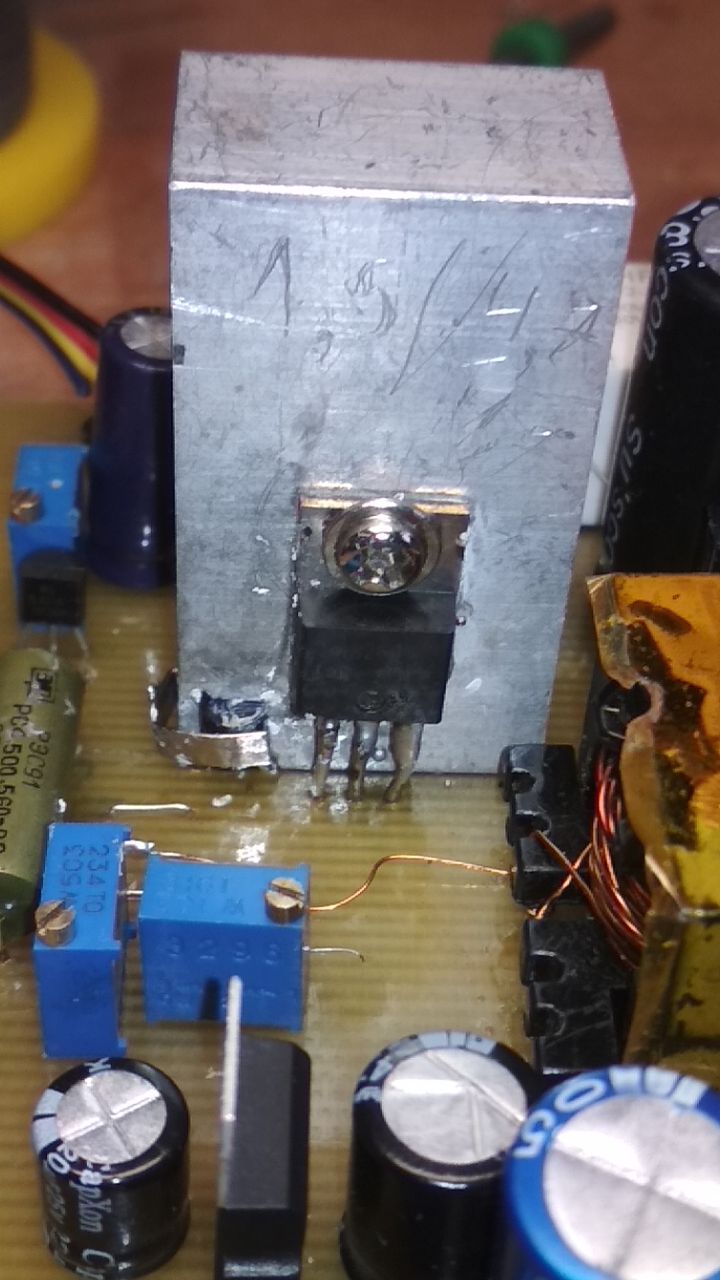

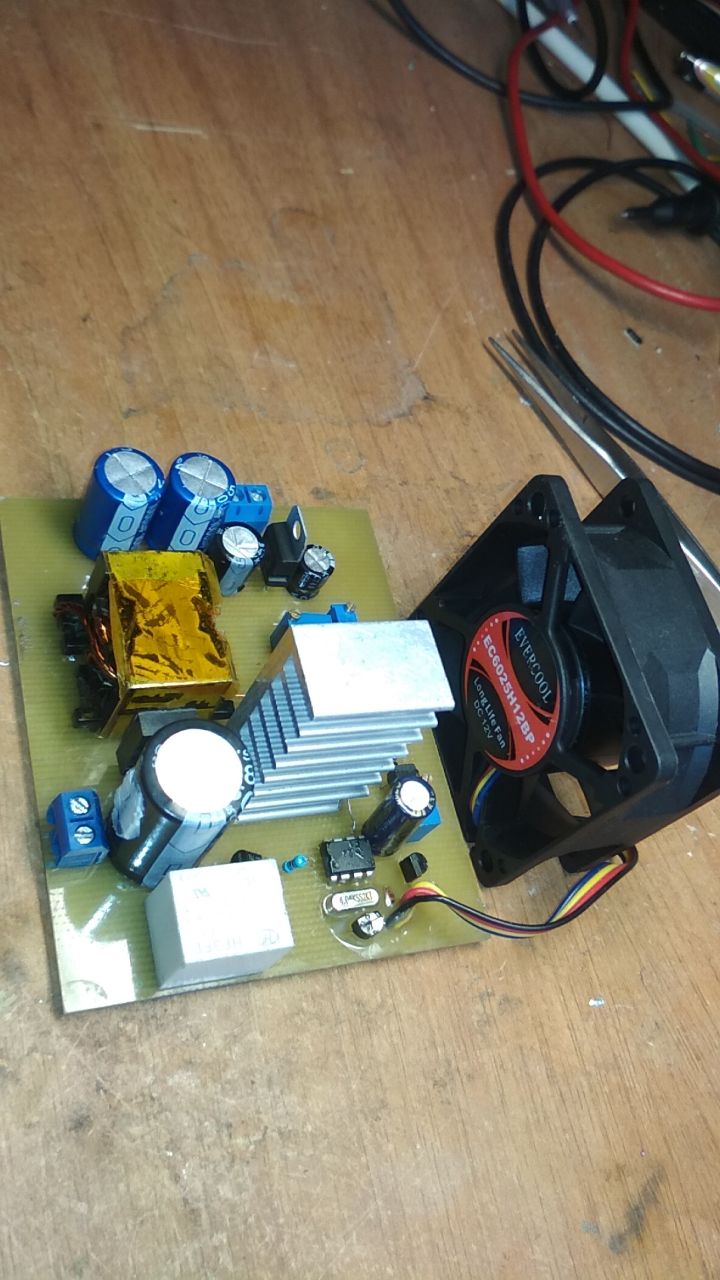

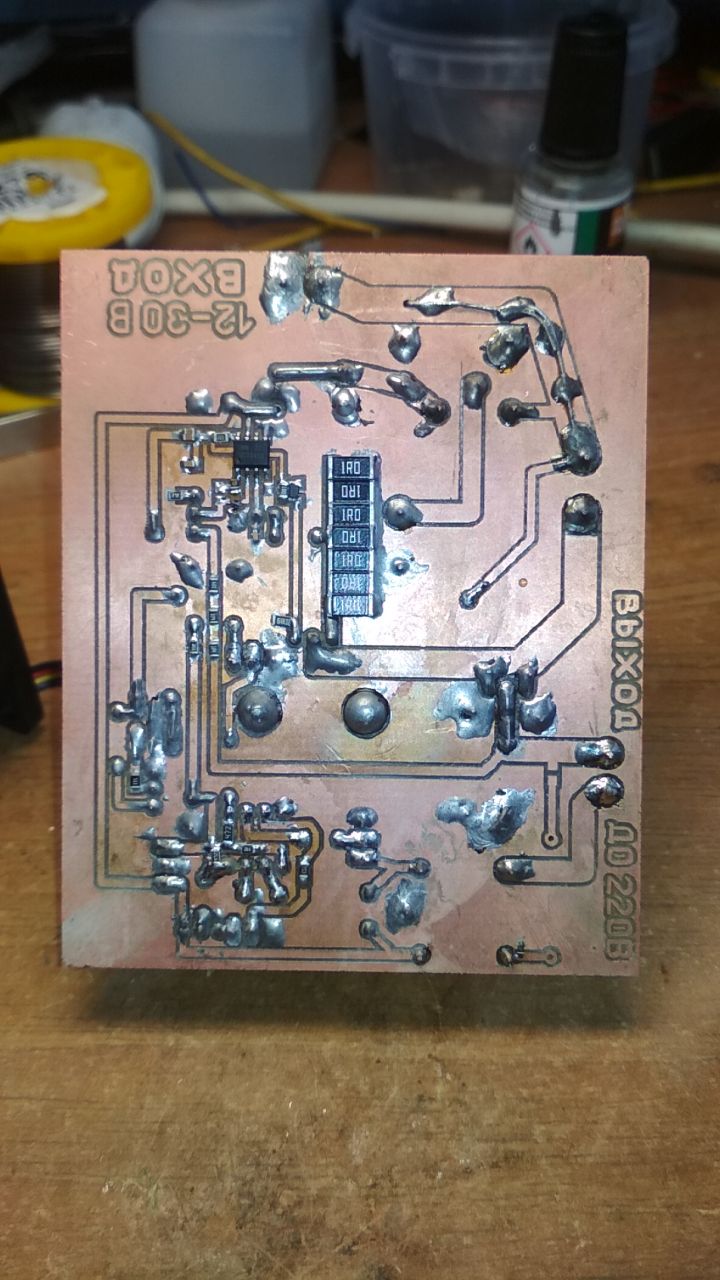

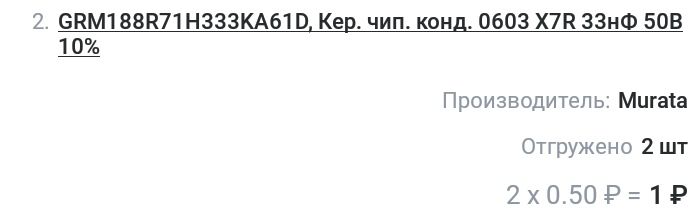

Ёмкость стоит 33нано резистор на 2.2к Smd
Dmitriy

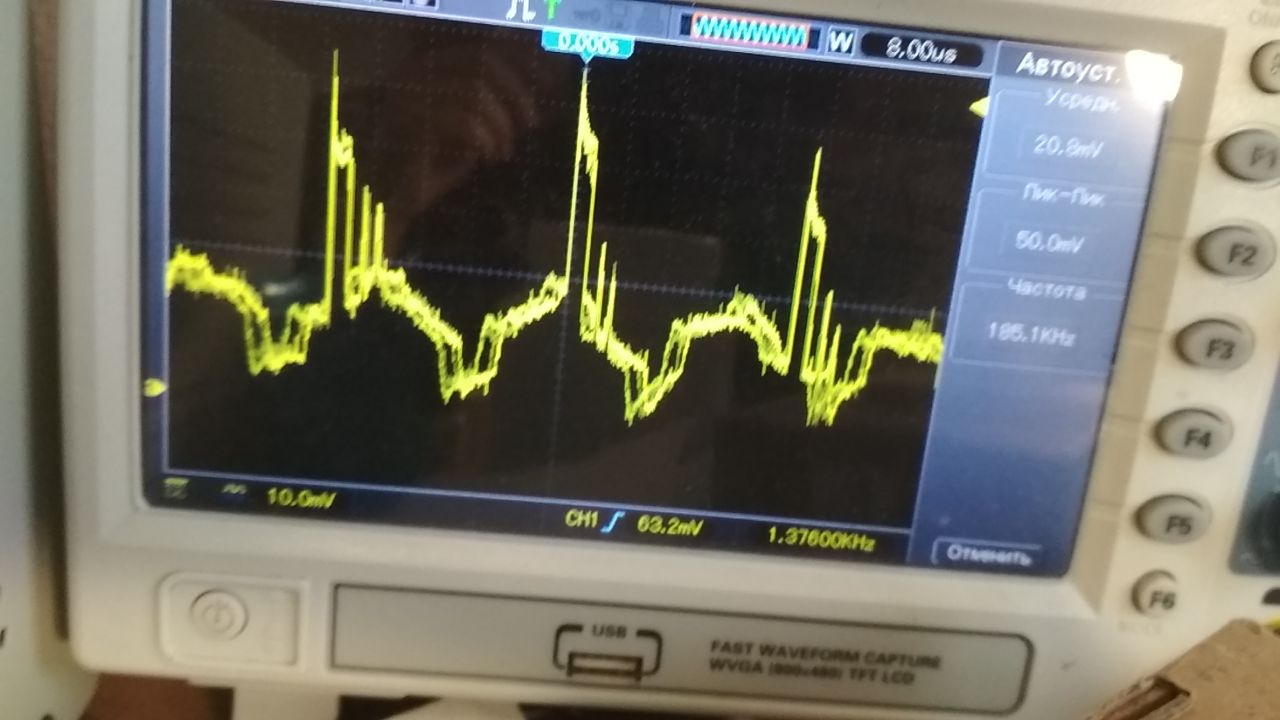

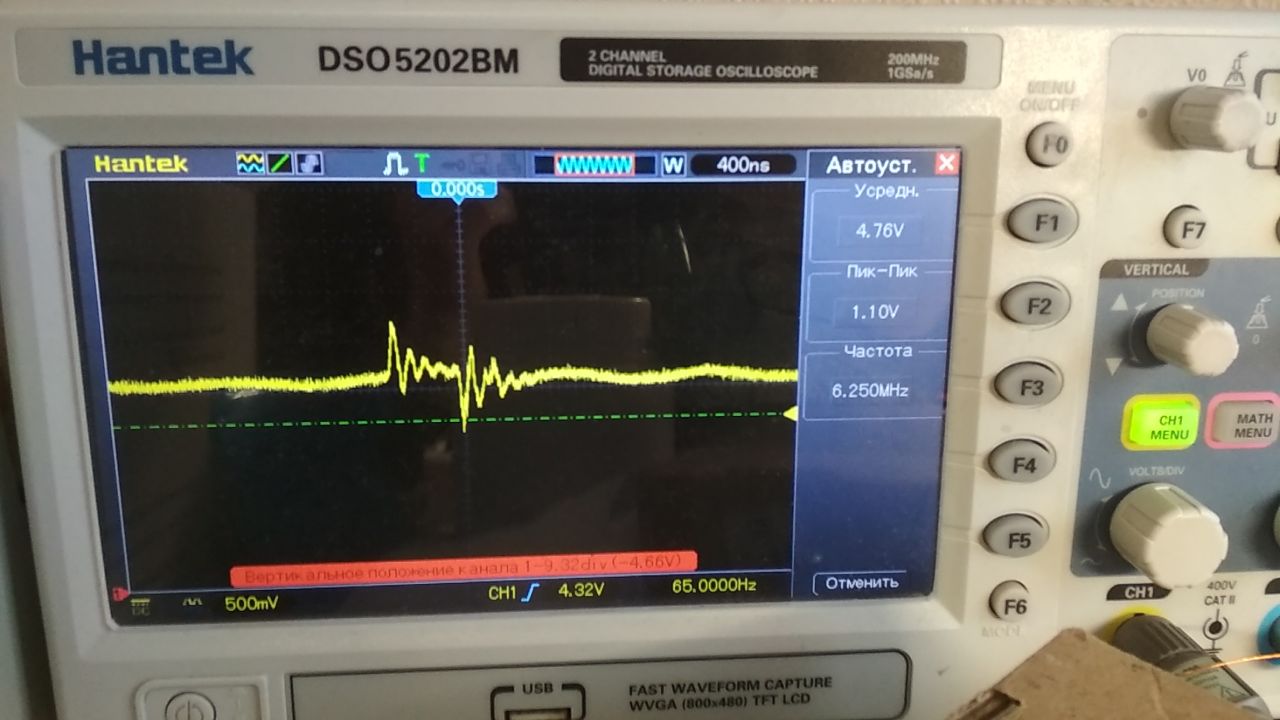

Как именно рассчитывать? Это про эти выбросы вы говорили. Это на выходной ножки стабилизатора 7805.
