Всем привет! Реализуем управление освещением. Вроде ничего сложного фазу отправили на реле и должны получить сухой контакт на плк ( Modicon172) с этого же реле. Но дискретный вход на плк вообще никак не реагирует. Реле проверяли рабочие. Может кто-то сталкивался?
Комментарии: 70
Vyacheslav
Проверьте цепи DI, позамыкайте перемычкой
Evgeniy
Сразу же проверили первым делом все молчит
Anton
А где com на схеме? Питание цепей ТС где?
Evgeniy
Com на com сажаем, согласно все документации. Но факту у нас же СК на перемычку реагировать должен сигнал то
Anton
Напрямую если подключить, работает? Перемычкой
Evgeniy
Нет. Может есть в настройках указать тип сигнала, хотя что там указывать
Anton
Просто по схеме получается одна жила с реле и всё. Не хватает питания цепей ТС, которое идет минусом на контроллер и плюсом на реле. Так попробуйте, это же не сложно и сразу локализует проблему.
Evgeniy
Да вроде нет такой функции для дисконтов, только для аналогов
Anton
Это как?
Sergey
А как вы понимаете, что ПЛК не реагирует на вход?
Evgeniy
Спс Ни в железке онлайн, ни сработает реле не слышно
Kirill
Значит не подали противоположный сигнал на общий контакт входов. С чего это? Скорее всего надо подать -24, а +24 соединить со входом.
Anton

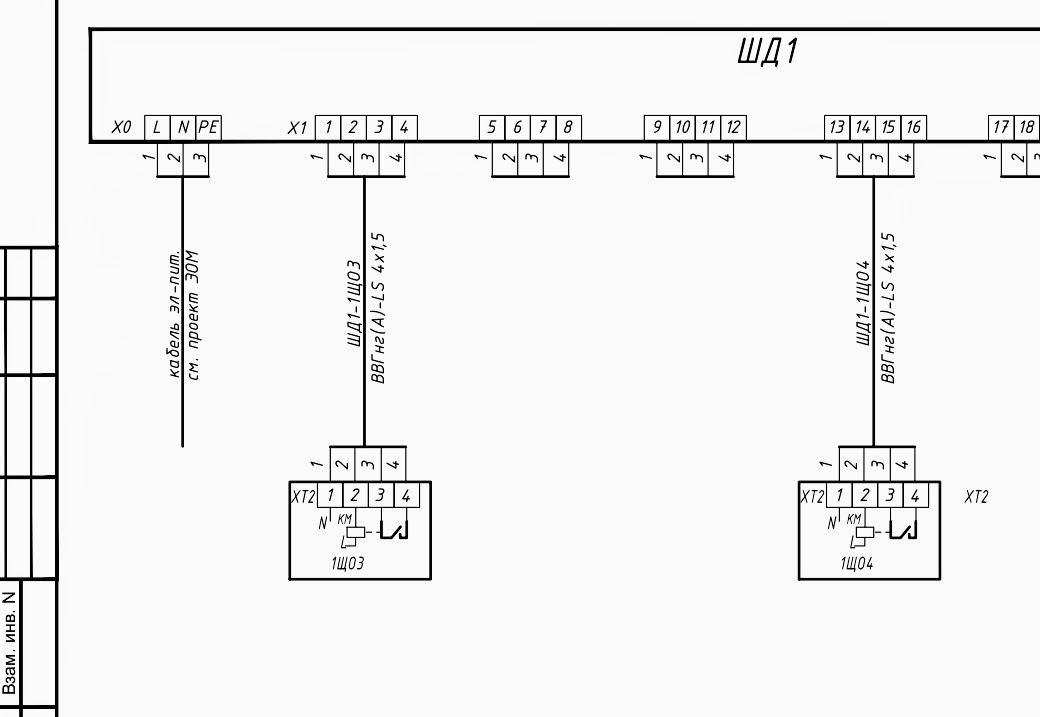

Или есть ещё какая-то? Просто она как будто не полная .
Anton
По этой?
Evgeniy
Ага
Vyacheslav
DI, это токовая цепь в любом случае. Стоит проследить путь электронов от + к - Если в поле вольты не уходят, то хоть обзамыкайся
Anton
Как показывает практика последних лет - проектировщикам верить нельзя ))
Vyacheslav
А программист без мультиметра не асушник
Berkeman
Программист != Наладчик
Yuriy
Еще и технолог..
Berkeman
Не совсем Технолог процессы проектирует, а это не равно понимаю процессов
Yuriy
Ну у меня так было.. Технологам обьяснял как что должно работать. На стадии проектирования
Berkeman
В плане? Пример
Yuriy
Ну все.. закрыли. Никаких примеров тут не будет. Вопрос снят.
Rustem
Потому что иногда ещё и проектантов обманывают исходными данными. Ошибки не исключаю, все ошибаемся. Сам проектирую - знаю.
Yuriy
Когда обманывают, то и у наладчиков нет данных. Суть именно в том, что данные есть.
Rustem
Спорить не буду - у каждого своя правда и мнение на основе личного опыта. Если ты был и проектантом, и в наладке/обслуге/монтаже - объективен. Если только в обслуге/наладке/монтаже, то не обо всем можешь судить. Я имею опыт по обе стороны баррикад. Не снимаю ответственности с проектантов за все ошибки, но не все ошибки проекта - ошибки проектанта.
Yuriy
Как длинно и не понятно. Но плюс для приличия поставлю.
Evgeniy
При условии какое сейчас ТЗ дают, то проектировщики только могут догадываться, что вообще хочет заказчик
Fedor
А чего тут спорить, менеджеры виноваты во всём. Плохое, нечёткие ТЗ- менеджер не организовал проработку тз. Наладчикам выдали сырой проект и недостаточные сроки - менеджер не организовал приёмку и согласование графика ПНР. Взяли в работу недоналаженное оборудование и эксплуатация не вывозит - не было организовано обучение персонала и должная приёмка оборудования.
Kirill
Даже когда проектировщик ты сам)))
Konstantin
Проектировщик тоже человек, а человека свойственно ошибаться. А когда начальство или клиенты говном кормят
Kirill
Оно свойственно, но в мелочах, а не, в принципиальных моментах. Вот недавно делал простенький помонтаж по чужому проекту., так вот посмотреть своими глазами что датчики имеют активный выход было можно вполне. И выход с модуля гальваноразвязки то же.
Andrey

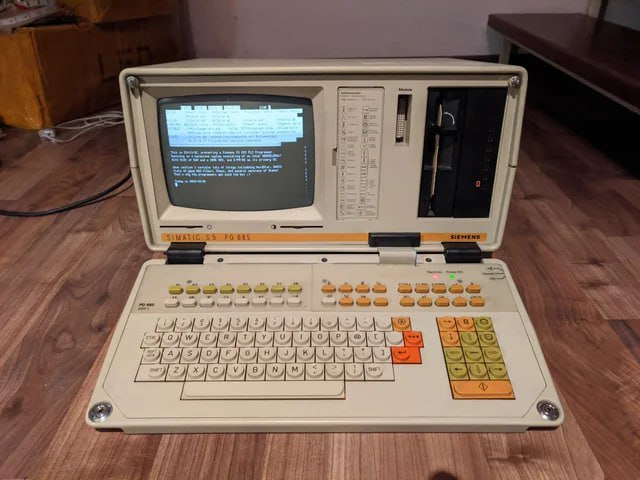

Мужики, есть с5 с модулями, софт на Семёна вообще платный или нет? Какая периферия ещё нужна? Кабеля там, конфигураторы? Хочу поковырять поразбираться.
Kirill
Я бы посоветовал в мусорку его сразу.
Andrey
Зачем так категорично? Железяка здоровая, сгодится хотя бы как пресс-папье
Oleg
PG2000 только связаться там кабель нужен особенный хз где его сейчас найти .
Rustem
В Ростове раньше продавал человек бу старое. Ну и на авизаводах однозначно ещё остались такие вещи, если есть знакомые оттуда
Sergey
Там софт досовского вида.не надо оно тебе)
Kirill
Во! Проклянешь! Это тебе не современные среды с рюшечками и плюшечками
Andrey
А вдруг я захочу покрасноглазить и отрастить свитер
Kirill
Поверь нет. У меня такой же полгода или год провалялся. Я его торжественно выкинул в помойку.
Fedor
Есть обучающее видео по программированию s5 в современных реалиях, 2 Girls 1 Cup называется. Очень точно раскрыта суть.
Andrey
Fedor
Есть русская версия с Пахомом и Епифанцевым. "Братишка, я тебе s5 принёс"
Rustem
Я как то интереса ради открыл проект s5 в кодесис 2.3 командой импорт вроде. Открылось. Но вот не знаю, можно ли в онлайн выйти с ним.
Yuriy
Прикольная штукенция, но она не для слабаков. Упоротые программеры будут с пеной изо рта доказывать, что это Но туда без знания электроники лучше не соваться. Шнурок для подключения согласования физических уровней можно спаять самому, там пара оптронов и транзисторов. Схема эго в сети есть это интерфейс AS511 или TTY адаптер. Просто переводит уровни ttl в их tty потому, что у S5 на Rx Tx стоят оптроны. При желании можно наверно и в CPU подпаяться в ttl.
Yuriy

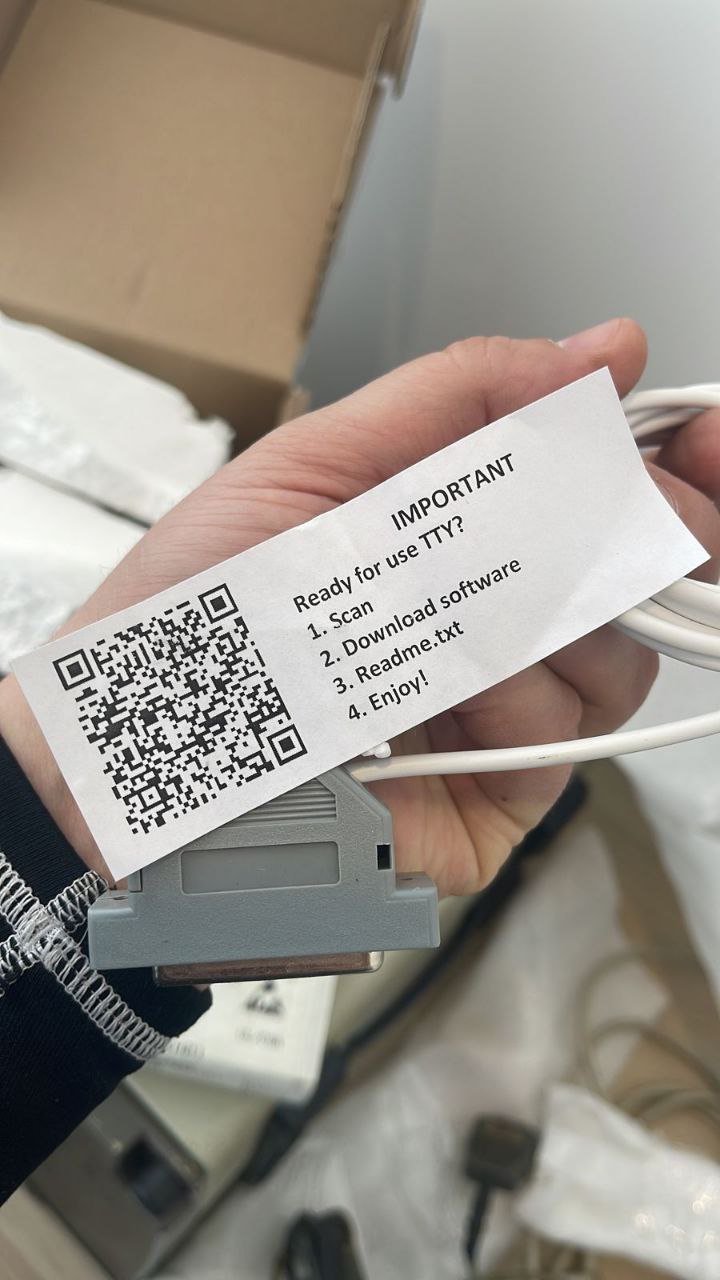

Можно скачать весь архив по QR
Anonim
Нужен адаптер: например юсб-tty, или старый ком-тти. Плюс софт, я пользуюсь сторонним под Винду, их есть 2 разных, оба рабочие.
Marat
Один step 5, второй pg2000, какой третий?
Anonim
https://www.ibhsoftec.com/S5W-Eng
Abstragnew
Кабель рограммируемирования, для S5 PLC 6ES5 734-1BD20 за 640,00 ₽ - уже со скидкой -15% https://sl.aliexpress.ru/p?key=zEodwsI Это из дешёвых, плюс удобно то что разборный Ссылки на ПО в понедельник скину
Art
Среда программирования FSU
Sergy
Haiwell PLC - A Series - High performance modular system https://alfacomp.net/en/produto/clp-haiwell-series-a/ Короче ниже смотрите ссылку Да у Вас процессор в flex помощнее серия M . Архитектура одинаковая. У ekf и haiwell процессоры внутри из серии а
Art
Что смотреть? Написано Arm архитектура... какая? M3, M7, A7, 8, 64 ,15?
Sergy
A 7,a8 у них В общем для меня все понятно. Все это клоны mitsubishi и omron Дальше не буду засарять эфир
Art
В 3-5 раза шустрее чем S7-1200, Modicon M241/251. Хотя при коммуникационной нагрузки М241 подровняется Пишите полный бред)) Не смешите)
Sergy
А при чем 1200?. Они на интеловских чипах идут?
Sergy
Это вы меня смешите. Внутренние переменные. Обозначение м. Входа x выхода y Про регистры s и прч. Надо говорить?
Art
Учите матчасть коллега, хорошего вам дня
Sergy
И Вам не болеть
Oleg
Я так понимаю на русский перевода не будет?
Art
Нет такого в FSU))) В FSU как в Cds память входов/выходов IX/QX, переменные с символьными именами динамически распределяются в области памяти регистров хранения. При обьявлении можно дать статический адрес чтобы расшарить для Modbus Планируем, как минимум часть ПЛК
Oleg
Было бы не плохо иметь русский хелп через F1
Art
К сожалению пока только китайский и английский, для хелпа ЧМИ части только китайский(поэтому я написал что о ней позже)
Andrey
Пасиб
Sergey

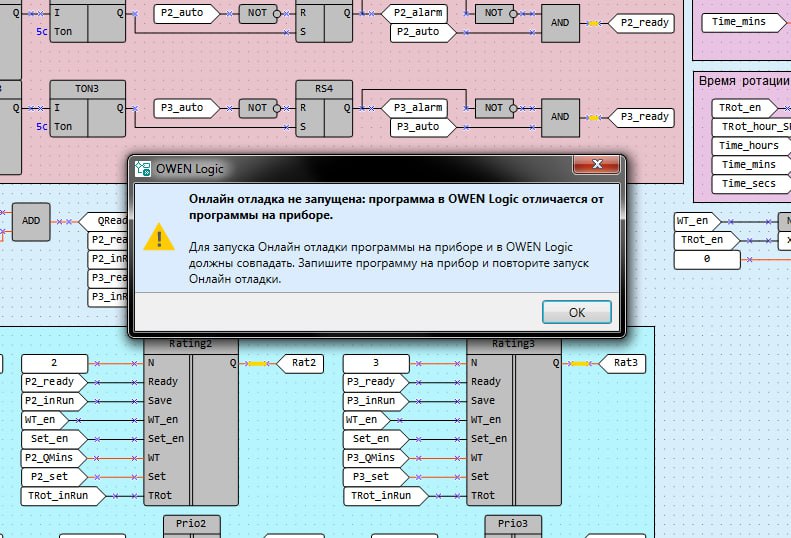

А программа в контроллере есть?
Evgeniy
Конечно)
Abstragnew
Так течёт (только) по двум проводам (по кольцу, источником питания и нагрузкой в нем) .
Abstragnew
*Опечатка: ток M172.pdf
