О. Раз зашёл разговор про пневматику от компрессора нужно получить 2-3 линии с 6мм трубкой это видится как небольшой щит в который завели воздух, в котором стояли бы 3 крана на вход и 3 манометра как обычно такое реализуется, чтобы всё не было похоже на сантехнику (в плохом смысле)? КДПВ
Комментарии: 8
Fedor
Требования на воздух есть? Нужно ставить осушение и смазку?
Dmitry
требований нет, без смазки. осушитель — может на вход на другом конце пара цилиндров, которые будут перекладываться раз в день
Serg

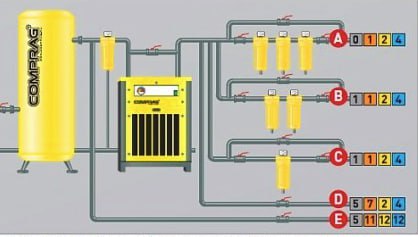

В рюмочной кидались схемами
Dmitry
мне скорее не схему, а что-то вроде острова (это я фантазирую), чтобы уйти от кучи трубочек к чему-то более структурированному
Serg
6мм у тебя там расход мизерный. Хоть распределитель ставь со входом 10-12мм, чтоб было типа "збс".
Rustem
У камоцци и других есть фитинги один резьба и много ответвлений. Это если просто распределение без управления. То есть пневмоостров не нужен если управлять будете возле цилиндров. А так у камоцци хорошие острова были. Можно до цилиндра дотянуть 10-12 (смотря скока надо) и там перейти на 6 если порты у пневмы махонькие
Dmitry
да, но после ответвлений нужно поставить кран и манометр и уже на этом шаге сантехника получается
Rustem
Так если в шкаф упакуешь, ничего страшного... А на лицевую часть если ещё щитовые манометры воткнете да и краны - подписать и красота будет, за которую ещё и денег можно взять поболее.
