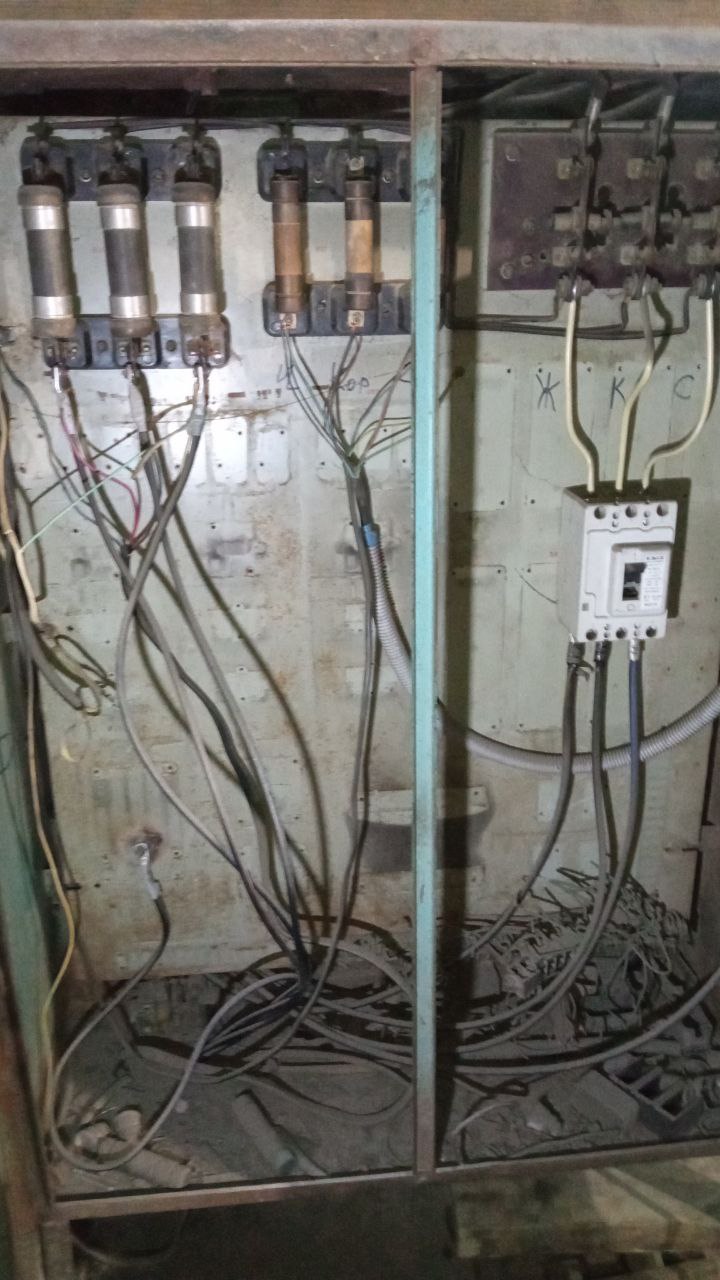

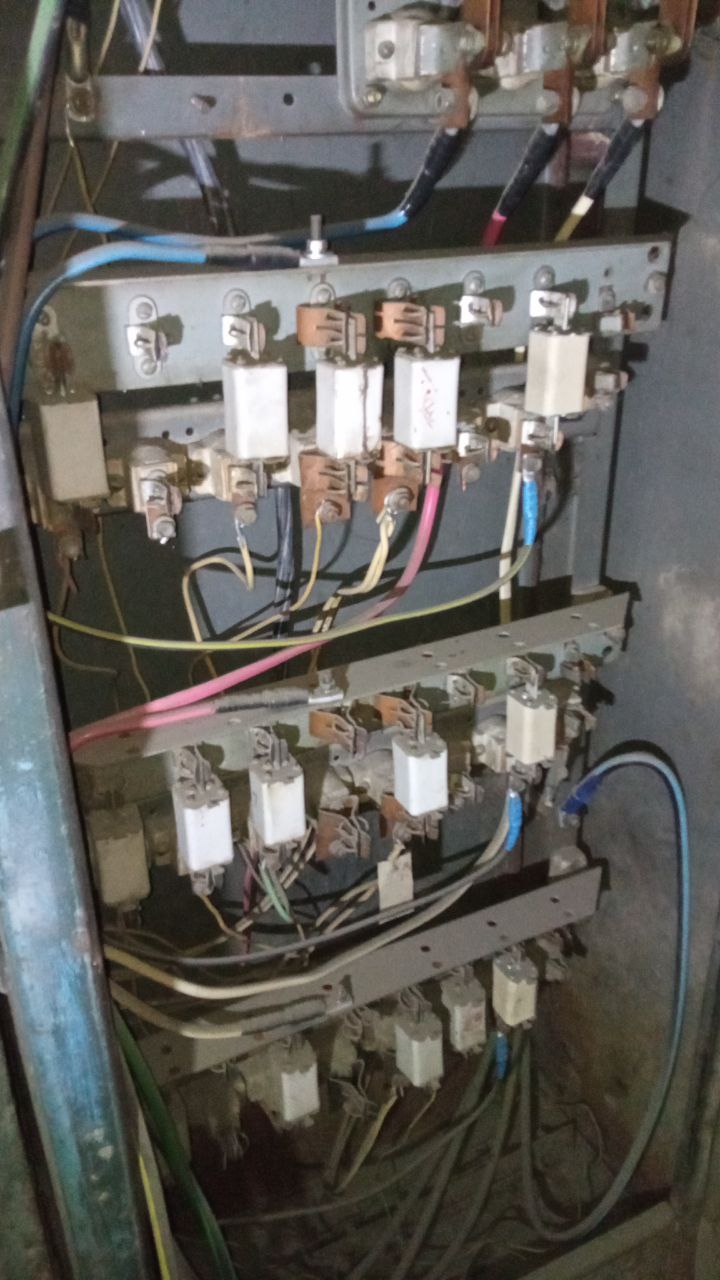

Уважаемые подскажите пожалуйста имеется вот такой шкаф,используется только 4 вставки вводной автомат до рубильника 100а, ноль на корпусе, вопрос? Хотим всё выкинуть поставить автоматы и посадить ноль на изолированную шину, так можно?
Уважаемые подскажите пожалуйста имеется вот такой шкаф,используется только 4 вставки вводной автомат до рубильника 100а, ноль на корпусе, вопрос? Хотим всё выкинуть поставить автоматы и посадить ноль на изолированную шину, так можно?
Комментарии: 60
Viktor
Так нужно.
Artem
Я так понимаю это зануление?это было в автобусном парке в большой автомойке а сейчас там сто
Viktor
Угу. Зануление зло. Делайте шину отдельно.
Artem
Спасибо
Geopolis78
Какой же вред ты пишешь.
Viktor
Чегось?
Geopolis78
Зануление не зло. Конкретно в этом примере, смысла изолировать нейтральную шину от корпуса нет.
Viktor
А вред в чем?) Вред от зануления предположить можно легко. В чем вред от шины отдельной?
Geopolis78
Шину изолировать, проводники от корпусов отсоединить, это как раз будет самый опасный из вариантов.
Viktor
Да чем опасный то?
Geopolis78
А какой смысл если у тебя 100А? Вить, ты сейчас серьезно?
Artem
Так хочет заказчик
Viktor
Абсолютно. Корпус либо заземлять, либо не трогать, как по мне
Artem
В планах поменять ввод у него сейчас приходит 120 сип Так что изолировать ноль и как ? Еще и так
Viktor
Гугл, шины нейтрали на изоляторах.
Lemon
Можно просто изоляторы взять, sm50 и на них все поставить. Землю на корпус
Artem
Вот так и сделаем
Geopolis78
С приведения в порядок ввода и стоит начать.
Artem
Пока не дают,на ТП стоит автомат на 100 от него до здания сип 120
Geopolis78
А чем не устраивает?
Artem
Автомат?
Geopolis78
100А.
Dok
о чем спорите, чет не пойму?
Viktor
Геополис хочет оставить зануление на корпусе щита. Я против.
Dok
так советские на площадках все занулены
Geopolis78
Зануление есть соединение СПЧ с нейтралью трансформатора. По PEN, или даже РЕ проводнику, так или иначе они соединяются.
Viktor
Угу только вот последствия аварий могут быть плачевными, потому что корпус щита многие любят пощупать
Artem
Строит новые цеха вокруг в планах станки и всякое прочее
Geopolis78
Они могут быть куда более плачевными если оставить корпуса болтаться в воздухе
Dok
аа нашел с чего вы начали. Да нельзя этот ящик оставлять пустым. там где нет нуля или земли - рано или поздно окажется фаза
Geopolis78
Пускай договор на увеличение заключает. Верно.
Viktor
А с нулём, - там очень часто будет фаза или её часть.
Geopolis78
Нет
Viktor
Artem
Все я запутался) может ноль на шину изолированную и от неё занулить?
Geopolis78
Реконструкцию надо планировать комплексно. А не кусками.
Viktor
Изолируй нуль, и крась щит токонепроводящей краской) акрил с резиной))
Lemon
Ноль на свою шину, землю на шину, прикрученную к корпусу. Соединить один раз) и больше нигде
Geopolis78
Какую землю? Нечего там соединять. Только разделять. И вероятно, даже не в этом щите.
Lemon
Цеха же новые строит. Должно быть местное заземление
Dok
или аналогичного типа ящичек поставить и также корпус на ноль
Artem
Так я и обращаюсь за советом помогите подрастающему поколению Местное есть загнали экскаватором трубы на 3 метра и обвязали всё свежее
Dok
заземления полоса есть в цеху?
Artem
Есть
Geopolis78
Если строит новые цеха должен быть проект. Иначе получится кривой колхоз. С шинами (особенно фазными) на бочонках SM. Местная земля какое-то уебищное понятие. Ты ТТ ему советуешь? Так это ты вредный совет даешь.
Artem
Нет там проекта всё из головы берет Старая советская автобаза
Geopolis78
Дели PEN на вводе. Начни с этого.
Artem
В ТП
Geopolis78
Нет. В том месте куда у тебя СИП пришел.
Dok
ну вот ящик к ней новый, шина нулевая тоже на корпусе ящика. либо ведите к нему от КРУ ТП уже не 4 а 5 жильный кабель. тогда нулевая шина изолирована
Lemon
Да не меестная. 5 проводная система, TN-C-S с разделением вот в этом шкафу. А дальше земля к земле и все
Geopolis78
У него нет 5 проводов
Geopolis78
Может обратиться к специалисту за бутылку другую. Он на бумажке трясущимися руками начертит как и чего сделать надо.
Dok
вся эта херня металлическая соединена по 100500 раз меж собой и на все металлоконструкции. там фаза сразу выбивает автомат
Geopolis78
В первую очередь организовывать систему уравнивания потенциалов. Разделять PEN. Думать о повторном, если в этом есть смысл. Корпус в ТN в ЛЮБОМ случае должен быть занулен. ТТ для дачных домиков и ларьков. Не для производственных помещений. Не для складов. Не для троллейбусных парков.
Viktor
С этим соглашусь
Dok
да ты что?! Госплодь с тобой! КРУ РП давай тогда в воздухе подвесим?
Lemon
Главное номинал подбирать под сечение кабеля. На многожильных наконечники штыревые поставить, или использовать автоматы под болт
Artem
Хочу три медных шины пустить и от них уже автоматы питать
