Кто поможет прикинуть по метрологии: Насколько точно можно измерить емкость Li-Ion аккумулятора с помошью двух 10 бит АЦП ESP8266
Кто поможет прикинуть по метрологии: Насколько точно можно измерить емкость Li-Ion аккумулятора с помошью двух 10 бит АЦП ESP8266
Комментарии: 197
Anonim
На уровне точности измерения попугаями
Skokov
попугаи должны быть в процентах
Anonim
Ну какой либо порядок измерить можно. Типа 10-100%
Mezzo
Посчитай сколько бит теряешь из всего диапазона для начала
Anonim
А так есп8266 и ацп это анекдот Диапазон ацп есп8266 кстати 0-1 вольт
Mezzo
Ну тогда ок
Skokov
и что с того?
Anonim
Ничего.
Mezzo
В 5% можно попасть
Anonim
Лучше прицепи внешний ацп или модуль типа инаххх Цена вопроса сто рублей
Mezzo
Модуль вольтметра лучше
Anonim
Ну вот ина оно и есть. Там у них ацп и вольтметр/амперметр
Skokov
их же нужно два, плюс перемножитель + какой-то дифференциатор
Anonim
А зачем вообще нужно два есп8266 я не очень понял? Не проще взять уж тогда есп32
Mezzo
Целых 300₽ тратить Или 400₽ оффлайн
Skokov
есть некоторое количество других контроллеров: AtTiny13, PiPico, ESP32, может еще чего-то, если поискать. Наверняка можно в хламе найти внешние АЦП ESP8266 удобен для вывода графика в браузер
Anonim
Ну у есп8266 1 ацп если что
Mezzo
Ахуеть ты справочник бесплатный Тебя главное провоцировать
Anonim
Я щас как раз есп8266 ковыряю в очередной раз
Skokov
как из пушки по воробьям ее лучше в другое место поставить)
Anonim
Почему? esp32-c3 стоит ровно столько же сколько и есп8266
Mezzo
Целых 300₽ за пушку
Anonim
Ну если у него партия из 100 штук. То уже кусается
Skokov
спасибо, друг 5% это очень хорошо
Vasil
Там нюанс, что часть плат расширяет диапазон АЦП (делитель?). А так 1024 значения на диапазон +- шумы, мб даже в 1% уложишься
Skokov
шумы будут минимальные с учетом низкоомного шунта для тока и большой есмкости АКБ в измерении напряжения. Могу выфлю отключать на время измерений, наверно, если сильно глючить не будет. Наверняка должен быть предусмотрен "сон" с возможностью фиксации значений АЦП
Anonim
А как ты одним ацп собрался и ток и напряжение мерить? Переключать будешь его туда сюда?
Skokov
возможно, на как минимум, она должна напряжение питания еще уметь измерять я ESP8266 по 82 рубля покупал. Как бы есть разница, да?) в AtTiny13 тоже один АЦП, просто коммутируется на разные выводы
Optovik
а как платой вайфай измерять напряжения?
Anonim
А тут всего один. Который не коммутируется Плату прикладываешь и она волнами измеряет. Беспроводным способом.
Skokov
ну как же нет? пробовал уже в крайнем случае, если по питанию измерять не устроит, то есть куча ног. Можно герконовое реле впаять, например
Anonim
Ну очень понял. Ты напряжения своего же питания собрался измерять?
Skokov
и что с того?
Anonim
Термистор от показания температуры меняет внутреннее сопротивление, которое измеряется с помощью ацп Я вопрос задал вроде. Что значит "и что с того?"
Optovik
ацп это плата вайфай?
Anonim
Ацп это устройство
Skokov
если будет большая погрешность, то можно опорное подать. Хотя в чипе есть источник свой 1.1В
Anonim
Так ты говорил что литий собираешься измерять. Как ты собрался его измерять с напряжения VSS?
Skokov
банально диод поставлю от него на ESP VSS
Anonim
А ну то есть грязные хаки. Я понял. Вот отсюда у меня и был вопрос как ты одним ацп собрался мерять и то и другое
Vasil
Чтобы что
Anonim
Правда не понял что ты хочешь измерить. Типа 0,5 прибавлять будешь?
Skokov
чтобы 4.2 превратить на немного поменьше
Dmitriy
Загоняем через делитель, чтобы был диапазон до 1в.
Elj
Я только что закончил свою схему "step up", есть комментарии?
Skokov
нет, не выйдет
Mezzo
Я бы сначала смешал с -3в а уже потом в делитель. Так будет точность выше
Doctor
те же яйца с питанием по 16в
Mezzo

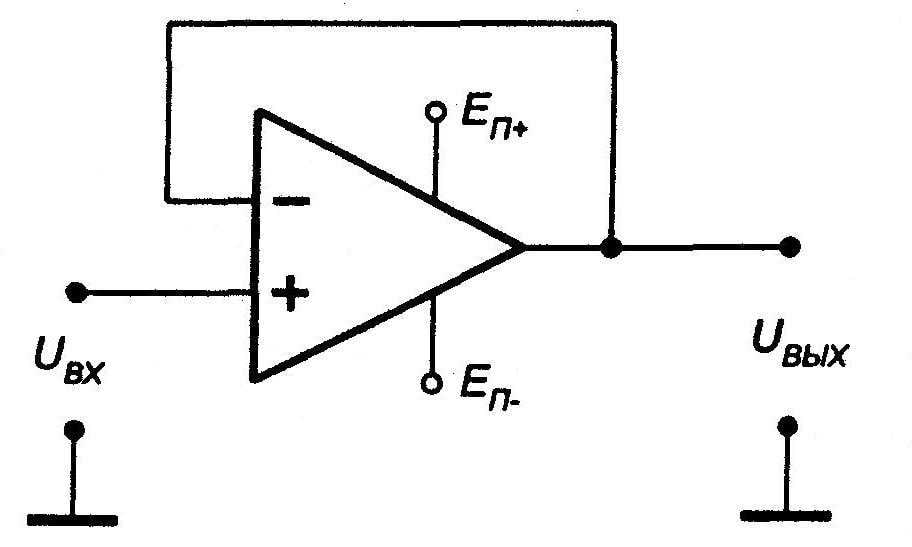

Бля ты повторитель сделать не можешь....
Doctor
я слюрэйт правильно смотрю?
Dmitriy
Для питания использую ldo с малым падением от st
Mezzo
Бля я ваще хуй знает чё ты делаешь. Лучше нюхай благовония и выкини паяльник
Doctor
я генерирую меандр не555 и повторяю его не5532 повторённый нарастает с 1.4в/мкс
Anonim
Напряжения пажкния на диоде зависит от нагрузки. Что ты хочешь тогда измерить? Попугаи опять?
Skokov
нормально измерять. У меня термистор уже более года на ней измеряет)
Optovik
обьясните пожалуйста
Anonim
Страуструпа сначала почитай, а затем дальше пойдешь Термистор на есп8266 это реально анекдот. Он у меня на есп32 попугаи показывает, еле добился вменяемых результатов
Mezzo
Не хотят они. Для педиков и дидов жи
Skokov
нет: ADC0 -- измеряет с вывода ADC1 -- измеряет на VSS
Doctor

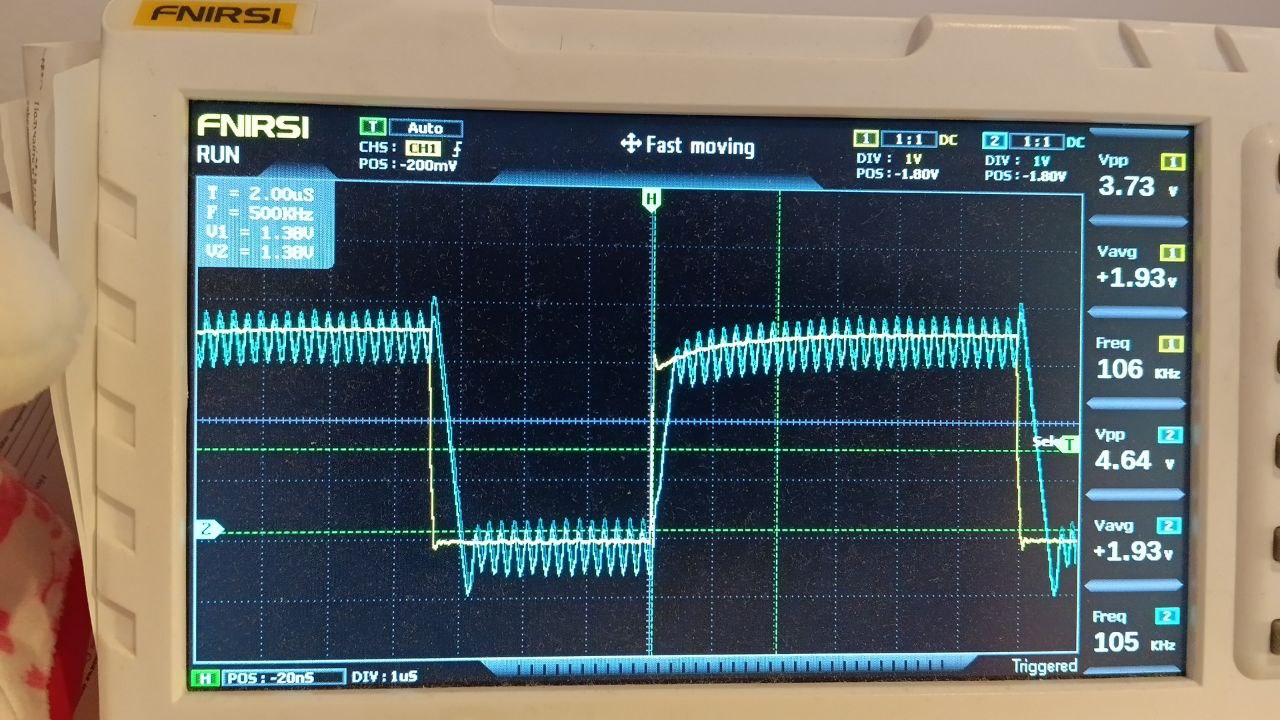

сделал повторитель на не5532, ожидал slew rate 10v/us получил около 1.4 - это я туплю или китайцы не то прислали?
Optovik
бред... термистор к плате?? и что выходит
Anonim
Показания
Optovik
каким образом? термистор просто от показаний температуры меняет показания вольтажа... и что?
Skokov
на выходе филамент из бутылок)
Doctor

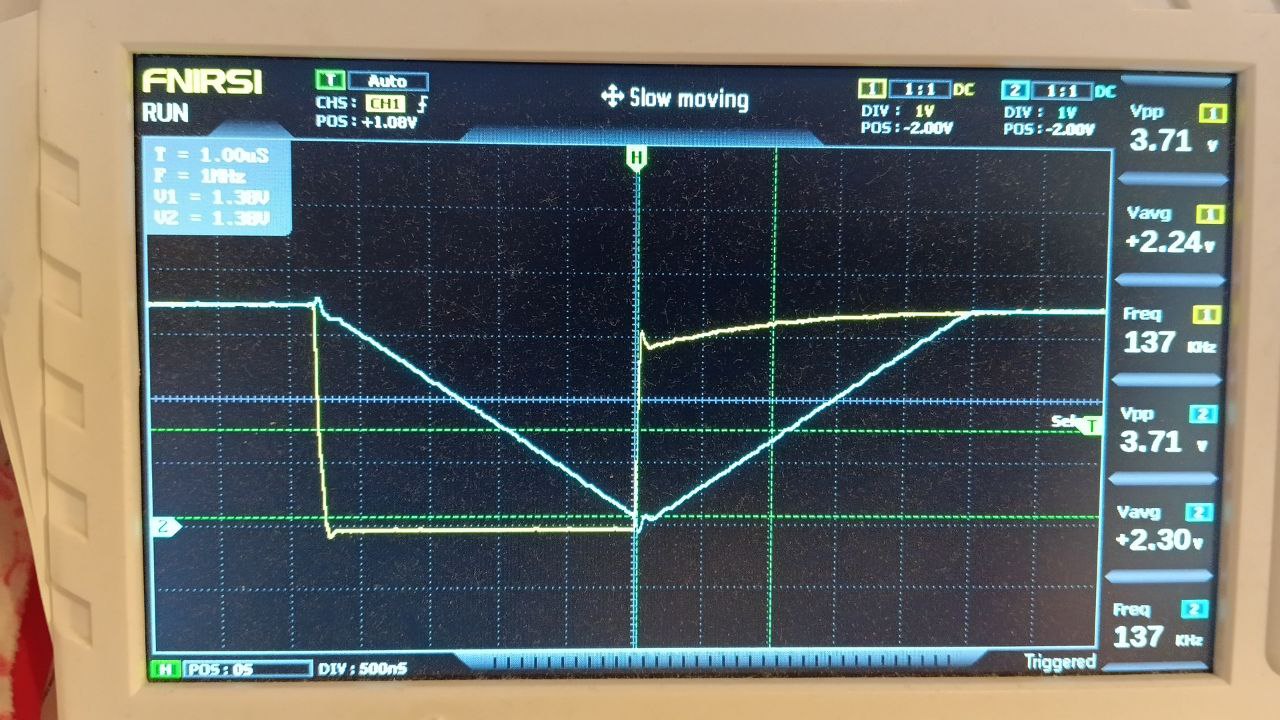

вот такой
Vasil
Ёмкости лишней на выходе нет? Смотришь где? Напряжение из условий даташита?
Doctor
да вообще банальный повторитель, никаких ёмкостей
Anonim
Иди почитай страструпа для начала. А то слишком много пробелов
Doctor
ну ща .... поищу двуполярные 16 вольт
Anonim
Или ты литий напрямую в есп воткнул?
Vasil
У меня тоже есть это поделие, кстати, можно попробовать сравнить
Mezzo
А сколько давал?
Anonim
Странный метод короче
Doctor
8, по 2 лития туда-сюда
Zoog
2е
Anonim
Во удивление. Откуда ацп в плате вайфай.
Anonim
У esp8266 ацп оторви и выбрось, а если еще использовать что-то типа ntk100 - то накладывается и нелинейность самого термистора на кривожопость ацп
Skokov
а что не так? Если в контроллере есть АЦП он же как-то мощность вафли должен калибровать
Anonim
Так у тебя литий 4.2 выдает а есп8266 - максимум 3.6 по даташиту
Dmitriy
А у меня вот что есть
Optovik
это радиостанция? кенвуд
Dmitriy
Фото хорошего качества, там видно что это кассетник
Mezzo
Написано жэ
Mezzo
Микроволновка ничего так
Skokov
вроде должен 3.8В по питанию макс быть
Dmitriy
От 2.7 до 4.25
Dmitriy
Если ещё точнее от 2.5. но надо читать доки на конкретный вкус. Я для себя использую безопасный диапазон 2.8 - 4.16
Anonim
По даташиту 3.6, хотя от 4.2 некоторые работают
Skokov
не всегда долго некоторые могут и 5В работать некоторое время))
Anonim
Мы про есп8266 предел питания Годами. От 5 точно труп
Dmitriy
А я вроде читал про измерение заряда аккумулятора по 2м АЦП
Skokov
ну, ошибся занчит, но я уточню хотя, раз я делал это на PiPico, значит оно в это и упералась, скорее всего. Иначе я бы не подключал этот девайс к компу по USB
Doctor
по дш должно быть 10в/мкс
Anonim
Все верно. Там два "ацп" один меряет напряжение VSS (он хочет подключить литий напрямую через диод) а через ADC0 он собирается мерять падение на шунте. И то и другое для того чтоб получить попугаи на входе, которые не пришей к пизде рукав. Проще въебать копеечный модуль INA на и2ц шине
Skokov
как это называется? я еще платы уже более 10 лет не травил))
Anonim
https://aliexpress.ru/item/32786749711.html
Skokov

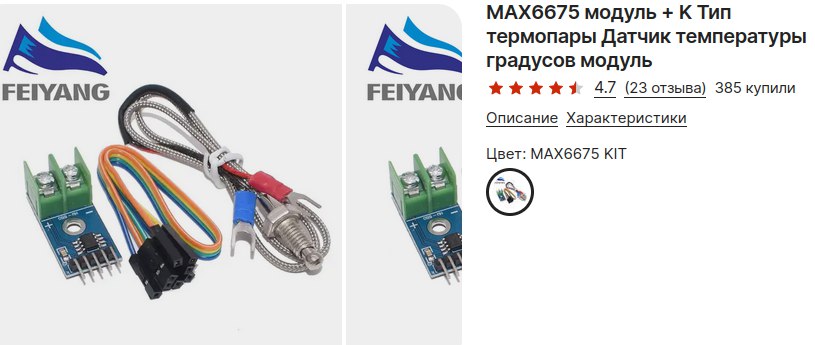

а что скажите про модуль, который в комплекты к оптопарам кладут?
Anonim
Не знаю, я не пытался использовать модуль для термопар для измерения напряжения. Даже в голову не приходило
Skokov
теоретически: оптопара линейный прибор, микруха выдает сразу в цифре
Dmitriy
Абсолютно с вами солидарен. В своих поделках требующих только знать "заряжен, половина, почти сел" - я использую делитель и вход ацп с периодическим опросом. В системах на постоянном питании где важен контроль за током\напряжением\температурой - ina + ds
Skokov
оно скорее нужно для отобора одинаковых банок
Dmitriy
товарищи, а кто как решил проблему с jlcpcb? где платы успешно можно заказать?
Anonim
Нет. Он одноканальный
Skokov
насчет питания не имею точных данных, но по портам в принтерах Тронкси такой-же ESP8266-01 но с делителем на портах, что не мешает втыкать обычный ESP, который 5В не обязан вывозить
Dmitriy
Я больше 3.4 на нее не давал. По входу керамика 10мкф
Doctor
вот жеж негодяи
