здравствуйте, уважаемые) подскажите плз, в работе galaxy s10 (g973f) нет реакции на кнопку вкл, на зарядку встаёт, проценты показывает, а включить не могу) по схеме в основной кп идёт кнопка, катнул, поменял, результат отрицательный, нет падений на контакте ANT4005(резисторы исправны) должно ли быть падение яхз)) на ANT4002 vbat поступает) что я упускаю? может ли там быть обрыв в слои? может есть типовая неисправность? со слов клиента - перестал реагировать на кнопку просто на ровном месте..

Комментарии: 84

  1. Anonim

    А вызвонить кнопку до кп перед установкой не?

    • Dmitriy

      чё-то тормознул)) делаю)

      • Anonim

        Схема то есть?

        • Dmitriy

          есть)

          • Anonim

            Ваще проблем не вижу

            • Dmitriy

              Я вижу)) клиент язык в жопу засунул о том, что разбирал сам.. я то думаю, что он так легло отклеился.. вопрос снят, это свап доски

              • Anonim

                Да там может пару контактов идет, че свап то. Слоя бы найти,

                • Dmitriy

                  да покопаю ща, но там хорошо сломано, вряд-ли пара контактов)

              • Anonim

                Может механика просто , не

                • Dmitriy

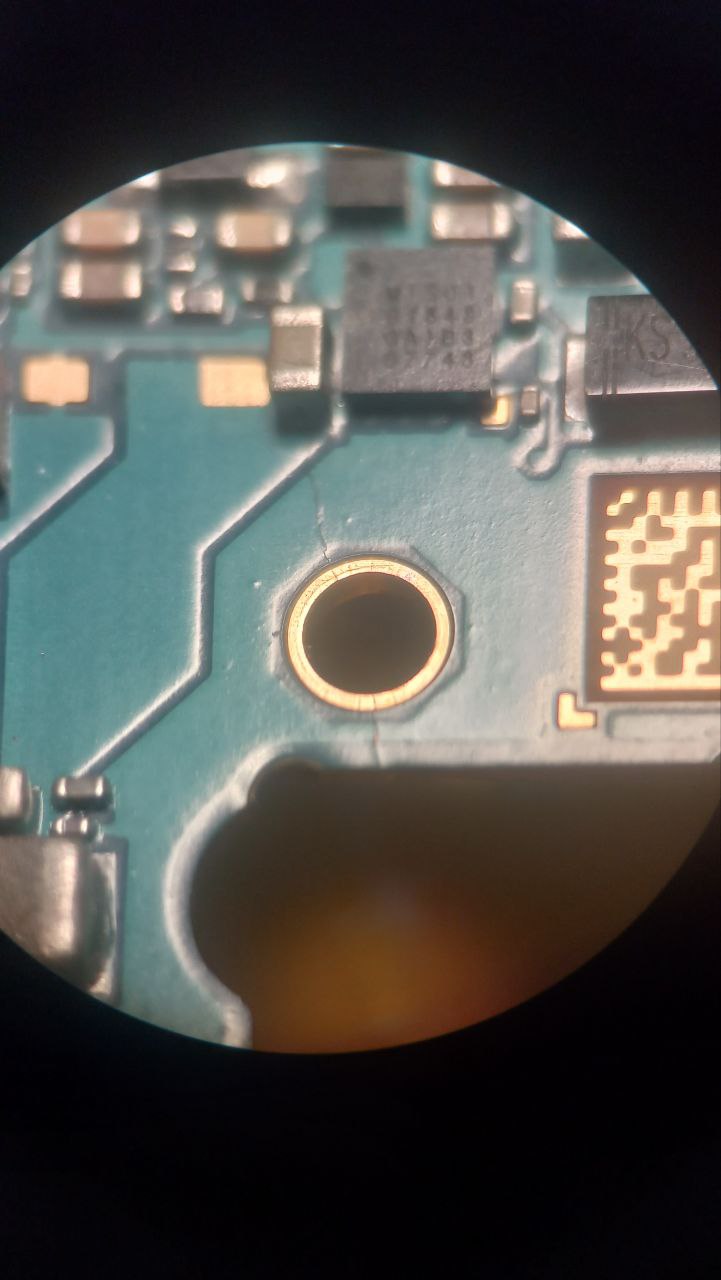

                  не удар точно, тут болтик должен быть) за каким вынимал плату из корпуса - уже неважно.. копаю слои))

                  • Serega

                    Ждём-с фото Интересно что там )

                    • Dmitriy

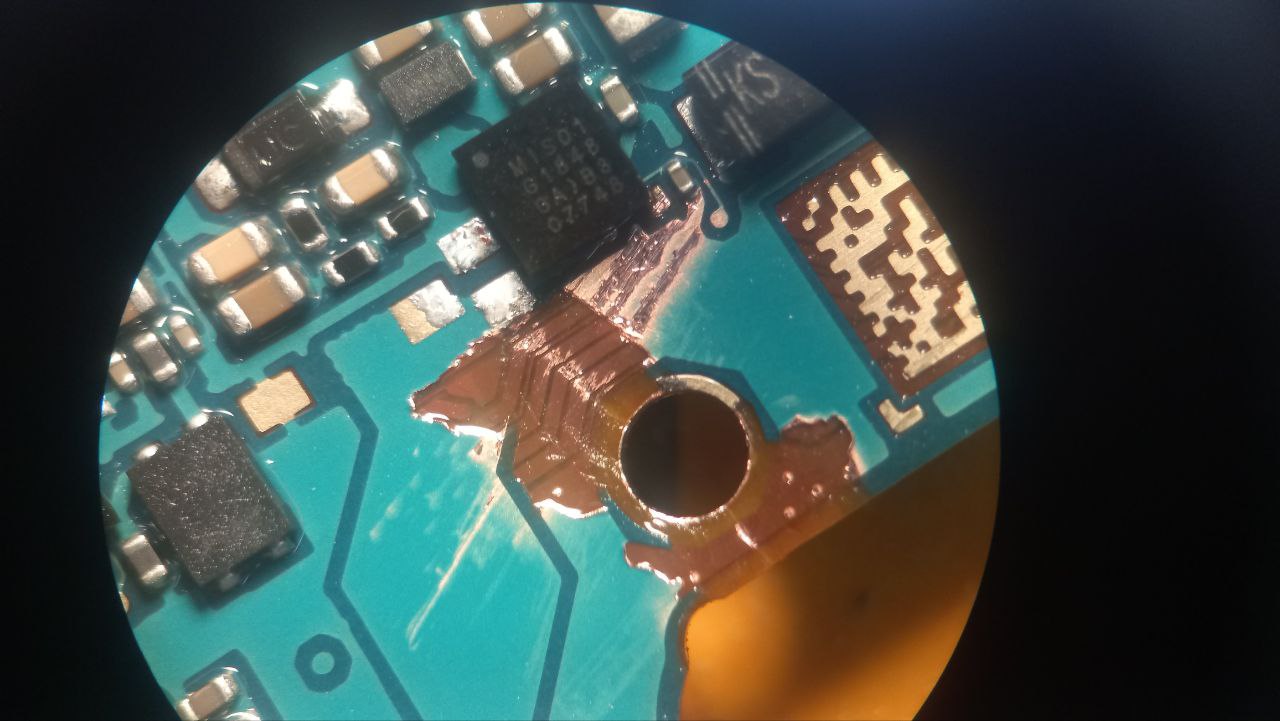

                      я конечно сфотаю, но плата сломана насквозь)) все слои раскапывать, я так думаю, нет смысла) я ленивый))

                    • Dmitriy

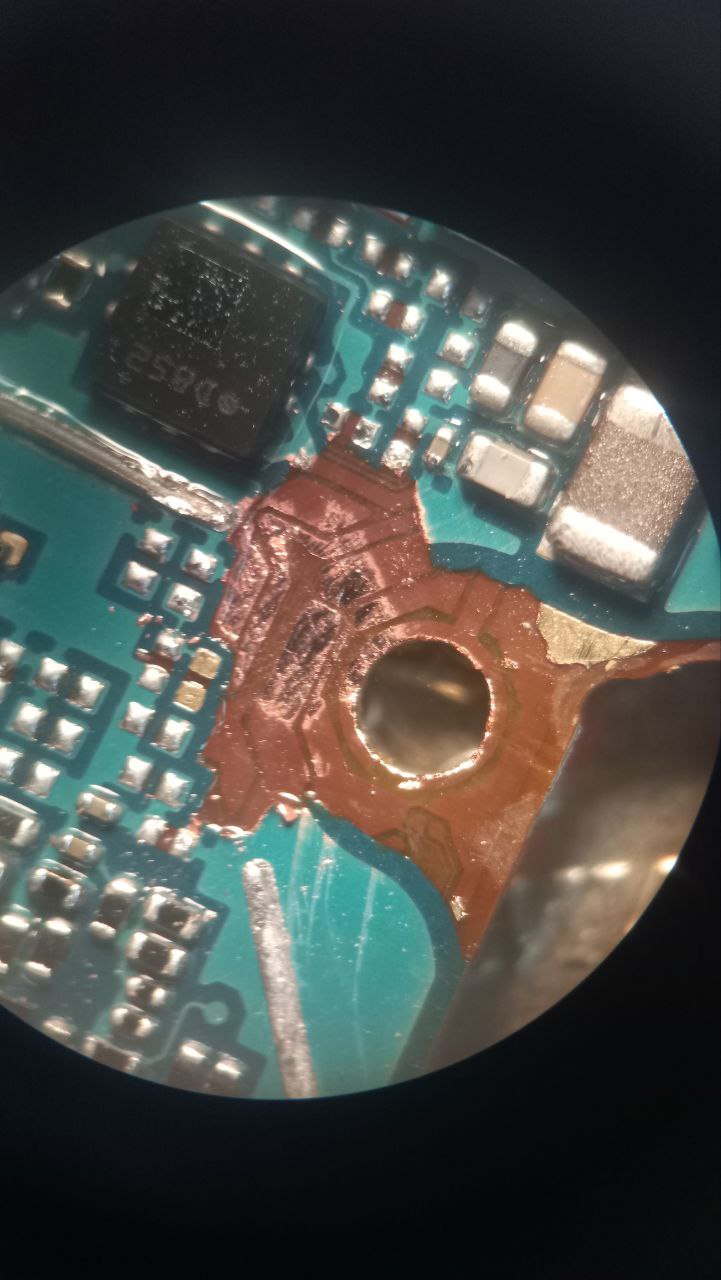

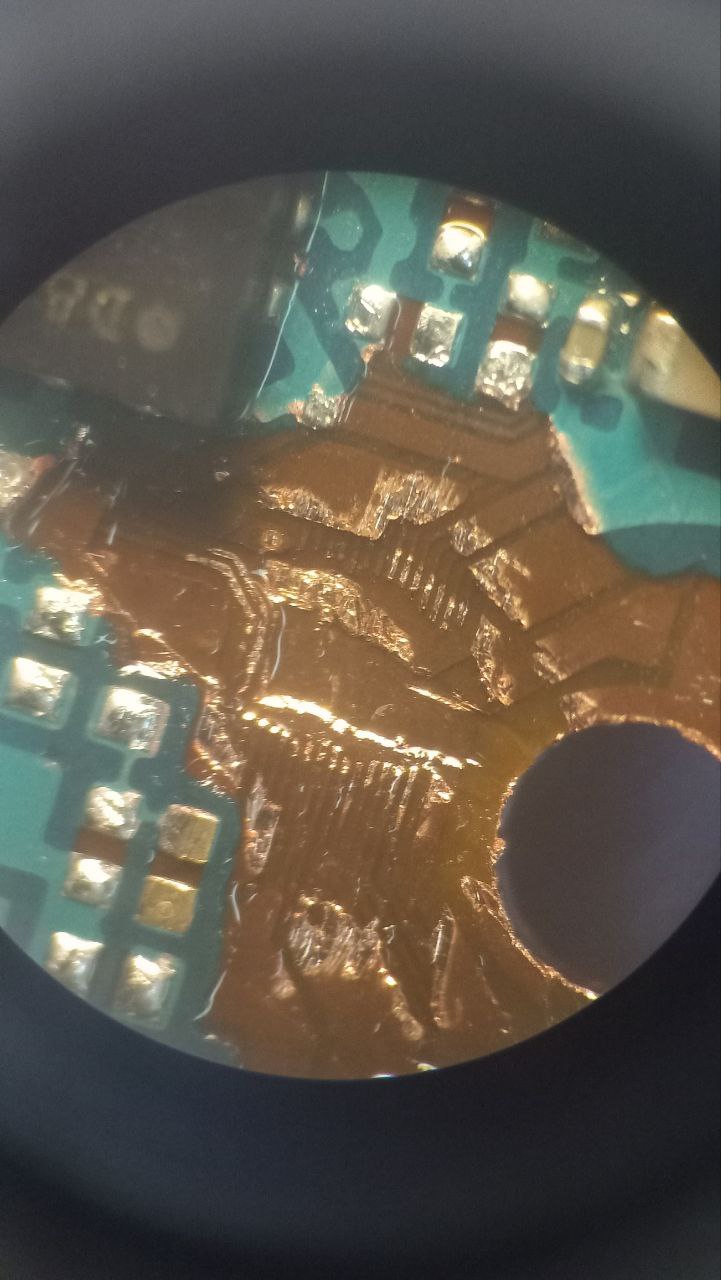

                      G973f power ic side layer 2 (слой 2)

                      • Dmitriy

                        Да пошло оно

                        • Peace

                          Та почти у цели че вы

                          • Dmitriy

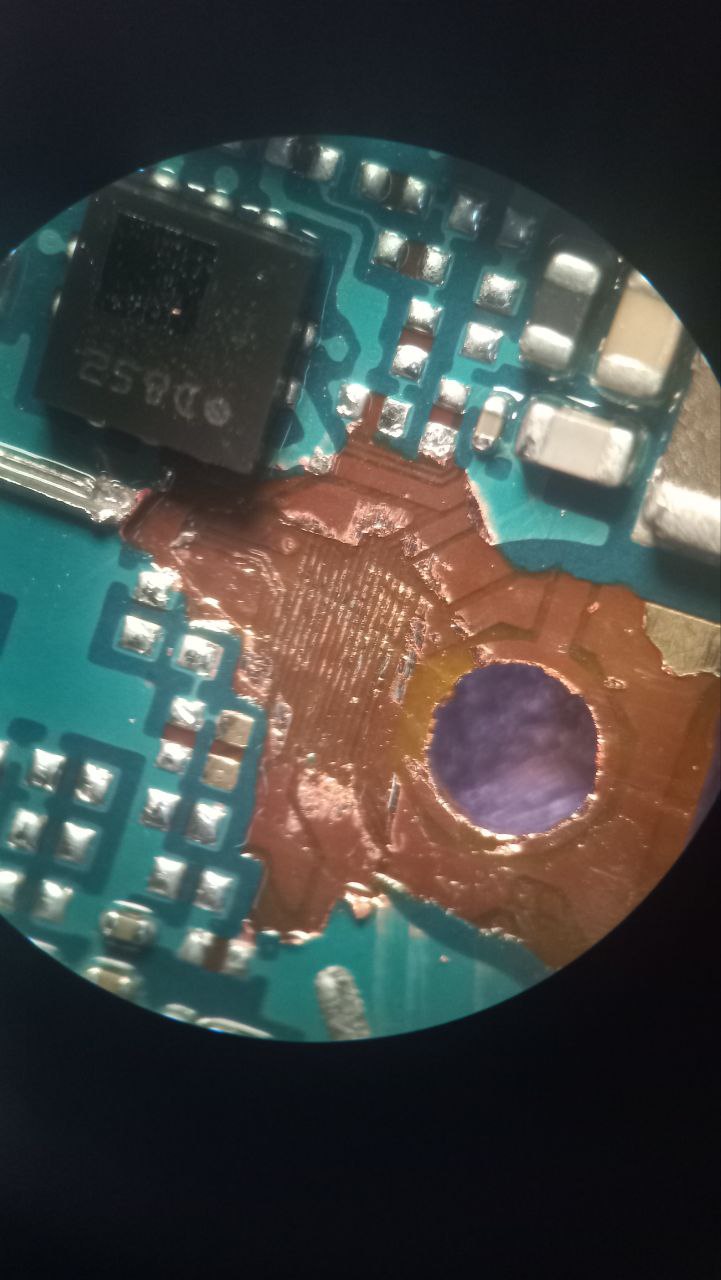

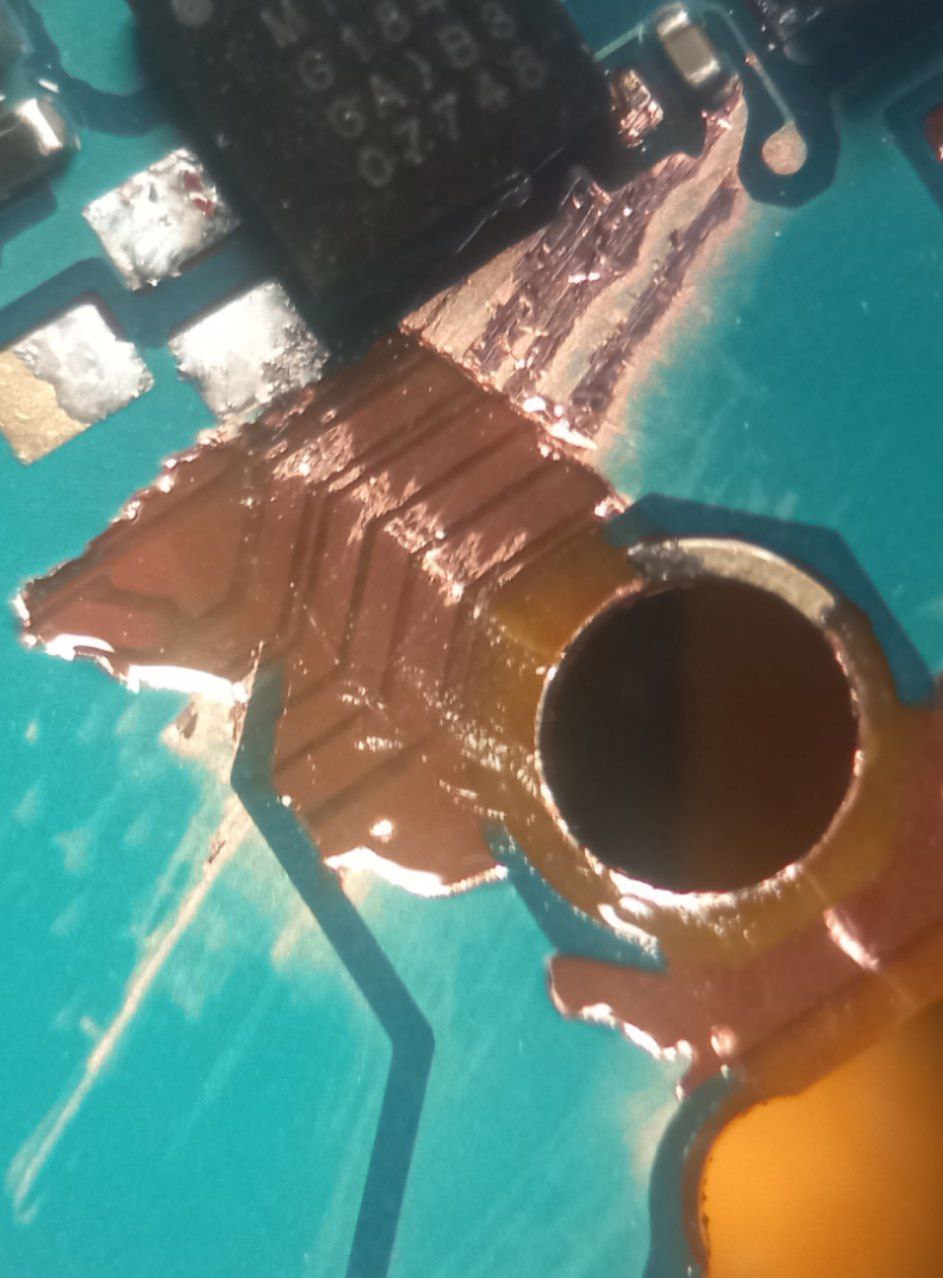

                            Насквозь прошёл.. ох это будет весело

                            • Peace

                              Веселье жизнь Я вот таким занимаюсь

                              • Dmitriy

                                Чтоб припаять такое я бы взял нашатырный порошок, хорошо помогает иногда)

                                • Peace

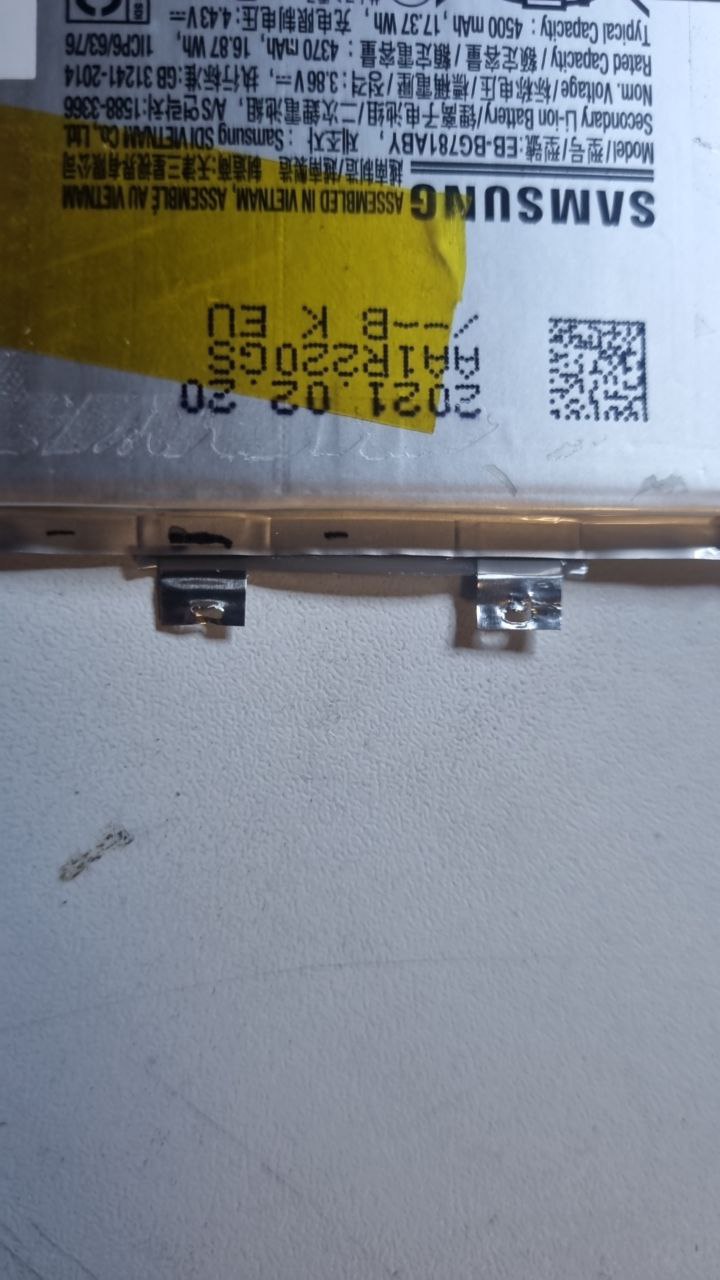

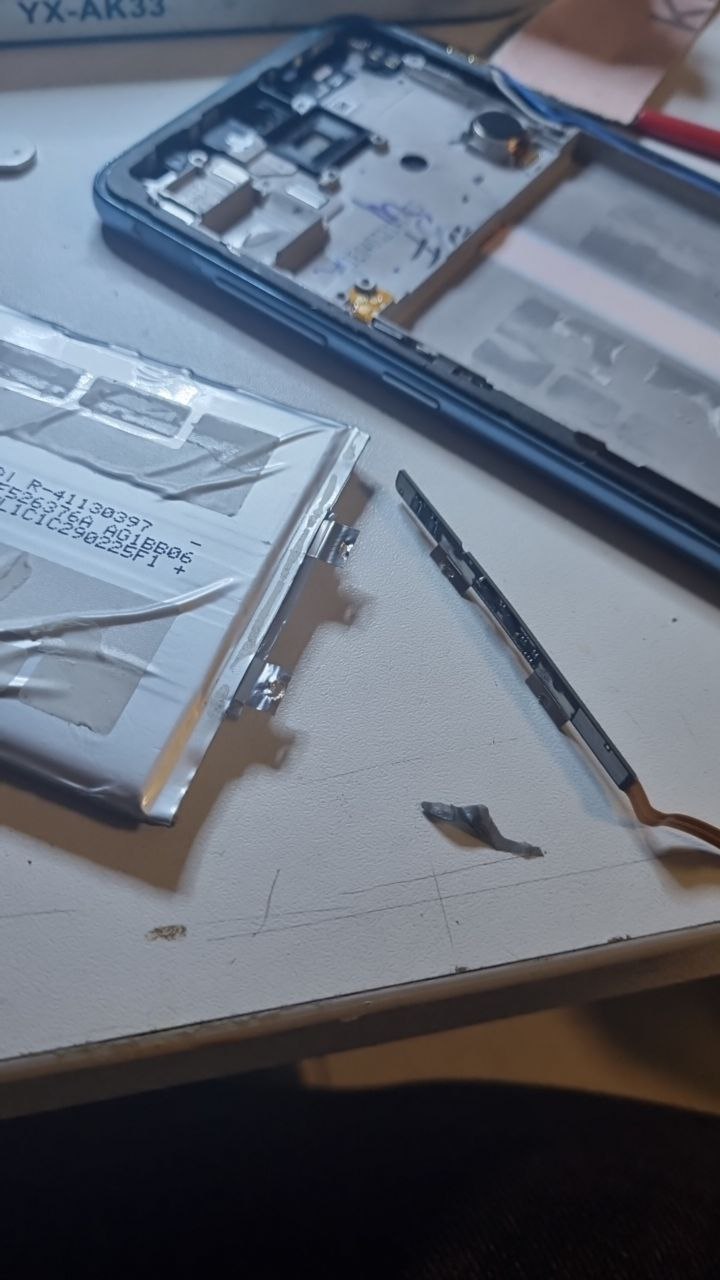

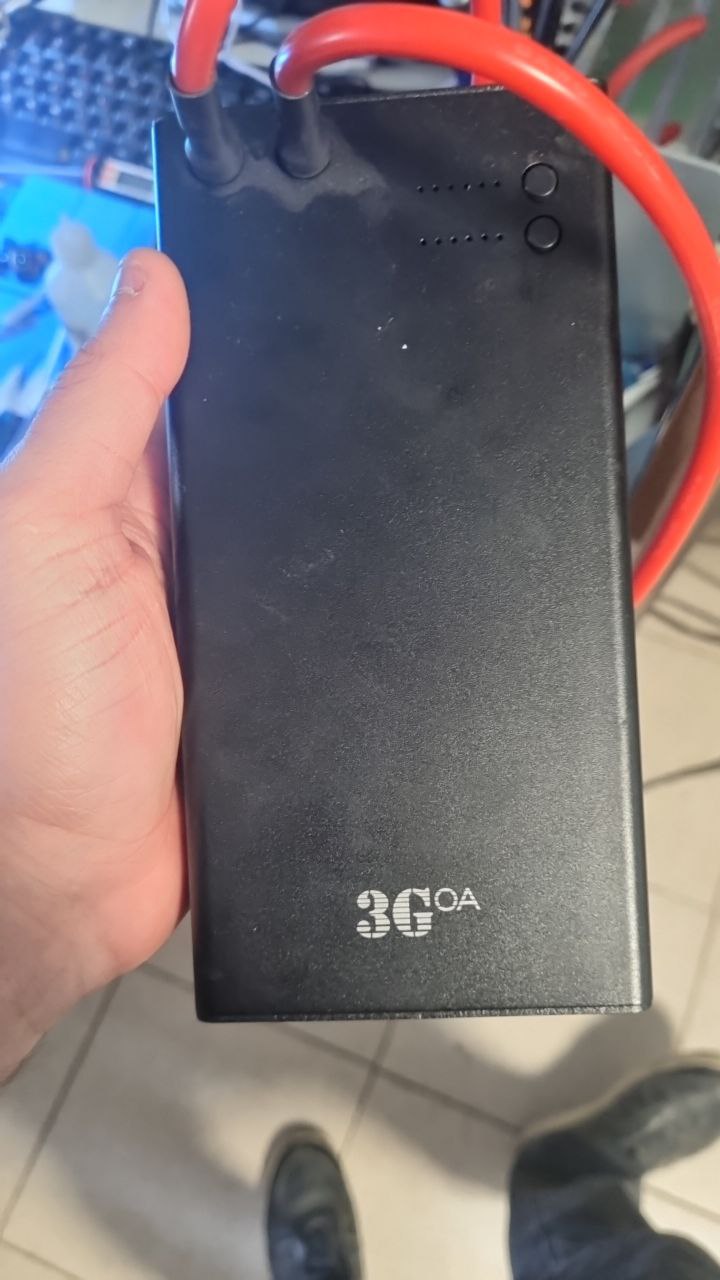

                                  Да я специально снял у меня шлейфа такого нету это от а52 , а насчёт припоять Во шо есть

                                  • Dmitriy

                                    О, ништяк

                                    • Peace

                                      Купил для яблочных акб , а по итогу реально незаменимая вещь

                                  • Artem

                                    Действительно, перепаять намного проще чем резать и варить. Покупали подобную сварку, пользовались по праздникам, спустя какое-то время акб в ней подохла и повторно не видели смысла брать ‍

                                    • Peace

                                      Насчёт дройдов не знаю не пытался отпаять но на яблоках три попытки и огорчительный , хотя паял я на 340 градусов, короче по итогу оставил эту идею, а вот так сколько не делал бы не разу возрата не было, все идеально чётко прям завод

                              • Buryat

                                Зачем резать. 450гр и отпаял паяльником

                                • Peace

                                  А кто сказал что я их режу , я бормашинкой контакты сверлю

                                  • Rustam

                                    Они же отпаиваются от платы. Зачем их срезать.?

                                    • Peace

                                      Да с айфоноских передалось , мне так проще

                                      • Artem

                                        Да и там же все отпаивается прекрасно, но те более нежные к температуре, угревать нельзя

                                        • Peace

                                          Ну вот , три попытки огорчения с того раза полностью отказался от идеи паяльником страх так сказать, легче немного помучится но быть увереным

                                          • Buryat

                                            На самсунгах акб 420-450 отпаял. Припой и на 300 запаял к другому контроллеру Без последствий

                                            • Peace

                                              Возможно ваше предложение насчёт отпаять куда лучше и проще, просто как я объяснил на андройдах не пытался вообще делать, а на яблоках обидка, в будущем на дройдах отпаивать буду , я так понял они не так нежны Ну я свою сторону объяснил за совет спасибо, меня тоже можно понять когда три раза грусть то хочешь не хочешь, а осторожничать будешь

                                              • Artem

                                                Смотрите по компаунду и расположению элементов. Если берете в руки платку дроида, а на ней все без компота — можете хоть на здоровье упаивать. Если компот есть, но все стоит далеко от места пайки — тоже можете паять, но поменьше фанатизма. Привыкайте к паяльнику, чувствуйте температуры

                                                • Peace

                                                  Этот навык нужно немного прокачать, я месяц как процы катать начал

                                      • Rustam

                                        Ну если проще то вопросов нет.

                                        • Peace

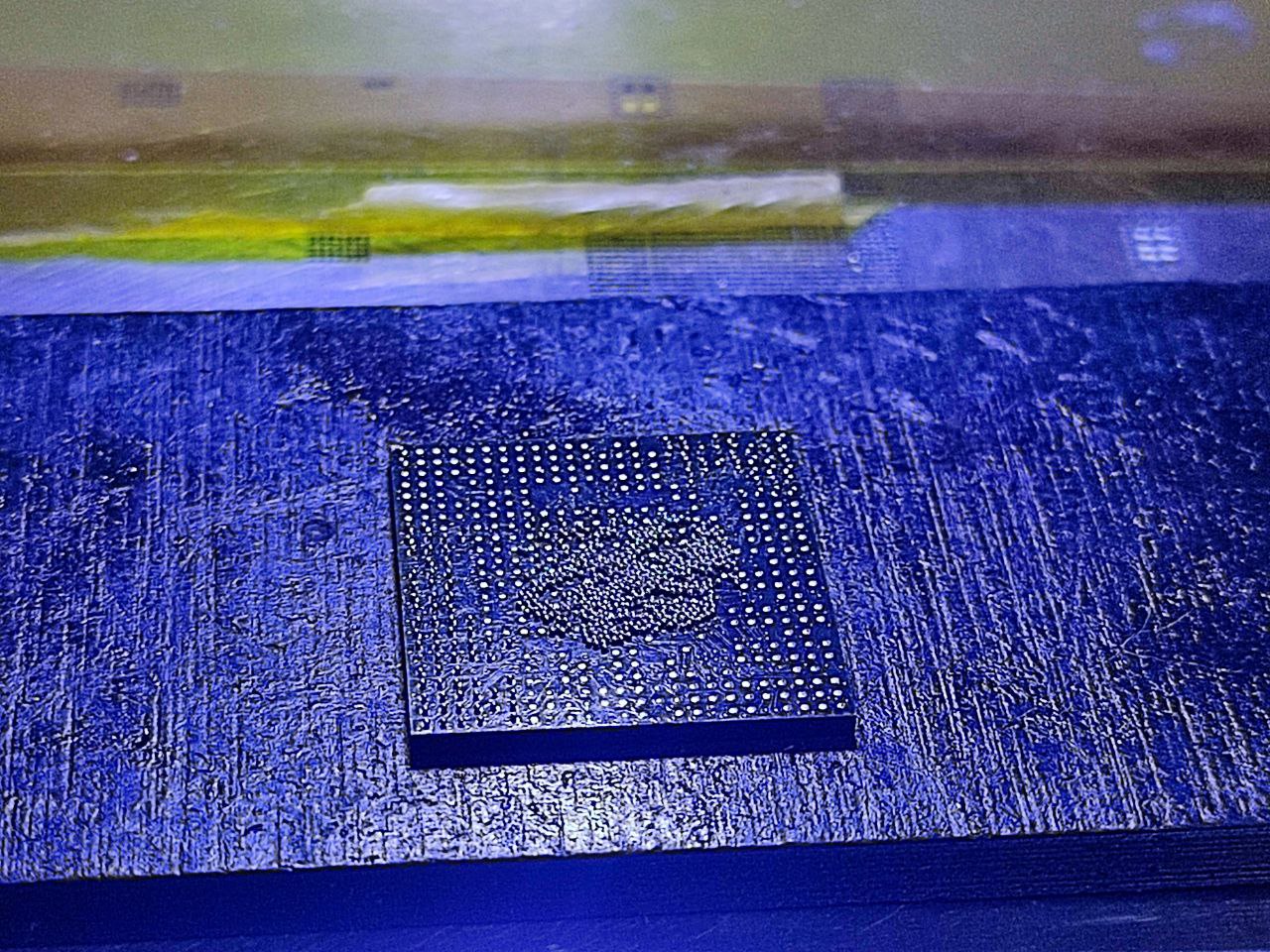

                                          Рустам ты этот проц каким трафаретом катал , у меня 720 дракон не где не могу его найти

                                          • Alex

                                            Универсальный разве не подойдёт?

                                            • Peace

                                              А це не ма его Думаю часика два управлюсь

                                              • Dmitriy

                                                5c/5s попробуй, а50 отлично катается, шаг похож вроде Шароёбство не порок

                                              • 40k

                                                Гораздо быстрее,не успеешь оглянуться, уже всё готова будет, самое главное, чтоб не отвлекали

                                                • Peace

                                                  Я прям внутренний дзинь прймал

                                                  • Serega

                                                    В оконцевке чихнул и дзен закончился )

                                                    • Peace

                                                      Для этого флюсом чуток помазал Зная свою криворукость

                                                      • Eshiev

                                                        Без флюса это превратится в нехилый такой челлендж

                                                  • Kopchenko

                                                    Продолжайте прокачивать скил шароебства)))

                                                    • 40k

                                                      Ну как говориться ни нашараебишься, не заработаешь

                                                      • Tps

                                                        шараебанье никогда денег не прибовляло, только убавляло, причем стремительно

                                                      • Peace

                                                        Забыли дописать геморроя

                                                        • 40k

                                                          Да ладно, руки сами всё делают Стилус от Samsung N8000, очень хорошо помогает мне

                                                          • Peace

                                                            Ага а пинцетик с лезвием так по приколу Умно

                                                            • 40k

                                                              Не много заострить и всё

                                                              • Peace

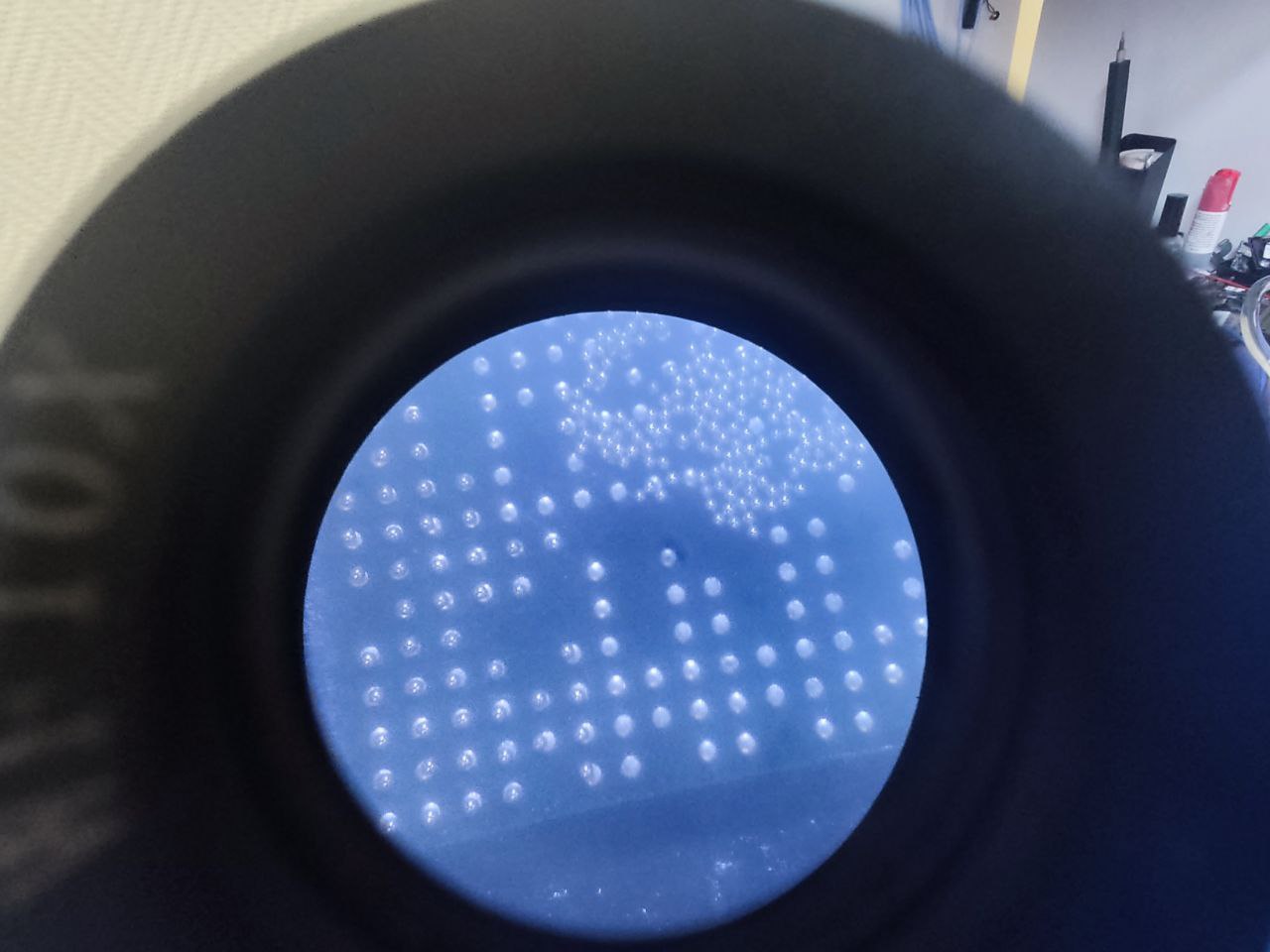

                                                                В первый раз потребовалось час времени второй раз мин 30 если не меньше

                                                          • Anonim

                                                            Шутниг. Возьми любой траф от ипфон 5 и накатай. Это жи мтк

                                                            • Peace

                                                              Жаль в моём случае прикол не работает

                                                            • 40k

                                                              Не шаг разные, ни один трафарет не подошёл, там не долго

                                                              • Peace

                                                                А че за проц

                                                              • Anonim

                                                                Универсала не слышал такого

                                                                • 40k

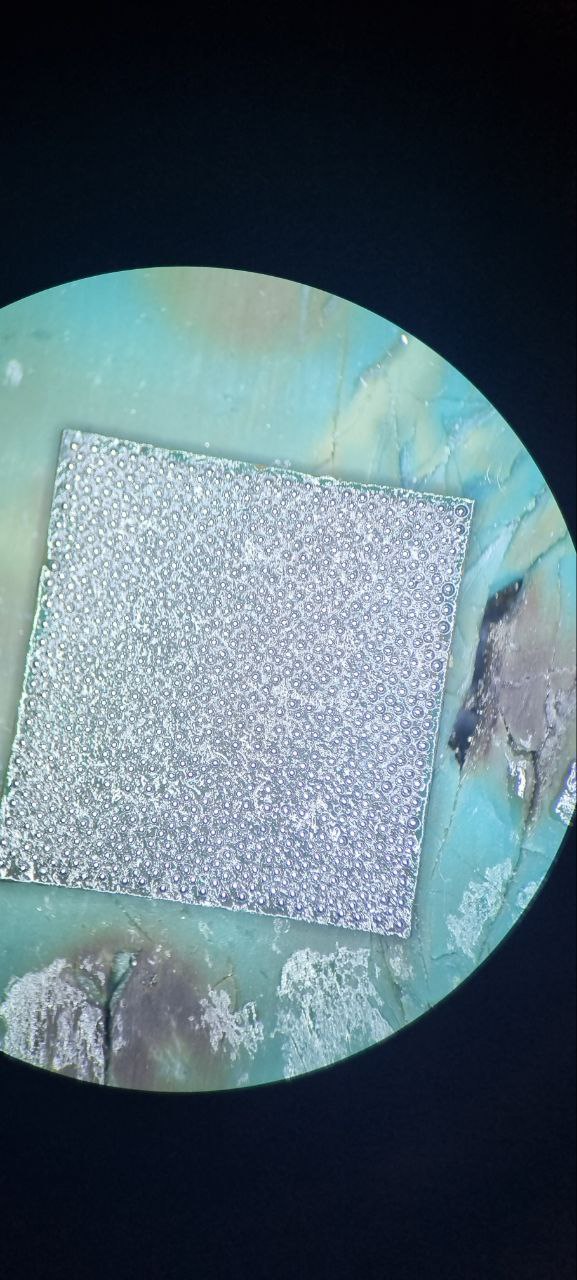

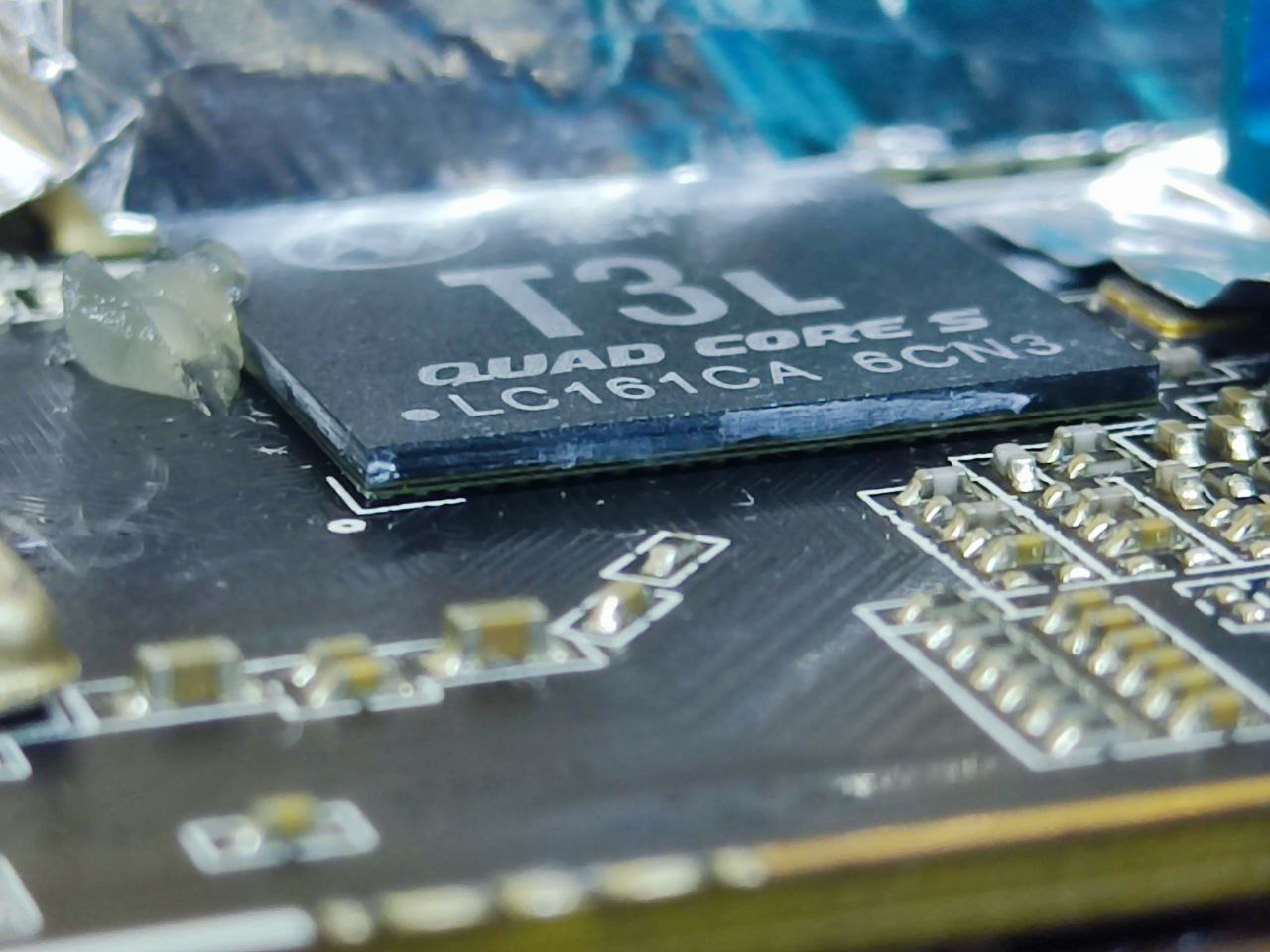

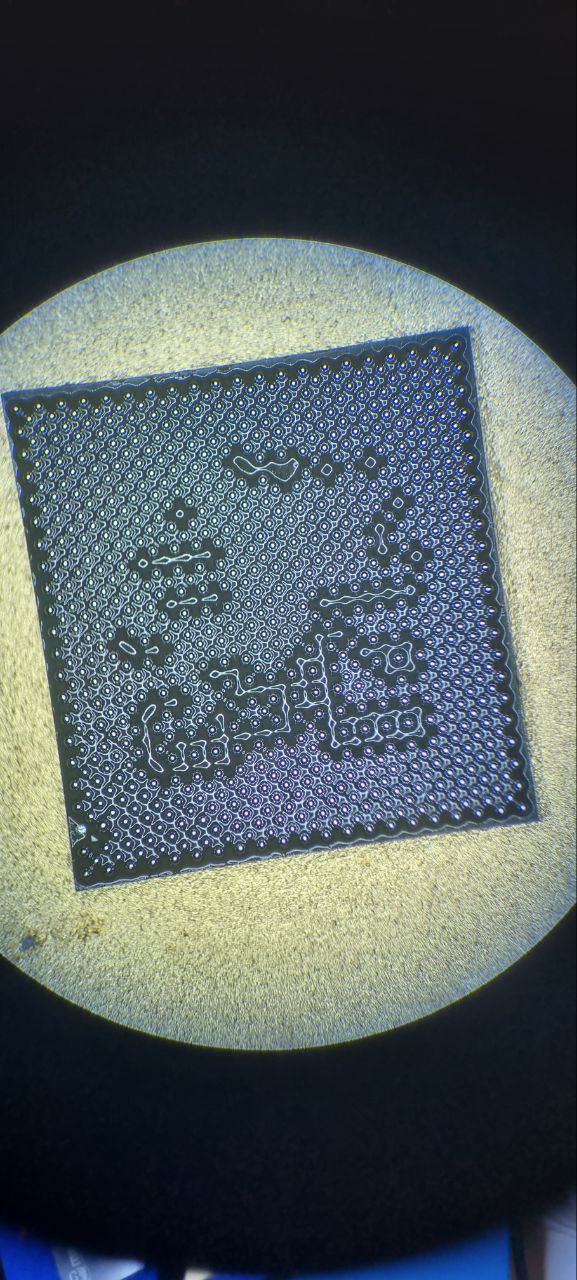

                                                                  На прошлой недели уже всё сделал, сейчас трафаретом буду cc2l plus катать Проц большой почти как видео чип

                                                                  • Peace

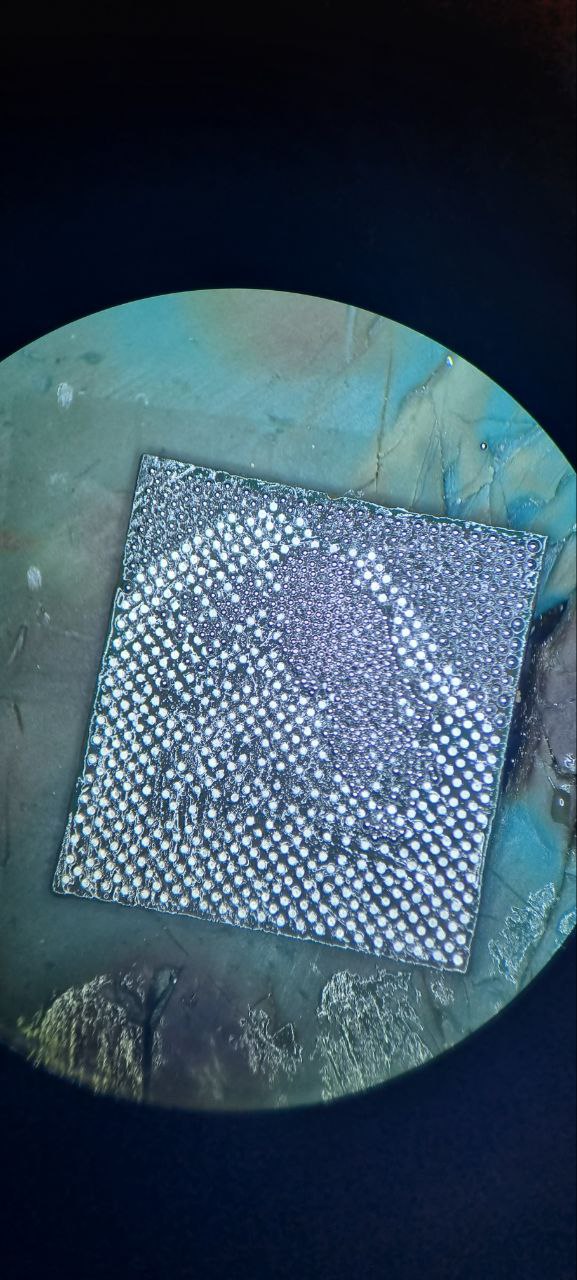

                                                                    Я этими шарами накатал других к сожалению не было По маркировке средний сплав до этого оперу x3 pro сажал на них вроде норм , Поздравляю себя с первым удачным реболом проца , и тут вопрос возможно тупой но всё же , из за того что нету коксиалок он может показывать перечёркнутый круг , и нет сим и нет сети такие надписи ещё

                                                                    • Eshiev

                                                                      Да Сойдет

                                                                      • Peace

                                                                        Ну всё тогда точно радость

                                                    • Rustam

                                                      Павел, у тебя времени свободного много)?

                                                      • Kopchenko

                                                        Сейчас нет, раньше было много)))

                                                      • Peace

                                                        У меня его походу слишком много

                                                        • Rustam

                                                          Тогда вперёд )

                                                          • Peace

                                                            Это вам в группу андройд Дубль два накатал экрана рабочего нету проверить но уже питания радуют Про пятак знаю сделал все по красоте

                                                            • Rustam

                                                              Завёлся

                                                              • Peace

                                                                По питанию да

                                                                • Rustam

                                                                  Значит проц сел

                                                                  • Peace

                                                                    Ну он раньше до одного ампера не поднимался

                                                                    • Rustam

                                                                      С вероятностью 99% он в норме )

                                                                      • Peace

                                                                        С моим везением я поймаю этот один процент

                                          • Rustam

                                            Универсальным вроде. Хотел заказать под него, но ждать долго было (

                                            • Peace

                                              По итогу как накатал

                                              • Anonim

                                                Универсал амаое

                                                • Peace

                                                  Ссылкой не поделитесь

                                                  • Anonim

                                                    Трафарет BGA универсальный (0.3x50x50 / 0.35x35x35 / 0.35x48x48 / 0.4x25x25 / 0.4x32x32 / 0.4x35x35 / 0.4x48x48 / 0.5x38x38) AMAOE https://taggsm.ru/index.php?route=product/product&path=900002_141&product_id=109366

                                                    • Peace

                                                      Рустам может как на яблоках какой то элемент замкнул , и и из за этого микруха в кз уходит, через блок падай питание на элементы может найдёшь, аз мог 1 ампер ма лела По вашему совету приобрёл и чисто сказать почему я раньше не додумался спасибо вам

                                                      • Rustam

                                                        Спасибо Сергей. Буду благодарен. Сомневаюсь. Надо завтра проверить

                                              • Rustam

                                                Я в принципе и универсальным катаю не хуже чем родным )

  2. Serega

    Там два резистора по килоому и потом в КП Проверь резисторы и подними КП прозвони от резистора до пятака КП
