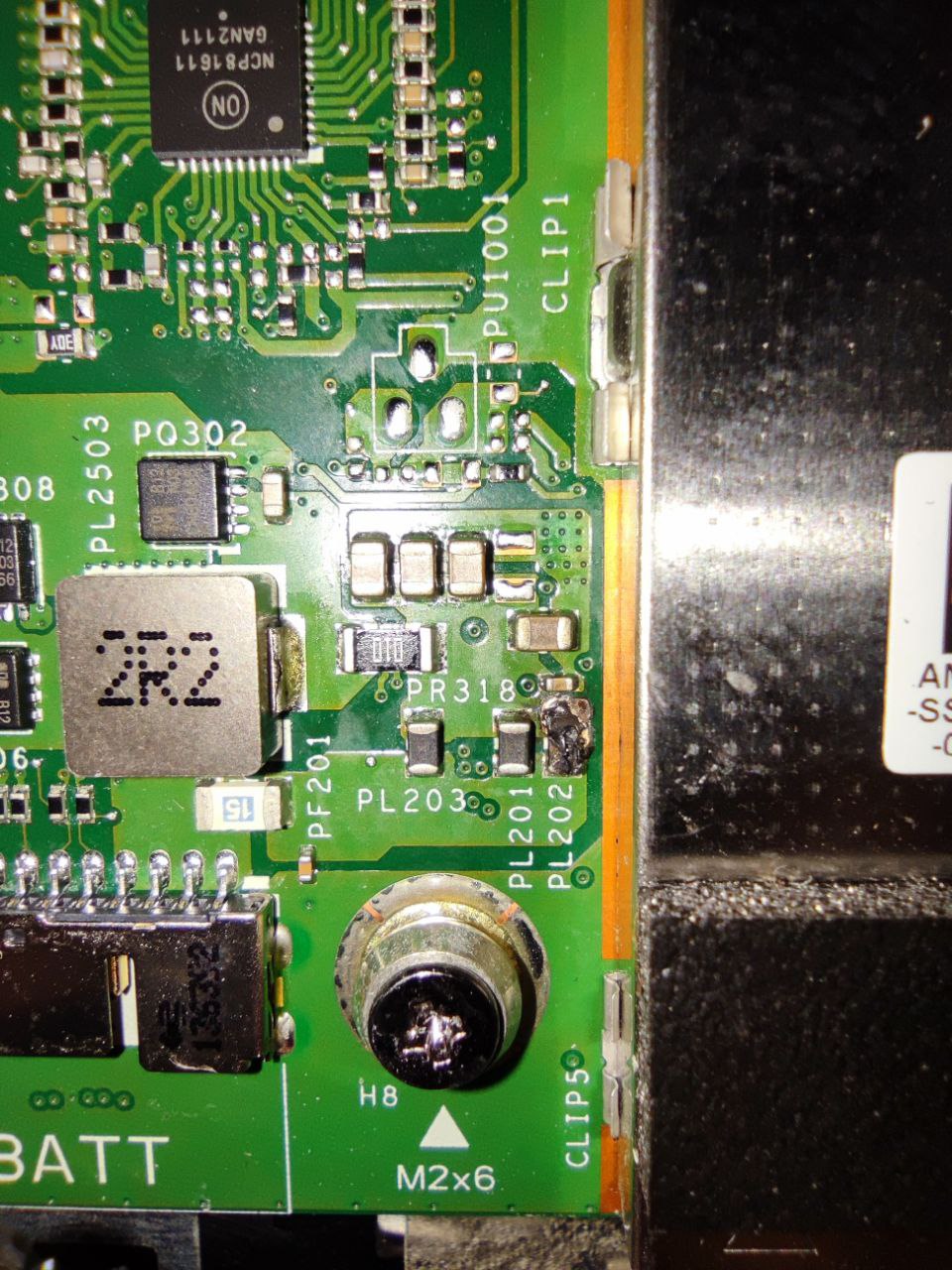

Здравствуйте, со мной случилось печальное мой брат решил мне "помочь" и пока я на работе самостоятельно доставить планку озу в ноутбук ), угадайте что произошло....хотя че тут угадывать...он не отсоеденил аккумулятор и замкнул дросель , крышкой которая закрывает планки Но на удивление, ноутбук работает как и работал, сегодня перепаял сам дросле на такой же , как вы думаете жить будет? Ещё бы подсказал кто , за что отвечает этот дросель, схему скачать не могу, потому что с Казахстана, и наши карточки перестали работать на ваших сайтах ( lenovo ideapad gaming 3 15ach6 это модель ноутбука
Комментарии: 25
Anton
надо не модель, а платформу ноутбука он работает лишь потому - что три дросселя стоят параллельно, но желательно восстановить по феншую
Baltazar13
Ну я тип перепаял сам дросель Меня еще удивило что ток один сгорел Коль они паралельно запитаны
Anton
ну и славно
Baltazar13
Просто я не мастер по идее ), закончил когда-то на электронщика....смотрю ноутбукера )) ну и вот....навыки в пайке чуть есть LA-K971P Rev:1A вот ты наверное про это ?
Anton
главное что "всея защита" именуемым предохранитель остался жив видно он вскользь и быстро задел, если бы крышка контактно приварилась - было бы хуже думаю
Baltazar13
Предохранитель вроде компанент PF201 если я не ошибаюсь, опять таки схемы нет....
Anton
он самый на 15А это
Baltazar13
Я не могу схему купить с Россиских сайтов ( Просто хотелось понять что это и за что отвечает Я думал что связано по питанию акб Но он заряжает Ноут работает
Anton
это и есть + батареи, идущий через предохранитель, потом на группу дросселей потом идет токоизмерительный шунт, и далее уже дроссель зарядки
Baltazar13

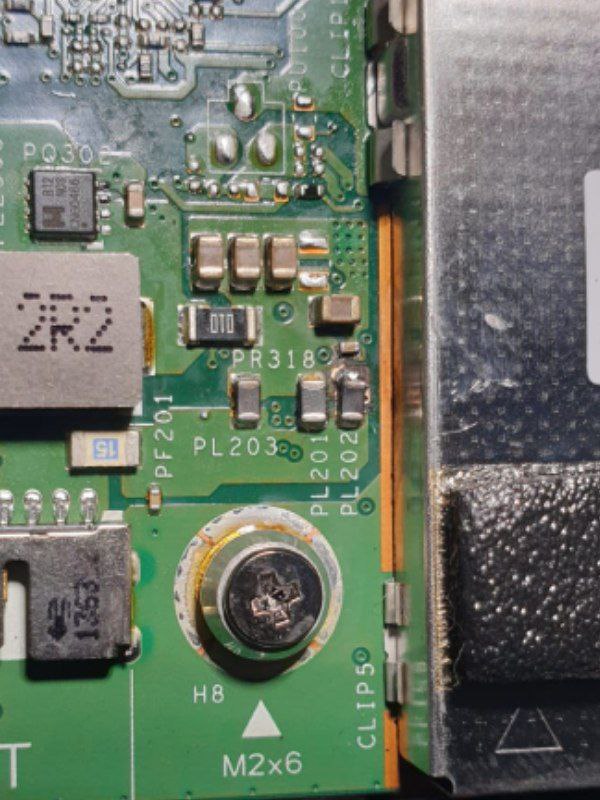

Типа ничего страшного отделаться лёгким испугом ? Поменял дросель и забыть ?)
Anton
да, здесь все просто, ничего другого кроме предохранителя и дросселей не могло выйти из строя
Baltazar13
Спасибо друг, теперь могу спать спокойно ) Своей работой тоже доволен ) , просто брат понес в сервис до того как я домой приехал и сам сделал , там ему зарядили ) 30к теньгой нашей ) это примерно 5 с половиной тысяч рублей ) Со словами там прогар сильный на текстолите придется восстанавливать )
Anton

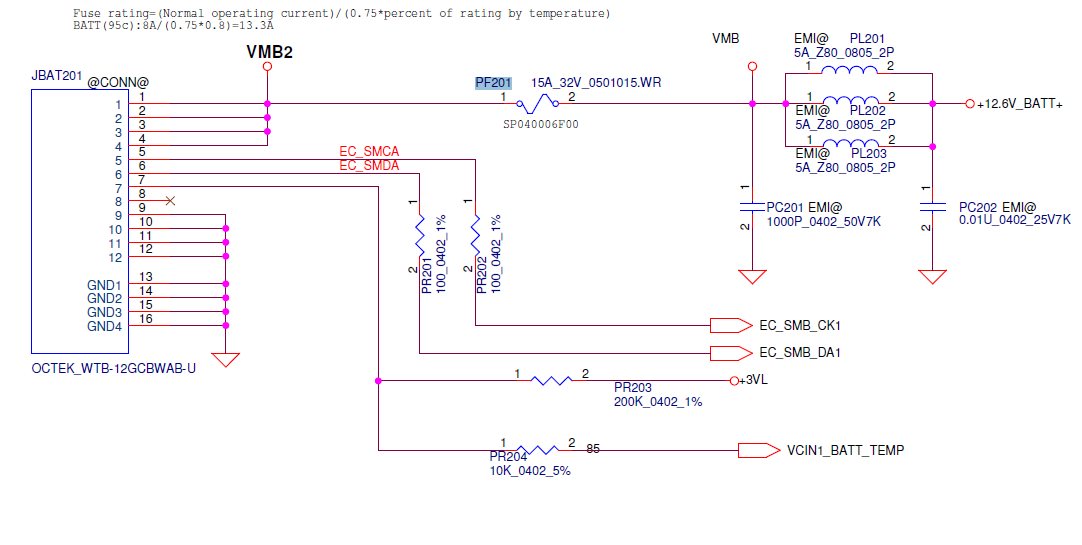

вот часть схемы от подобного ноутбука
Baltazar13
Благодарю
Anton
ну ремонт цепей питания, в рф +- такой же, на бюджетные ноуты 2500-3000, на игровые от 4000-5000
Baltazar13
У нас здесь все по-другому работает)
Aleksandr
Закончил электронщика и нестал электронщиком?
Baltazar13
Да )
Aleksandr
Нонсус
Baltazar13
Стал комерсом )
Anton
В Алматы есть хорошие ребята, но правда Казахстан большой, не знаю где вы территориально
Aleksandr
Казахстан большой?
Anton
я про территориальность)
Aleksandr
Та и нетакой уж он и большой
Baltazar13
Знакомый доверенный мастер и по совместительству приятель сказал, если самому не получится зделаю за 5 тысяч , это 1000 рублей Я сам с Алматы да )
