В другом чате вы про 10 кВт писали)) А так МК норм, хоть скалярное, хоть векторное можно спокойно лепить Только с таким модулем м.б. 1.5кВт))
В другом чате вы про 10 кВт писали)) А так МК норм, хоть скалярное, хоть векторное можно спокойно лепить Только с таким модулем м.б. 1.5кВт))
Комментарии: 5
Sergey
Это нормально, разные чаты - разные люди. Ок, пока останусь на том что есть. А в чем узкое место?
Alexandr
15А ток, а по мк и 103я хорошо подходит даже для частотника) сейчас на промэлектронике есть IKCM30F60GAXKMA1, можно что-то вроде 2.2кВт на них сделать и коллектор-эмиттер насыщение 1.5-2 против 1.8В-2,3 у фэйрчайлда
Sergey
Но написано что 15А на каждый коллектор (я так понимаю что на каждую фазу), то почему только 1.5кВт?
Alexandr

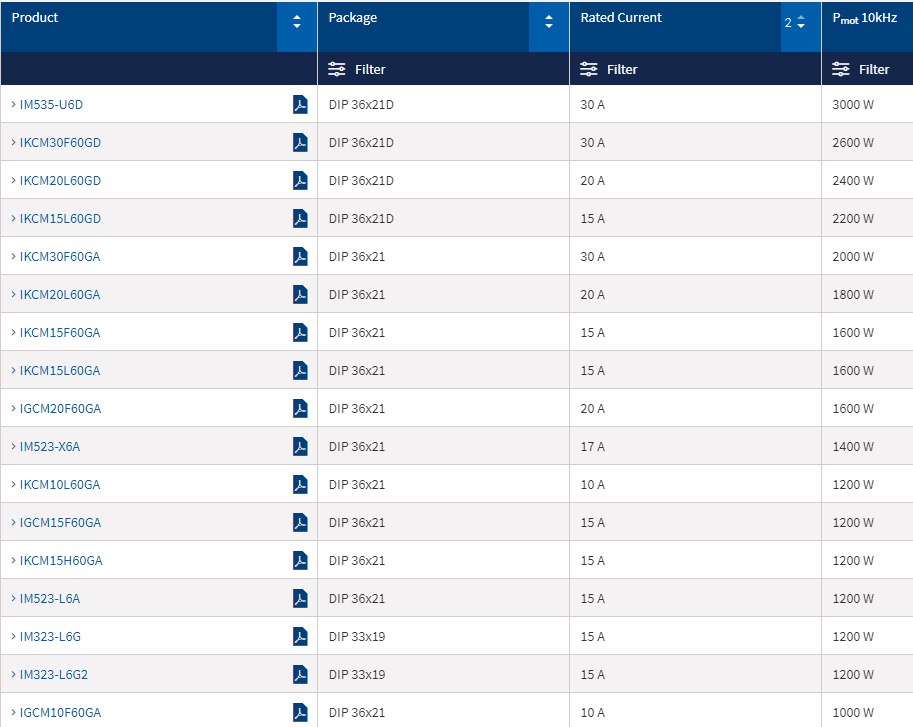

Ну ключи в режиме жесткой коммутации шлёпают, соответственно у них условия значительно хуже, чем просто пропускать 15А, а с ростом температуры переходов эти Амперы превращаются в тыкву. На примерно 70-80 градусах смело отнимаем процентов 30-40 от заявленного. Если первый частотник явно не помешает запас :) Плюс смотреть на то, как отводить тепло Это как потери от статики, так и динамические. И те и другие имеют тепловое сопротивление 4 градуса на Ватт, что тоже не стоит забывать, для примера аналогичные модули на 15-20А и большую мощность будут иметь теплоотвод менее 1 градуса/Ватт Для оценки примерно какой модуль на какую мощность можно рассчитывать. То, что сверху имеет лучший теплоотвод (GD на конце) и, как правило, меньшие потери на переключение
Sergey
Первый, но нужно с темой разобраться, т.к. в ближайшее время будет такая задача.
