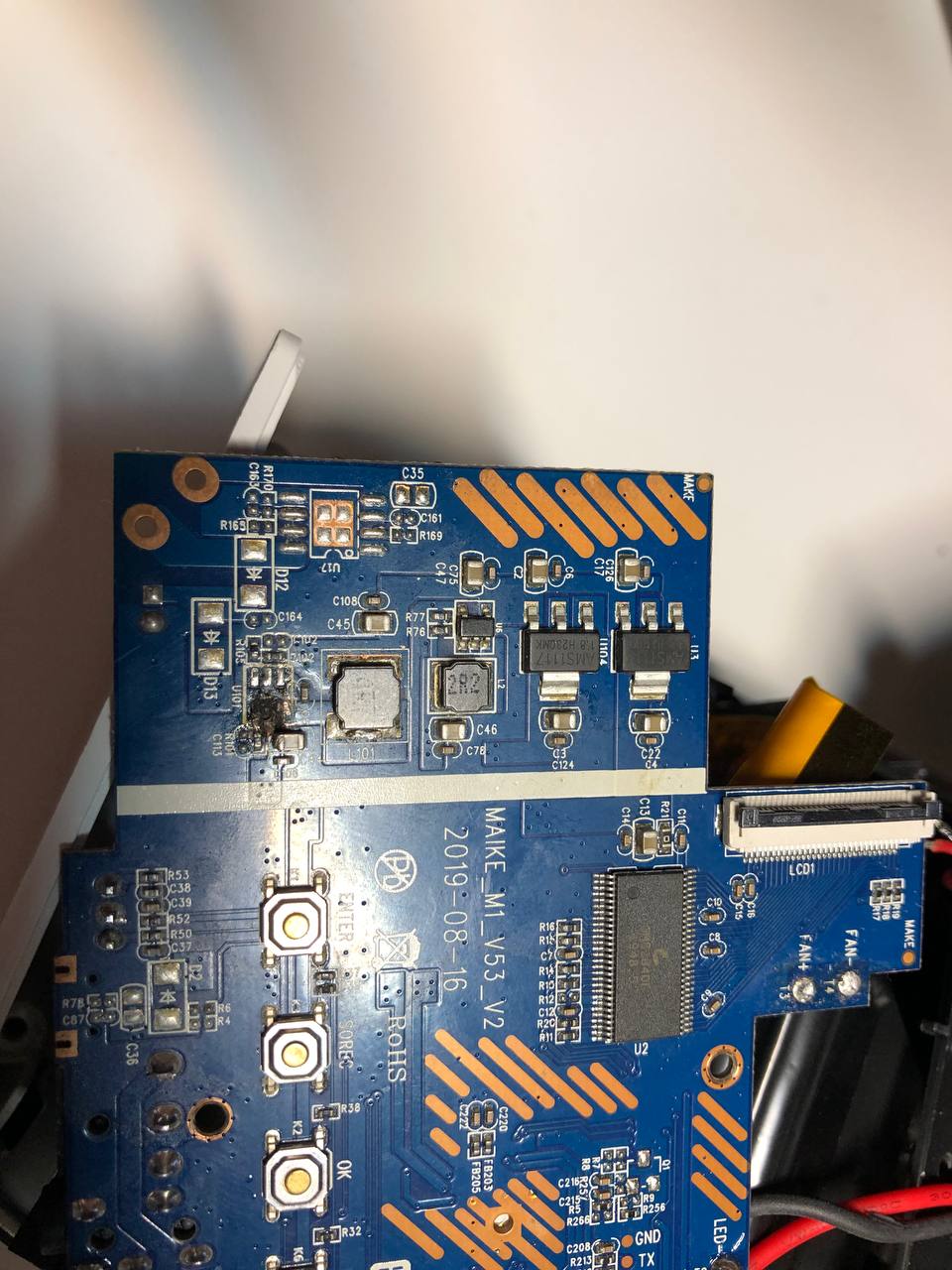

Всем привет! Активно копал интернет и оказался у вас. Я не специалист, и даже далек от уровня любителя. Имеется мертвый, китайский мини проектор, который перестал работать после неудачного включения от внешнего автоАКБ(в инструкции предусмотрен такой способ). Разобрал и увидел что полностью выгорел smd элемент, причём непонятно что он такое и за что отвечает. Возможно ли определить что это за элемент, заменить его и пользоваться проектором дальше? Так же интересны ваши идеи, что можно сделать из метрового проектора (кроме фонарика ). В общем и целом, если есть интерес и свободное время, помогите разобраться)
Комментарии: 116
Anonim
Похоже на дц-дц преобразователь
Pavel
шимка дц дц там дальше дросель нужно амси прозванить на кз если пробиты то в утиль думаю проц мертв
Alexandr
Амси это один элемент или группа? Смогу мультиметром простым проверить?
Pavel
найди даташит
Region0123
Если ams не пробиты можно попробовать подать 5в на их вход ( желательно плавно) и посмотреть.
Pavel
от 12 машины врятли
Anonim

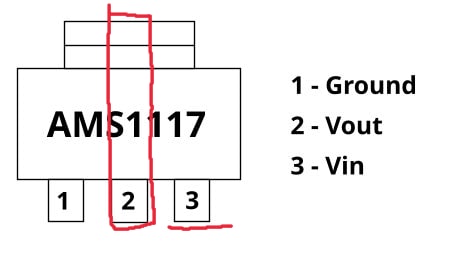

Вторую и третью ноги прозвони на пробой Запросто
Region0123
Вдруг он фартовый
Pavel
я бы их сдул и померял отдельно
Anonim
Там пульсаций больше допустимых 15-16 вольт
Pavel
и проверил тоже
Region0123
И еще в плате заодно может за ними уже коротнуло.
Anonim
Зачем "сдувать" амски? Они прекрасно снимаются паяльником Короче тут позвони - если коротыш - то пизда рулю
Anonim
А еще между второй и первой - тоже проверь
Pavel

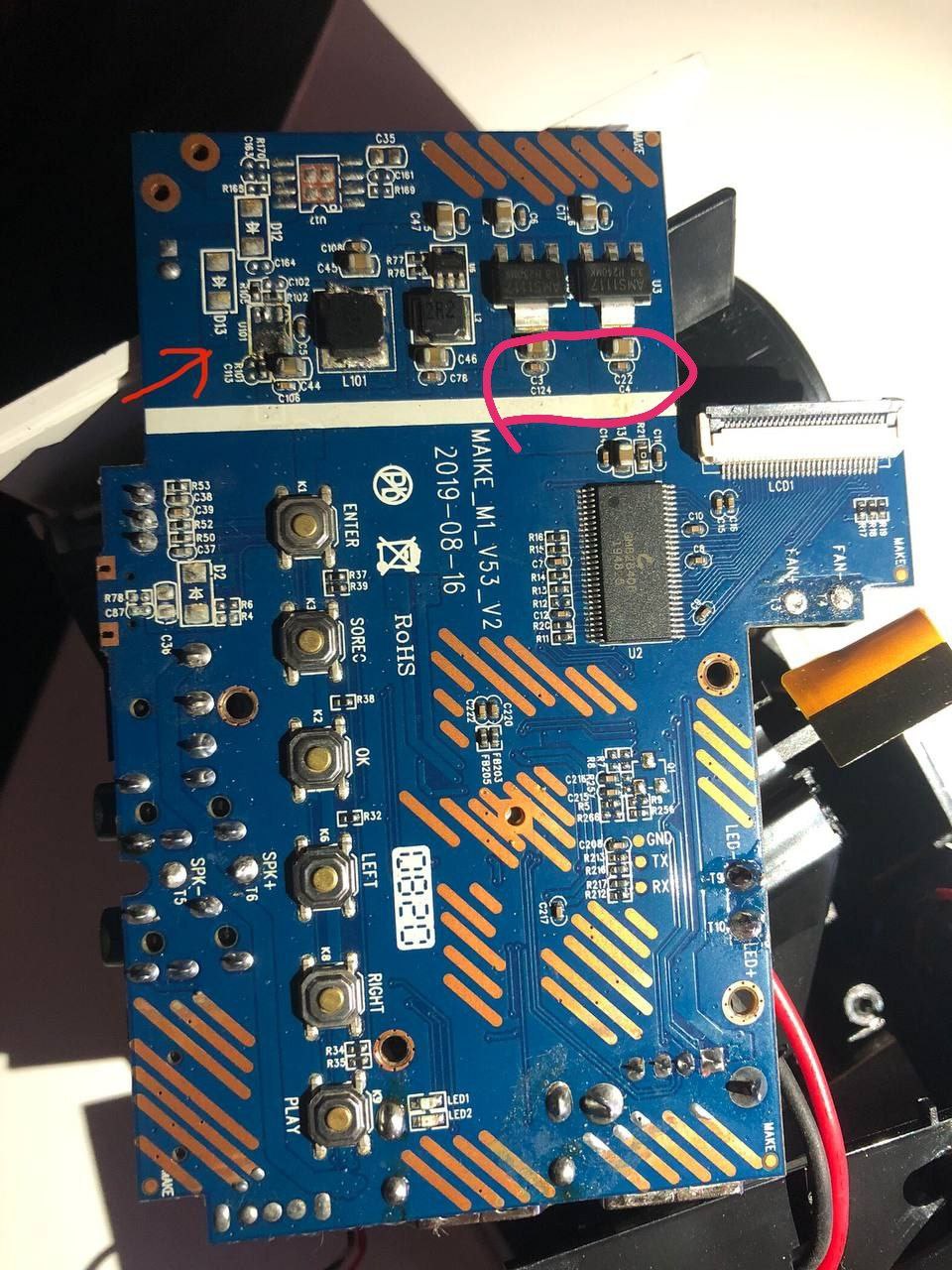

я все дую лень матушка жало переодеть фен ближе) вот тут померить сопротивление после того как снимешь
Alexandr
2 звенит с большой ногой, 3 не звенит, между 2 и 1 не звенит
Anonim
Так 2 и есть большая нога
Anonim
Это что, фишечка такая - подавать напряжение в любой непонятно ситуации на плату без достоверно установленного факта, что кз или пробоя нет?
Alexandr
Один щуп на 2, второй на 3 - не звенит
Anonim
Ну повезло значит вход с выходом не пробиты)
Alexandr
На табло показывает 550
Anonim
А мне кажется или дросселю тоже поплохело?
Pavel
ом килоом мегоом есть чем их снять? сними и звони выше что я обводил
Alexandr
Дремель только если
Pavel
там кондеры
Region0123
Чё там думать? Раз к-з нет, подавай 5в да и все, а потом думать будем.
Pavel
и как ты собрался дороги востанавливать
Region0123
А зачем нам дороги. Запитать просто от внешнего 5в
Pavel
ну зааем то там стояла шимка
Region0123
Может там не шимка
Pavel
пилить не нужно хтя вчера я как раз дримелем и работал))) но там было кз 220
Anonim
А то есть у тебя ни фена ни паяльника нет? Так тчо ты хочешь?
Alexandr
Спокойно, паяльник есть
Pavel
фото а то сейчас выяснится что он ват на 100
Anonim
Да хоть на киловатт. Если жала правильные, то какая разница?
Pavel
отслаение
Anonim
Отслоение чего? Если все правильно делать то ничего не будет
Pavel
ну значит я рукодоп, я переодически 0.1 перегриваю
Alexandr
L101?
Anonim
Мощность паяльника != температура. Может ты просто паял на 500 градусах? Да. Сфоткай в упор этот участок вместе с микросхемой Чтоб дорожки видно было
Pavel
у меня квик индукция, и один фиг пару раз было
Alexandr
Да китайский, маленький для бытовых целей простых
Pavel
сойдет
Anonim
А на микрухе опозновательные знаки остальис?
Alexandr
Нет, она испарилась
Anonim
А дроссель рядом живой или мне кажется что ему тоже пизда?
Region0123
Я ж говорю, если не пробиты
