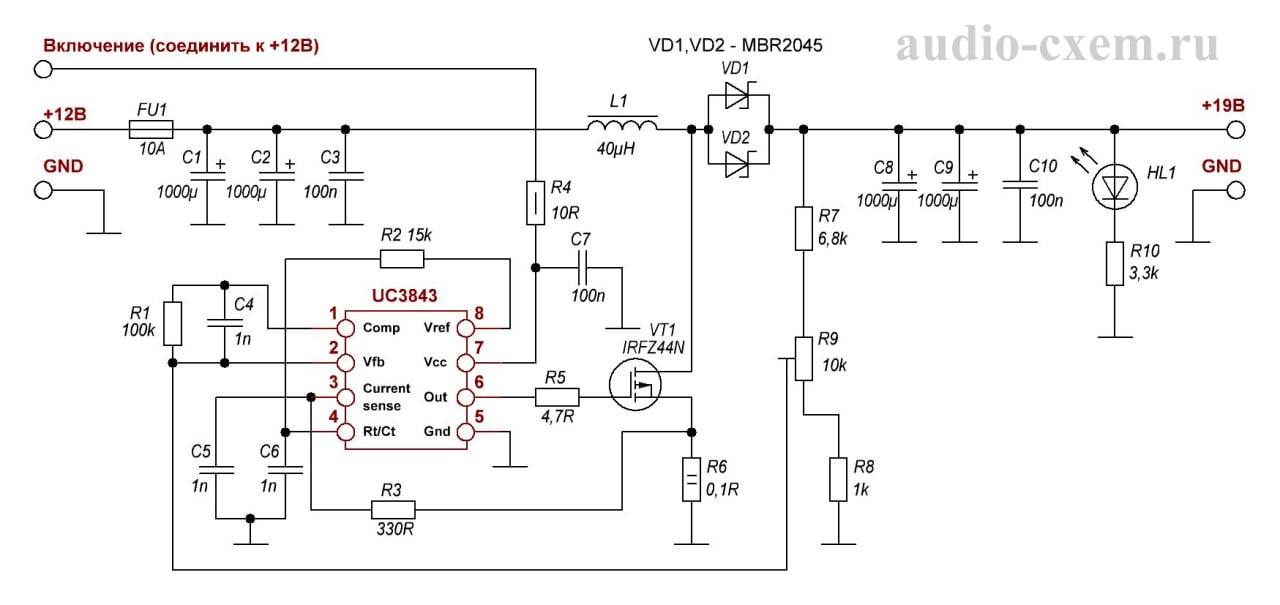

Всем привет! Кто шарит за DCDC в частности step-up конверторы? Собрал один девайс, он вроде заработал, пытаюсь отжать побольше мощности, но не понимаю чего не хватает чтобы получилось. Толи катушка насыщается, толи скинэффект, толи что... Как понять в чем затык? Частоты шим (uc3843) пробовал разные, от 80 до 300 кгц схема такая
Комментарии: 13
Vladimir
А это не получается, оно в чём выражается?
Albert
Удается добыть из устройства около 40ватт (24в, 1.5 ампера гдето), когда больше - напряжение перед диодами превращается в меандр, записал вот гифку как меняется напруга после катушки, с ростом нагрузки:
Vladimir
Поди защита по току срабатывает, тогда R6 уменьшить надо
Albert
а блин, гифку нельзя сюда постить( короче в прямоугольник превращается R6 пробовал уменьшать (шунтировал еще одним 0.1) - особо не меняется ничего(
Firelander
перед диодами или после (на конденсаторах в смысле)?
Albert

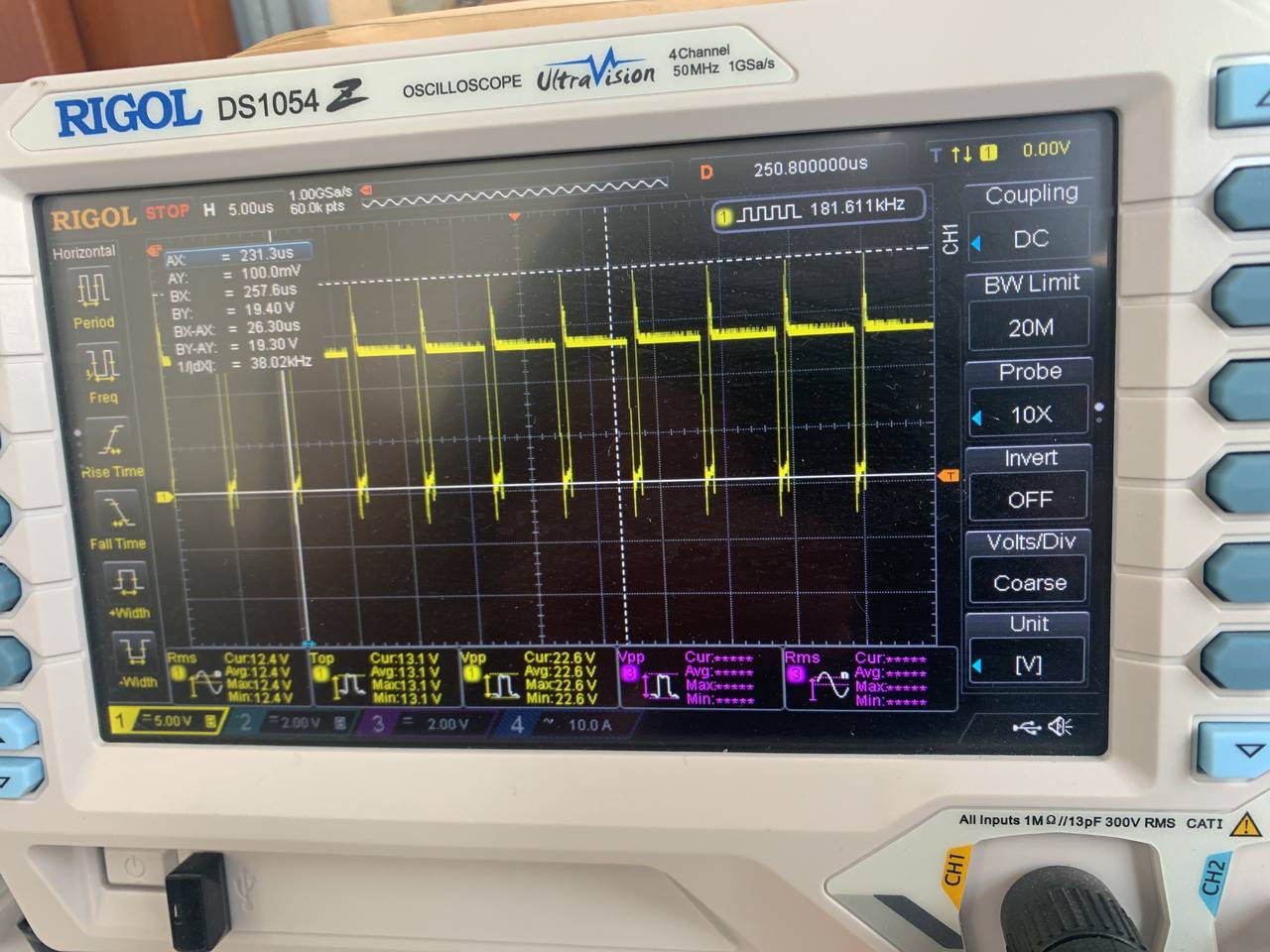

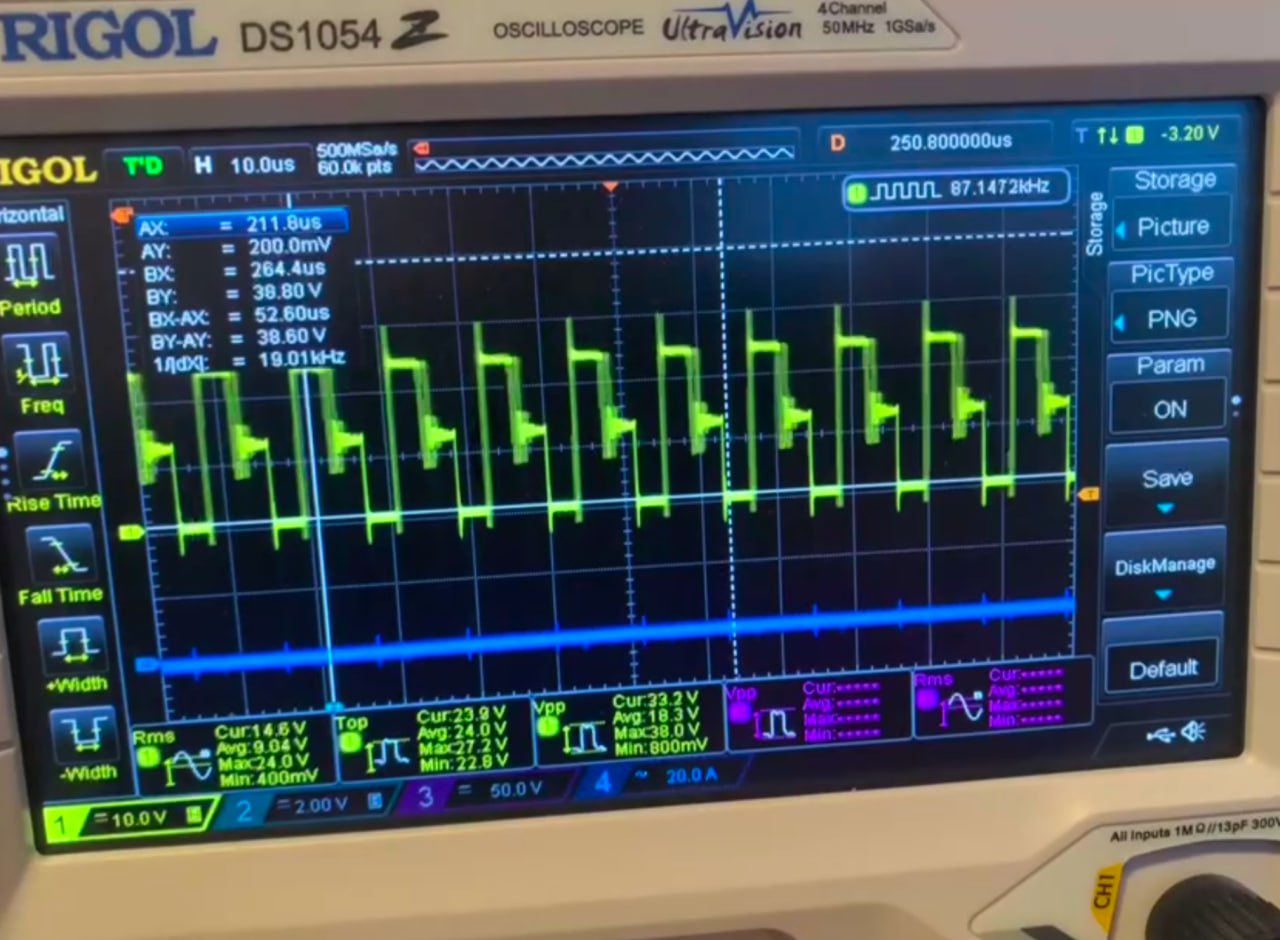

между катушкой и диодом вот так выглядит на сравнительно небольшой нагрузке Вот так - когда уже больше не тянет
Artem
Надо катушку с меньшей индуктивностью. В этой не успевает нужный ток нарасти при этой частоте
Albert
а уход в насыщение выглядит как этот меандр выше какраз ,так? 40мкГн, но пробовал и 100+ хм, я почемуто в большую сторону думал... попробую
Andrey
очень странно, что скважность не в ту сторону ползет.
Vladimir
На 8 вывод кап к земле надо повесить 1 мкФ керамику, но это просто по ДШ так положено)) не факт, что даст эффект
Albert
звучит разумно В общем, я понял что я про катушки не понимаю чего-то важного. Пробовал кольца: синее, зеленое, желтое (от блокпита компа) - все примерно одинаково себя ведут — при росте нагрузки растет заполнение (см осцилограма 1), а потом упирается в предел(см осцилограма 2) Думал, может частоту поднять и за счет этого получится добавить мощности - но тоже особо не влияет (процентов 10-20 разницы) а вообще - хочу отжать из этой схемы 24в, амера 4-5, это реально из нее выжать?
Artem
А ещё диодам будет жарко на таком токе
Sat
микре 30 лет , надо взять навее, частота больше , индуктивность меньше , ток больше
