Нужна консультация людей которые умеют разводить топологию плат=) нужно ли разделать аналоговую и цивровые земли заливать ли вообще все слои землей или один из внутренниз из 4хх слоев выделить чисто под питание питание делать полигоном или деревом меня прям так задолбали эти вопросы, я немогу найти однозначного ответа
Комментарии: 13
Karboflex
я вот нихера не умею но однозначно могу сказать что цифроземлю от аналоговой отделяют) https://t.me/electronix4k/624 тут смотрел?
Maxim
После этих слов начался сущий кошмар. А вообще утром начнется, все проснутся, прочитают и пойдет жара, разнесут все в пух и прах. От себя вкину пять копеек - обычно производитель всякого шибко нежного аналогового добра в даташите пишет рекомендации по топологии. Соответственно в первую очередь я бы исходил из максимальной дешевизны изготавливаемой печатной платы, добавляя всякие внутренние слои, полигоны и тому подобное в случае только если в даташите на АЦП скажем производитель скажет "делать то, то и то, с размерами не менее N"
Vga
видимо потому что его нет)
Magistrdev

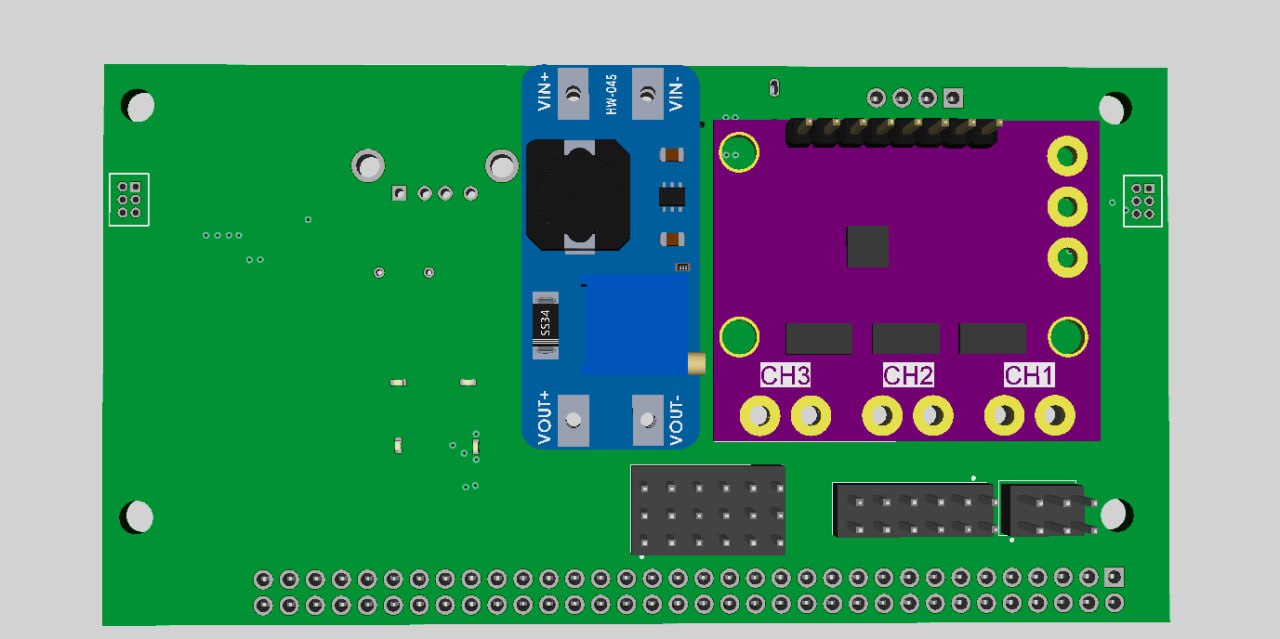

очень грубо выглядит вот так
Vga
а что это вообще? если не лезть в некоторые области, то обычно достаточно не творить открвенную хуйню чтобы работало
Magistrdev
короче это 2 трансивера по краям(площадки под ufl) ониже 2 программатора, fe1.1s (usb hub) и stm32 в качестве "порт экстендера"
Serge
Кто-нибудь тыкал софтину balor для управления лазерами?
Magistrdev
ну и все это идет на большую гребенку
Serge
Там богато напитонено, а я не пойму, как при печати текста понять, влезает ли текст в заданную область, средсвами балора, без ручной растеризации
Magistrdev
а еще вопросы поползли потому что Silabs в референсах рисует "напохуй" а книжки которыми со мной делились такие "ТЫШООО так низя"
Vga
ИМХО - радио трассируешь по даташиту, усб правильными дифпарами, на остальное примерно насрать ну еще кварцы не тянуть через всю плату, да, и особенно землю к ним
Serge
Есть ответы, работающие в 80% случаев)
Vga
это как раз ответы класса "не твори хуйню и похуй"
