1. Maxim

   • 31.05 2023 20:10:23

   В даташите на трансиверы инфа сотка есть пример топологии передающего тракта. Хотя даже не так. У вас судя по всему там даже фильтр никакой не требуется а просто вывод на разъем и никакой антенны на плате нет

   • Magistrdev

     • 31.05 2023 20:13:06

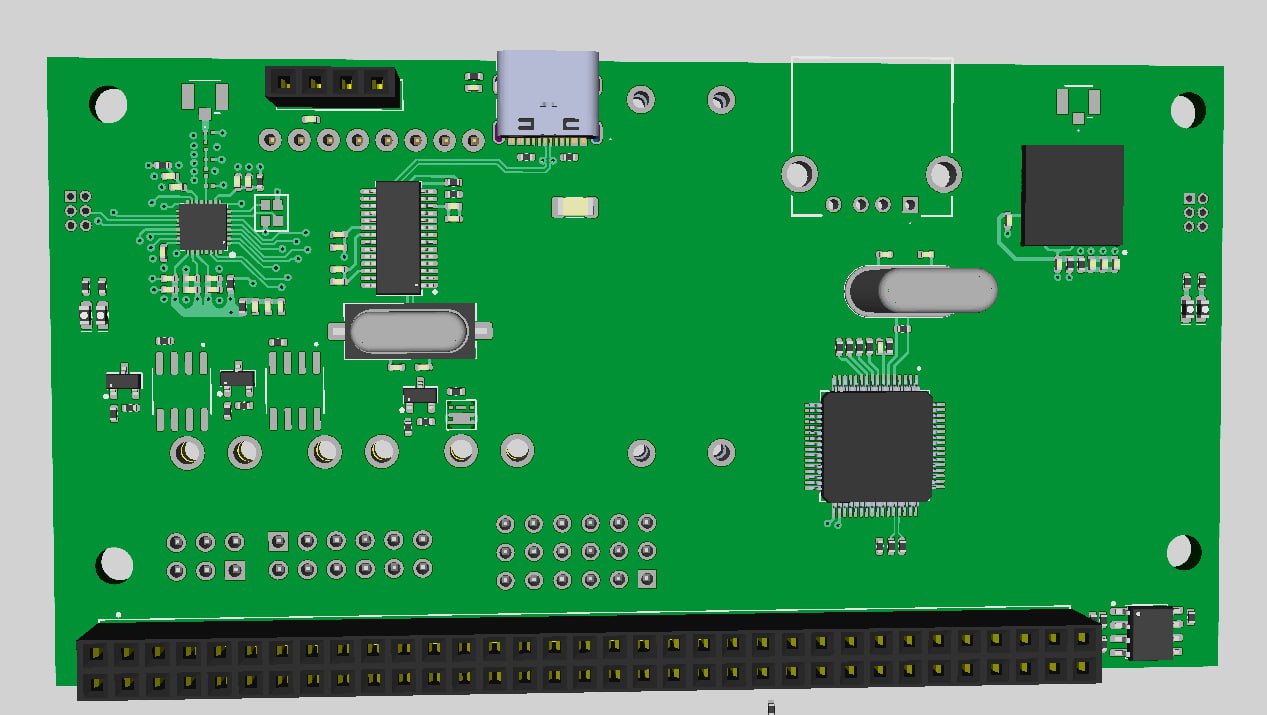

     антены на плате нет, они на разъеме, я переживаю как повлияет DC-DC повышайка распаянная на отдельном модуле и припаянная к основной плате снизу, на расстоянии в пару/тройку милиметров ну я землей заливаю все 4 слоя где можно

     • Maxim

       • 31.05 2023 20:13:54

       Посмотрите даташит. А вообще вряд ли, у меня sub 1ghz лежит прямо на модуле питания с другой стороны платы (там два dcdc и лдошка) и ему хорошо, никаких проблем не было

       • Magistrdev

         • 31.05 2023 20:14:43

         сабгигагерц, вообще как будто лояльный ковсему, вот 2,4 гигагерца по нежнее как будто

     • Vga

       • 31.05 2023 20:16:05

       ну так отодвинь ее если переживаешь
