Вопрос из категории "подумайте, позязя, за меня". Суть: есть, кароч, нагревательный элемент в количестве две штука, каждый кушает 12V 30A. Стоят эти нагревательные элементы в левой и правой половине лобового стекла моего драндулета. Генератор установлен 90А. Соответственно, если я включаю оба элемента одновременно, мотору сильно плохеет. В мою больную голову пришла идея сделать на NE555 переключалку лево-право-лево-право в цикле, чтобы не грузить бортовую сеть и не тянуть AWG 35/30 из-под капота в салон, у меня всё же не электромобиль чтобы провода с палец диаметром кидать. То есть можно сделать что-то типа ШИМ, только он будет в противофазе у обоих нагревателей. Но вот как понять какая должна быть частота переключения? Чтобы соблюсти две вещи: не перегреть симистор (который будет типа твердотельного реле) и поймать инерцию нагрева, мол, оно же остывать должно медленнее, чем нагреваться (хотя в этом тоже не уверен, зависит от теплопроводности триплекса, в котором нити нагрева располагаются). Гуглил чо там по ШИМ для ТЭНов, но вот графика зависимости частоты от ускорения набора температуры при одинаковой скважности я найти не смог (еще бы). Может я дурак и надо как-то иначе делать в плане схемотехники? Менять генератор не хочу, да.
Комментарии: 32
Sergey
Включить нагреватели последовательно и не ипать мозг. Получится тоже самое, только без геморроя.
Constantin
у стекла три контакта, один общий для обоих половин, второй и третий для правой и левой половины стекла. Так вот, общий я уже кинул на массу под потолок, и разобрать это снова - то еще развлечение
Argentina
шим не нужен
Zoog
Симистр, серьёзно? на нём будет 50Вт рассеиваться. Далее, что это за обогреватели по 360Вт, это кабина или гриль? или автобус? Проще и дешевле всего для новичка - поставить реле, на 25-30А есть небольшие, для печчатного монтажа, на 40+ - уже на винтах всё. Частоту можно сделать хоть 0,01Гц.
Constantin
производитель такое предлагает вообще, отсюда и вывод по энергопотреблению обогрева. Аналоговые реле не очень люблю, особенно когда в мороз залипают. И хочется извратиться :)
Argentina

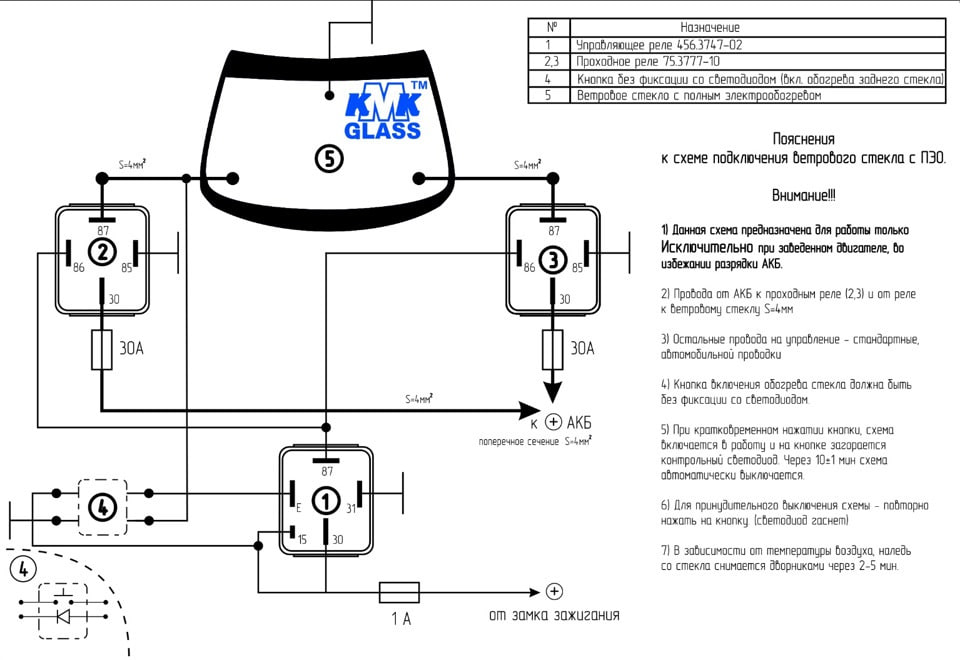

это просто схема включения.
Zoog
кстати, а как она работает? упр реле самоблокируется или как? и как оно выключается?
Constantin

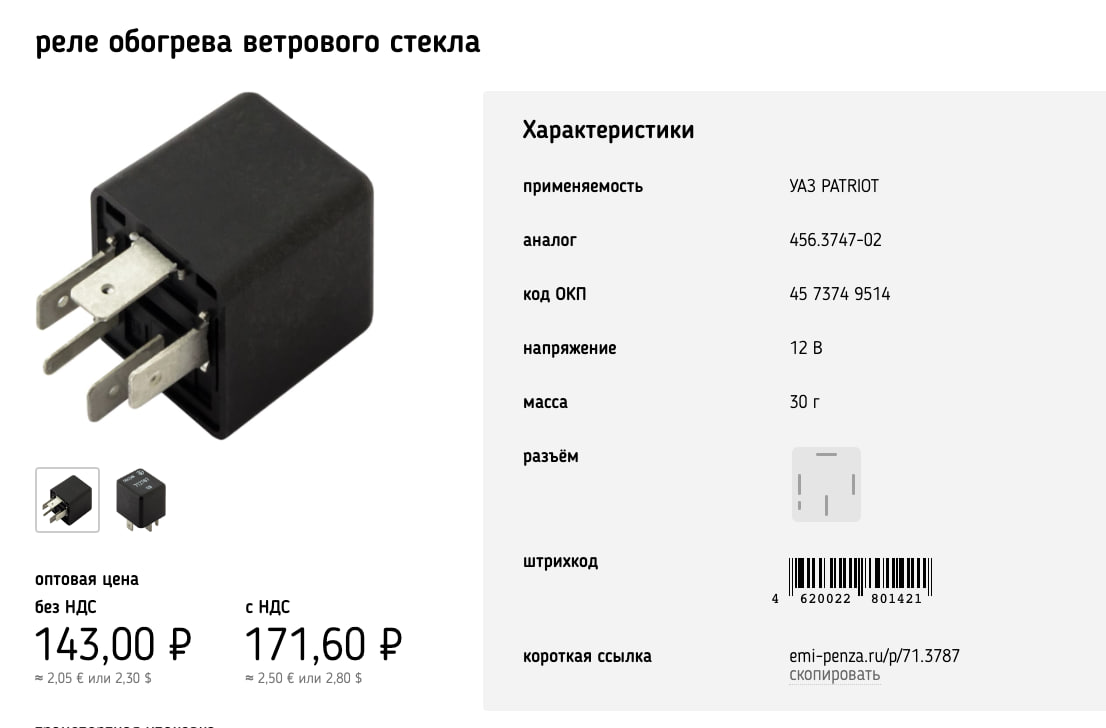

управляющее реле на схеме это тупо реле времени от Патриота на десять минут работы
Argentina
нет это просто типовое управление высокоамперной нагрузкой
Zoog
Вы понимаете, как оно работает?) я только могу предположить - упр реле особой конструкции, с самосбросом..
Argentina
когда через 85 и 86 пускаешь электрический ток, между 85 и 30 возникает контакт.
Zoog
*87 и 30, это очевидно, упр реле другое
Argentina
Если немного с паяльником умеете - то можно сделать на мосфетах, низковольтные сейчас на 1мОм доступны, радиатора-флажка хватит. Частоту большую делать смысла не вижу - помехи ибо. В районе 0,1Гц имхо норм.
Th0r

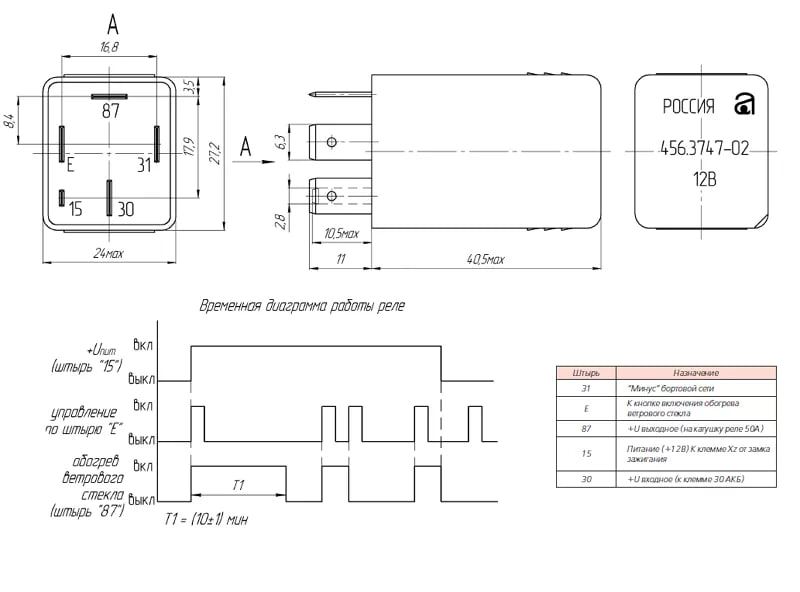

да это реле с таймером, там маркировка есть
Zoog
спасибо, электронное реле, ага
Igor
В каком месте там 60А? Подключай по схеме все будет прекрасно лобать. Вместо 2х верхних релючек можно одну на 70А впендюрить
Constantin
Я напрямую на аккум кидал сразу обе половины, обороты хх чуть ли не до 700 просели и напруга с 14,1 до 12,8
Igor
Да намана все будет, там метра 3 проводов не меньше на каждую половину, в них потеря небольшая, в массах там сям и распределится равномерно. по сути тебе лобач надо отпотеть там может и 5 минут будет достаточно пока мотор греется. делал такое не раз, да нагрузка хорошая, но кратковременная как тот же вентилятор охлаждения - он то работает и все справляется
Roman
Купи готовое реле для гранты,поставь и неипи мозг.есть блок управления подогрева лобовика.
Constantin
дораха
Zoog
Если немного с паяльником умеете - то можно сделать на мосфетах, низковольтные сейчас на 1мОм доступны, радиатора-флажка хватит. Частоту большую делать смысла не вижу - помехи ибо. В районе 0,1Гц имхо норм.
Roman
А твоё время нечего не стоит?
Constantin
ну типа да, я один хуй сижу один в эмиграции
Zoog
сколько? у нас автореле на 50А за смешные деньги отдаются, типа пары баксов
Constantin
я про блок обогрева грантовский
Roman
На гранту ставил стекло с подогревом не более 10а потребляет половина
Mezzo
30а это ппц. 800вт на стекло
Argentina
без выпендрежа с выпендрежем два мосфета и автогенератор в ключевом режиме один мосфет - другой мосфет. но реле все равно придется поставить как на картинке просто мосфеты после реле
Mezzo
Я за последовательное включение
Mezzo
Просто соедини их последовательно. Ток будет 15а. Мощность общая упадет в 2 раза. Но стеклу хватит
Roman
Заработай денег за день и купи.
Doctor
держи, ты умница!
