Всех приветствую! Скажите пожалуйста как понять какая система заземления в частном доме TN-C или ТТ? Как я понял с ТП приходит 4 жилы и в том и том случае?
Всех приветствую! Скажите пожалуйста как понять какая система заземления в частном доме TN-C или ТТ? Как я понял с ТП приходит 4 жилы и в том и том случае?
Комментарии: 56
Viktor
Смотришь в щит, в который приходит СИП, и смотришь, нет ли повторного заземления у столба с ЛЭП Гуглишь схемы ТТ и тнц, и сверяешь
Vadim

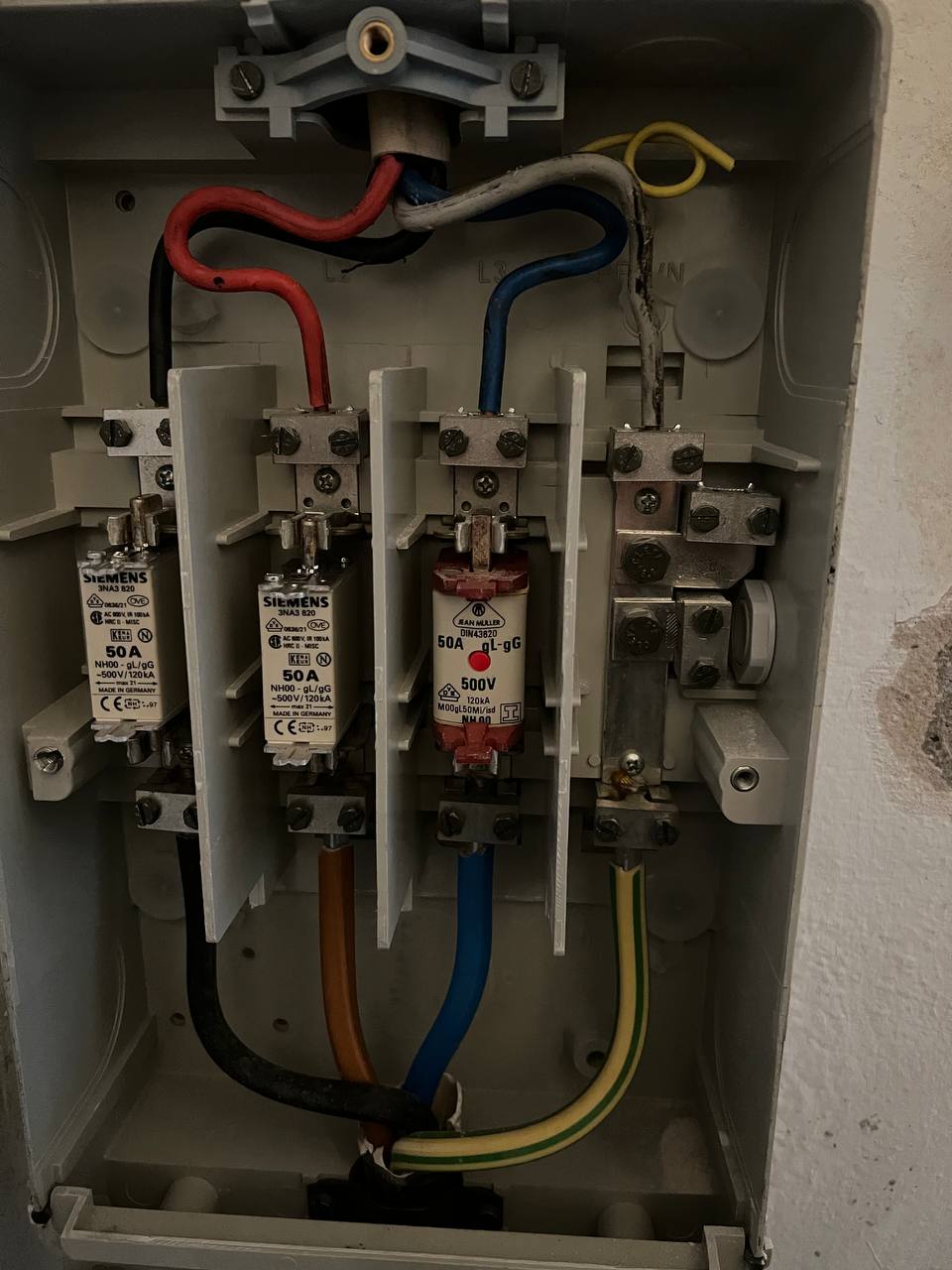

Снизу ввод. Столбов нет. Вся проводка под землей. Как тут понять ТТ или TN-C?
Vadim
TT подразумевает собственное заземление. На фото его не видать. ;-)
Vadim
Значить это TN-C? Желто-зеленый провод это PEN? Почему тогда в главном щитке не было разделения PEN?
Vadim
Скорее всего, TN-C. По маркировке это PEN, да. Почему не было разделения? — а оно там было нужно? Кстати, там справа даже предусмотрено всё для подведения повторного заземления.
Vadim
http://zametkielectrika.ru/razdelenie-pen-provodnika/ ну вот тут сказано что надо разделять PEN
Viktor
Потреблять они могут и больше) другой вопрос, что поддержка заданной температуры - энергоэффективнее чем качели вкл/выкл. На сколько процентов - не скажу, у всех людей это индивидуально, и зависит оч от многих факторов Ну блять это же не ТНЦ В ТНЦ нет отдельного заземления У ТНЦ единственное заземление - у самого ТП
Vadim
Надо. Кто ж спорит. Но если у вас, например, есть отдельно вводной щит, а от него кабель идёт по вашей территории к главному распределительному, то никто не запрещает вам не разделять PEN по пути между ними.
Vadim
Ну а в ГРШ же надо разделять PEN?
Vadim
Да чё ты придумываешь, не бывает таких кабелей. Он же ни в один автомат не влезет! А там уже, видимо, придётся однозначно.
Vadim
Так вот этого не сделано.
Vadim
Ну вот у вас и TN-C, без «-S».
Viktor
Влезет в ИЕК 100А 10кА автомат
Doctor
Если я не ошибаюсь то в счётчик энергомера до 35 квадрат как раз и влезает)
Viktor
Если ты его разделяешь,он перестает быть ТНЦ)
Vadim
(если вообще не изолированная нейтраль, но тогда, думаю, вы бы об этом знали: там, где она используется, ошибки слишком дорого обходятся)
Vadim
Я понимаю. Не понятно как раньше эту систему использовали. Без земли чтоли. Только ноль был?
Viktor
Как ТНЦ и использовали.
Vadim
То есть стиралка била током и посудомойка
Viktor
Я тебя умоляю. Не трогай, и бить не будет. Или выкуси нахер фильтр, и бить не будет
Vadim
Ну, если там Y-конденсаторы те же, и розетку кто-то умный занулил...
Viktor
В правильном ТНЦ нет заземления в розетках
Vadim
Угу. И УЗО запрещены.
Vadim
Да. На производстве сплошь и рядом встречается.
Vadim
Ну если я ставлю свое заземление, то надо ставить перемычку между землей и PEN обязательно?
Blokhin
УЗО для помещения ванной с утечкой 10mA и типом А кто то ставит? Электромеханическое
Vadim
В вашем случае — надо уточнять, что из себя представляет линия от ТП до вас. Она так и идёт в земле, без ответвлений? Или как, или что? В смысле, когда-либо ставил, или в смысле регулярно в рамках обслуживаемых квартир?
Blokhin
Да имею ввиду регулярно Я просто в линейке Декрафта не нашёл такой аппарат
Viktor
А зачем он вам?)
Vadim
Потому что их там нет
Vadim
Ну вот не понятно. Я хочу понять в вводной коробке желто-зеленый это PEN системы TN-C или это N системы ТТ?
Blokhin
А кто то знает у кого есть?) И есть ли смысл ставить на 10 mA?
Vasiliy
Так это ж типа отходящий. С другой стороны что?
Vadim
Снизу приходит из под земли кабеля(это коробка в подвале). Верхние уходят в ГРЩ в дом. Земля самодельная. Но нет перемычки.
Vadim
Если у вас не сделана TT, то у вас это PEN TN-C. Если у вас сделано своё заземление и оно никак не соединено с этим жёлто-зелёным проводом, то у вас TT, а провод этот просто N тогда для вас.
Qzeei
Насколько я знаю - да, она ставится до ЭЩ, нам объясняли в колледже
Maksim
Ого, не скучно у вас тут
Vadim
Почему до? Можно ж и в самом щитке поставить перемычку
Qzeei
Вот тут не знаю, лучше проверить Не помню какие преимущества в установке до щитка
Vadim
Ну вот статья про это http://zametkielectrika.ru/razdelenie-pen-provodnika/
Rus
Тысяча извинений, клеммники ваго как относятся к вибрации? Распаечная коробка прикреплена к кольцу колодца, внутри через ваго соединяются одножильный алюминий, медь, многожильная медь, в колодце вибронасос через кольцо передает вибрацию на провода, вдруг перестало работать. Лучше переделать на клеммный терминал (черное основание, сверху клемные пары под прозрачной крышкой?)
Viktor
Лучше, чем обычные винтовые)
Viktor
Лучше зовите электриков которые специализируются на заземлениях/молниеотводах, и пусть мерят всё) и оценивают на месте, что вам нужнее)
Viktor
Земля в ТП)
Viktor
Потому что в ТНЦ пен не разделяется?))
Viktor
Может ты все таки начнешь гуглить, и разглядывать схемы, до того как спросить?)
Viktor
Ты забыл погуглить схемы)
Vadim
Читал сайт Заметки электрика.ру. Там есть схемы. Так получается у ТТ и TN-C одинаковые схемы.
Vadim
Нет
Viktor
Не получается
