Комментарии: 8

1. Petro

   • 08.08 2023 10:52:55

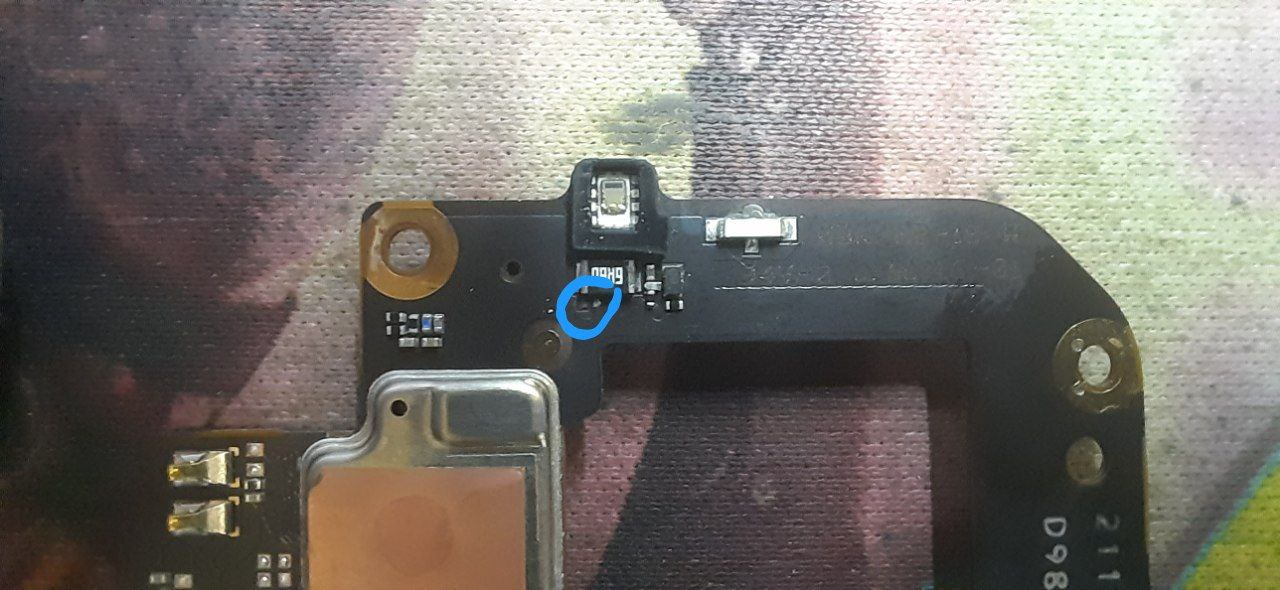

   Конденсатор

   • Nikolay

     • 08.08 2023 10:53:23

     Ага, а его номинал?

     • Zhenya

       • 08.08 2023 11:31:03

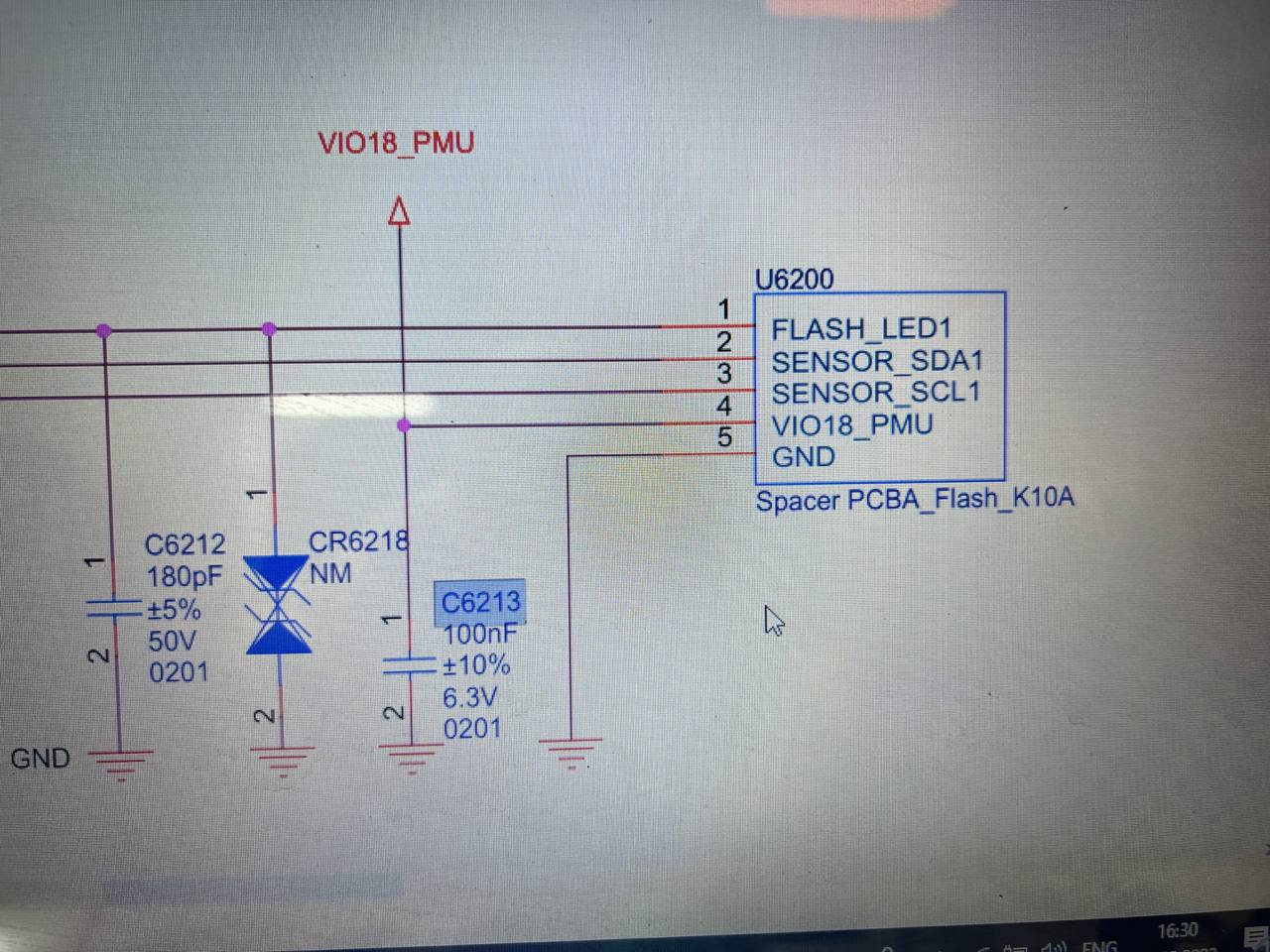

       Скорее всего 100nF +-10% 6,3V 0201 Взята нфа с Redmi note 10 pro 5G



       • Nikolay

         • 08.08 2023 11:33:24

         Спасибо, позже попробую, схему вродебы тоже откопал, но смутил рядом стоящий резистор. А в схеме я его не увидел

         • Zhenya

           • 08.08 2023 11:41:03

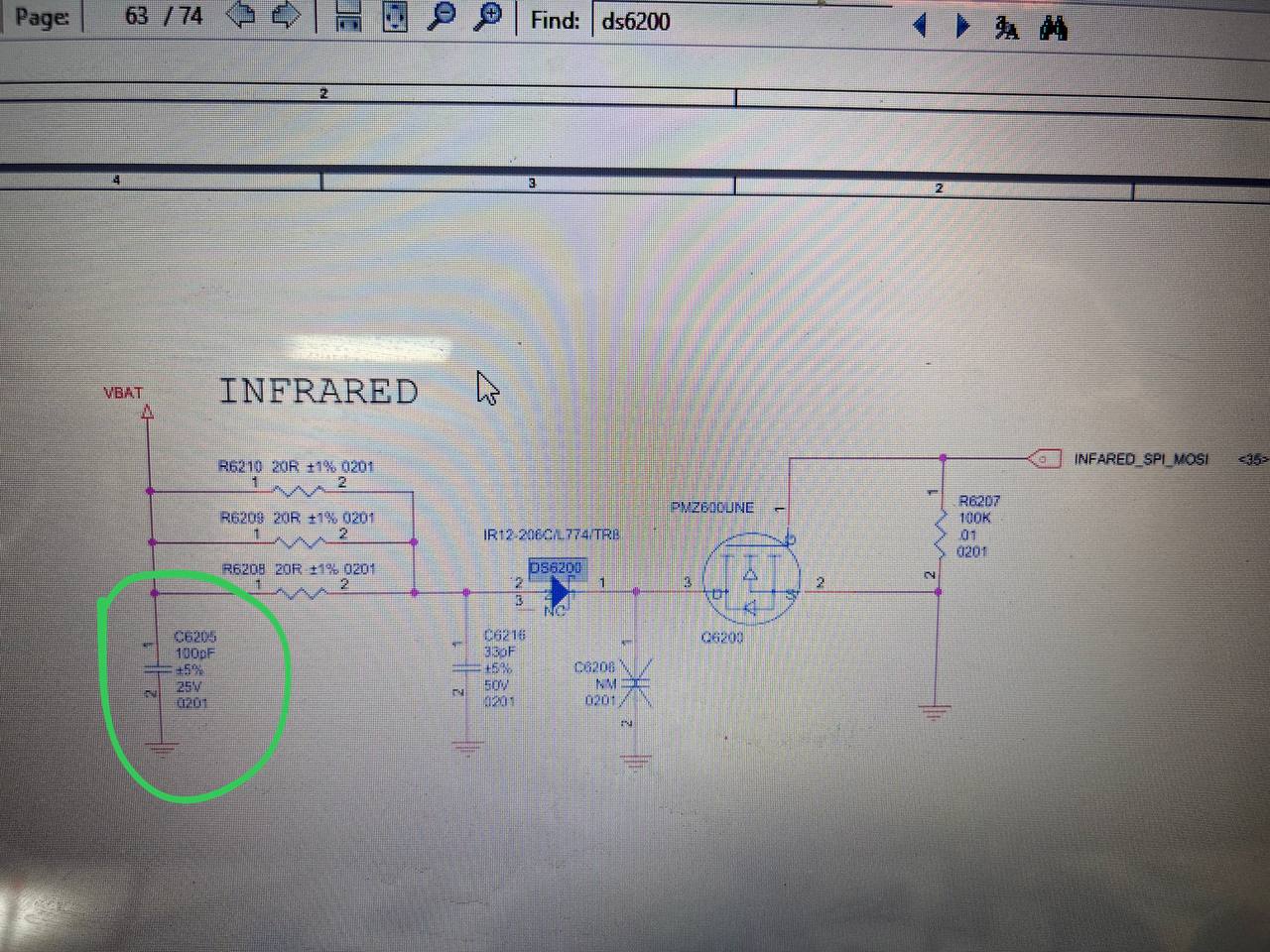

           Не отбой, я неправильно схему прочитал. То что я скинул это на датчик света. А у тебя на инфракрасный датчик пульта. Скорее всего вот он. 100pF +-5% 25V 0201



           • Didar

             • 08.08 2023 11:42:38

             25v вот я не понимаю в плате же только 5v заходить разве нет ? Обьясните пж без издевки )

             • Zhenya

               • 08.08 2023 11:47:45

               Ну на подсветку экрана идёт 25V в среднем. Но обычно все конденсаторы идут заранее заготовленным Макс напряжением 6,3V 16V 25V 50V (так их проще на заводе ставить) а производитель может ставить их с запасом на линию 1,8V кондёр 6,3V и т.д. Можно ставить кондёры и меньшего номинала по напряжению но не ниже линии. Так и выше с запасом.

               • Didar

                 • 08.08 2023 11:49:02

                 Спасибо!
