Здравствуйте, у меня неделю назад появился конструктор, пытаюсь освоить основы. У меня вопрос есть, не могу найти ответ, поможете? Возможно ли узнать напряжение на резисторе и на светодиоде не измеряя его мультиметром?
Здравствуйте, у меня неделю назад появился конструктор, пытаюсь освоить основы. У меня вопрос есть, не могу найти ответ, поможете? Возможно ли узнать напряжение на резисторе и на светодиоде не измеряя его мультиметром?
Комментарии: 29
Anonim
закон ома
Vagid
Я смотрел урок про делитель напряжения на резисторах, потом стало интересно как вообще напряжение делится между элементами в цепи. Есть ли какая-то формула или закон по которому это происходит
Anonim
яж сказал - закон ома
Firelander
в идеале нужно знать вольт-амперную характеристику светодиода. Но грубо можно считать что падение напряжения на светодиоде фиксированное, оно зависит от цвета обычно
Vagid
Так и написано везде: красный жёлтый зелёный светодиоды: напряжение от 1,8В до 2,3В сила тока 20мА. Но изменяя сопротивление резистора на большее или меньшее значение напряжение на светодиоде будет возрастать, либо уменьшаться. Есть ли какая-то формула по которой можно рассчитать это?
Anonim
Есть. U = I*R
Yanis
Подход тут такой: выбираем желаемый ток светодиода, по его ВАХ из даташита находим какое у него будет падение при этом токе. Вычитая его из питания находим требуемое падение на резисторе и вот тогда по закону ома находим нужное сопротивление
Vagid
Получается, не зная параметров светодиода вычислить это не получится?
Anonim
да
Vagid
Я знаю про закон, но не понимаю как его тут применить?
Vagid

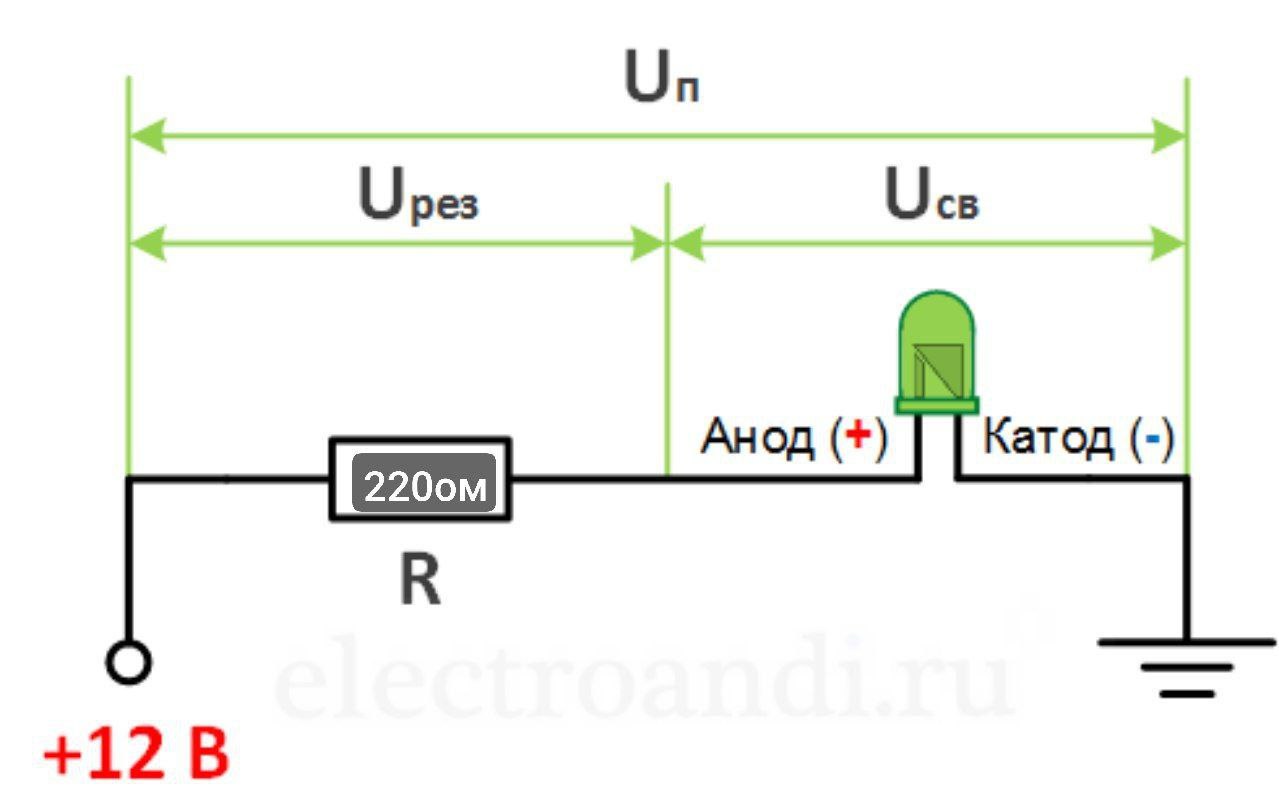

Это закон ома Как с его помощью определить Uрезистора и U светодиода на этой схеме?
Anonim
ну да. по этой формуле все и можно вычислить. Не совсем точно, конечно, т.к. ВАХ светика неизвестна, но плюс-минус пойдет
Aleksandr
Приближенно : напряжение на резисторе = напряжение питания - типовое падение напряжения на светодиоде
Yanis
Но измерив ток в цепи можно
Vagid
Это для того, что бы найти резистор с нужным сопротивлением. Это я знаю. Я хочу знать напряжение на светодиоде. Оно может варьироваться от 1,8 до 2,3В, в зависимости от сопротивления резистора Вообще в этой цепи светодиод сгорит
Anonim
Кстати да. ток около 40-50ма. так что правильный ответ: напряжение равно нулю.
Yanis
Тогда в чём вопрос? Надо либо измерить в схеме, либо знать необходимую характеристику
