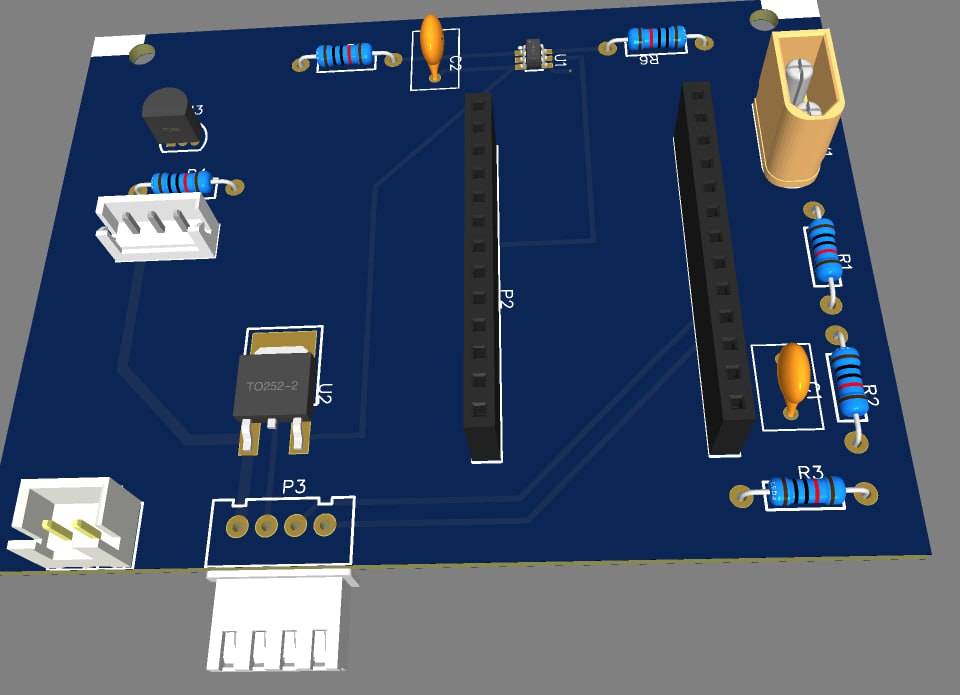

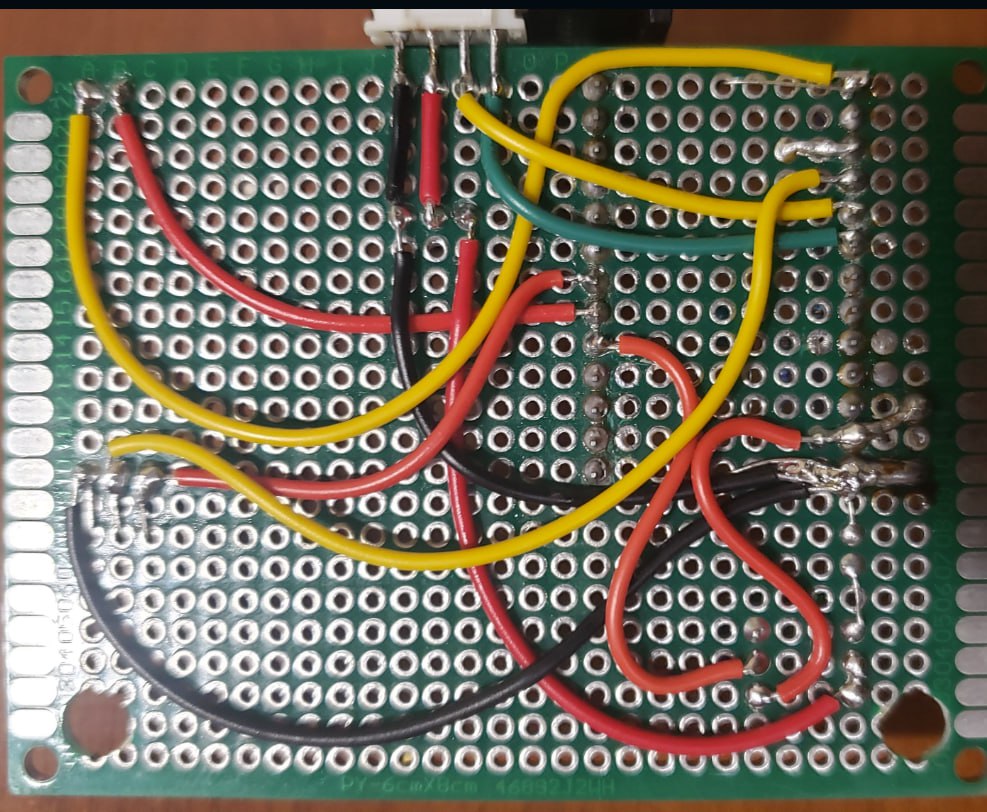

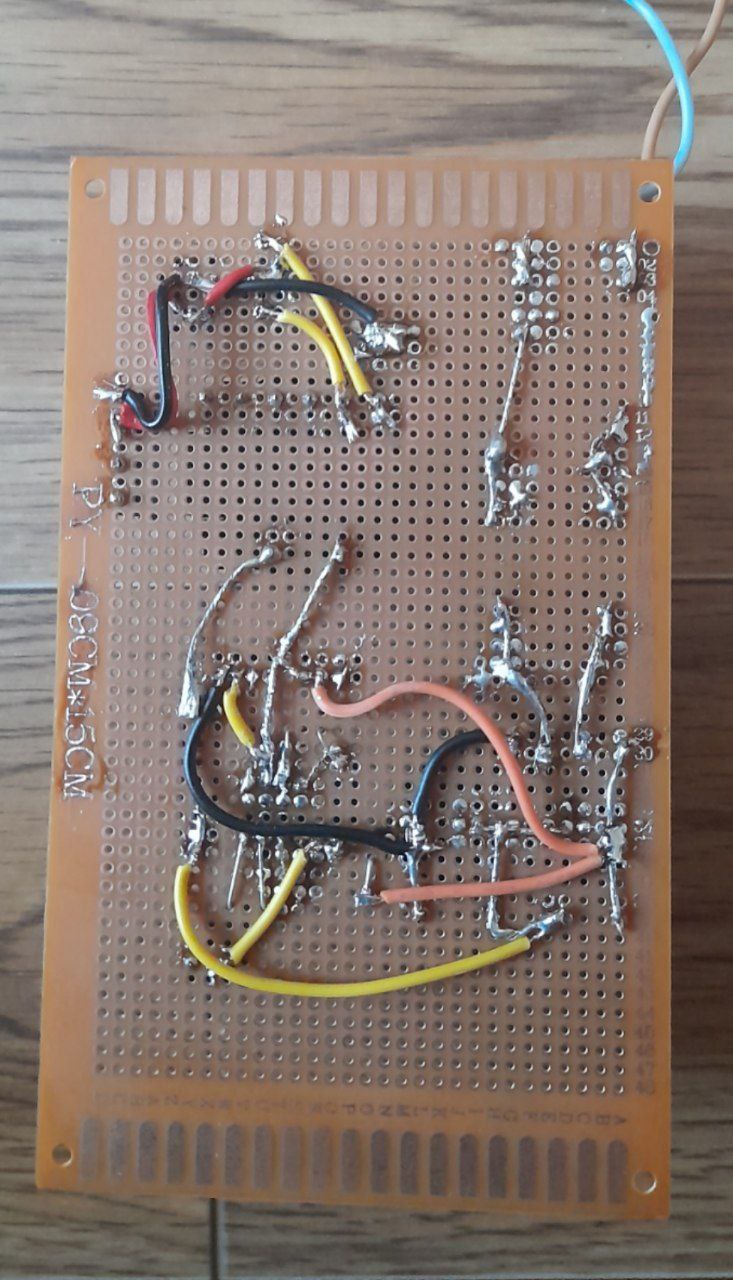

камрады, первый раз делаю разводку платы со схемы. прошу накинуть на вентиль или просто здоровой критики - може я чтото там совсем неправильное нарисовал.. чтобы исправить перед заказом плат. если что - в режиме навесного монтажа уже давно все работает. но хочу уже заказывать готовое..
Комментарии: 30
Ignat
Почему все компоненты не применить smd? Плату сделать компактнее. И почитать литературу по проектированию печатных плат
Anonim
спасибо за откзыв) смд - пока не хочу. размер платы - именно такой нужен. есть какието принципиальные ошибки в этом проекте?
Doctor
а ну если размер под размер и будешь заказывать, то наверное норм 1 слой (мб с перемычками, чтоб много не думать) очень хорошо, когда сомневаешься и делаешь прототип на кухне чтоб за день понять взлетело или нет, перед тем как слать на фабрику
Anonim
надоели перемычки))
Doctor
земляной полигон это когда всё что не дорожки - земля
Anonim
вообще, надеюсь, что на новой плате девайс работать будет получше.. гниют провода блин.. влага откудато берется.. а плату можно будет лаком покрыть
Elektrougli
селикогель в корпус пихал?
Anonim
о да.. все забито этими мешочками. слабо помогает.. бокс всю зиму в снегу разные герметики, синяя изолента на стыках бокса.. короче природа берет свое
Elektrougli
Нагреватель на плате присутствует, чтобы было выше точки росы?
Ivan
Всем привет! Подскажите плиз, бывает ли логический элемент или на 12В?
Anonim
вероятно.. там ардуина и лазер.. чтото точно греет
Elektrougli
датчик влажности воздуха устанавливал на плату?
Anonim
нет.. идея кстати.. проверять сколько там внутре влаги и когда появляется... хм..
R0b0win
Можно использовать делитель, если все плохо
Elektrougli
Влажность не самое главное, идея в том, чтобы ловить тот момент, когда при известной влажности включать нагрев. У тебя корпус из металла?
Anonim
не, пластик. ну и нагрева внешнего нету, разумеется
Elektrougli
Корпус делал двойной с утеплителем типа пены?
Anonim
https://www.chipdip.ru/product/g212c разве что IP67 стараюсь искать
Elektrougli
Задача, как я ее понимаю - предотвратить резкие перепады температуры внутри бокса с платой. В таком случае, следует максимально утеплить бокс, не тольго герметизировать
Anonim
разумно.. надо подумать как утеплить.. там еще и размеры и стоимость играют.. спасибо за советы!
Elektrougli
не за что ни одного совета я и не посоветовал
Artem
Если надо посмотреть напряжение на USB Type C то вы как подлезите мультиметром? Или какой то адаптер используете? Точнее посмотреть силу тока проходящую через usb type c Без кларнетов какого то не подлезть….
I-one
как. с однорычажного. смесителя. снять. ипучую. голову. которая. прикипела. НАХРЕН!!!!
Region0123
Там сбоку шестигранник, а потом методом постукивания :)
I-one
вытащил заглушку, выгрутил гужон фиксирующий (он кста не шестигранник), а дальше хуй - закисла накипь и хрен снимешь, очкую голову отломать, а он сука ссытся покупать новый ехать в город целый гемор
I-one
??? фигукивания - прогрел факельными зажигалками и еле снял таки
R0b0win
Я только на них ебашу
Anonim
красивое)
Doctor
ну площадь большевата, а так хз, симпатично, я б на 1 слой попробовал развести ну и земляной полигон бахнул бы
