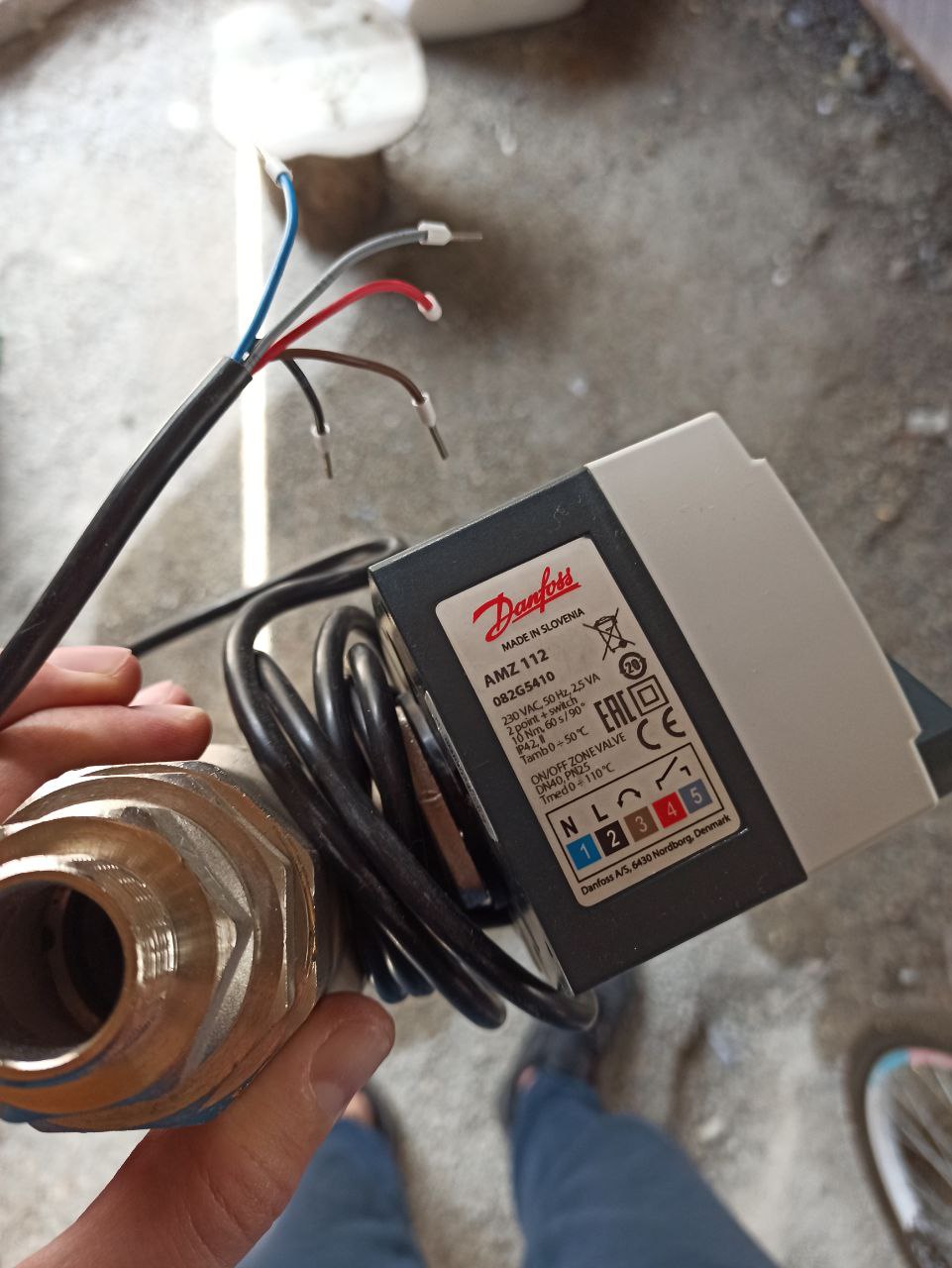

Всем здравствуйте. Какой датчик протечки лучше использовать для перекрытия воды данным шаровым клапаном? Или может кто-нибудь поделится схемой как лучше сделать.
Всем здравствуйте. Какой датчик протечки лучше использовать для перекрытия воды данным шаровым клапаном? Или может кто-нибудь поделится схемой как лучше сделать.
Комментарии: 58
Vadim
Датчик — любой, какой вам удобнее. Некоторые, например, только слаботочку коммутировать могут, некоторые и 220В могут, а некоторые вообще рассчитаны на отправку сигнала на ПЛК по радиоканалу. Вам проще всего датчик на 220В найти. И коммутировать им контакт №3 крана.
Andrey
Можно пожалуйста для примера пару вариантов если не сложно.
Vadim
https://www.google.com/search?q=%D0%B4%D0%B0%D1%82%D1%87%D0%B8%D0%BA+%D0%BF%D1%80%D0%BE%D1%82%D0%B5%D1%87%D0%BA%D0%B8+220%D0%B2+%D0%BA%D1%83%D0%BF%D0%B8%D1%82%D1%8C
Andrey
Получается два на питание а третий к контакту номер три крана? Я правильно понял?
Vadim
Да. Как обычный датчик движения или освещённости, на 3 контакта, принцип тот же.
Andrey
Короче надо найти на 220 и всё
Andrey
На 220 чет не могу найти ((( Все на 12-24
Vadim
Возьмите на 12-24, и через промежуточное реле тогда управляйте. В любом случае это безопаснее будет.
Andrey
Балин Такие не пойдут?
Jon
Мужики даров у меня по 220 в розетке почему-то выходит 2 вольта, монтажник повредил провода, выбило щиток, включил щиток и выдает 2в на комнату
Blokhin
Всем добрый день! Интересно узнать кто как делает перемычки для розеток в количестве 3х и выше штук. Проводниками от кабеля ВВГнг(А)-LS или проводом ПуГВнг(А)-LS и как соблюдаете правило заземления розеток ПУЭ. Где говорится что шлейфовое соединение заземляющего проводника не допустимо.
Evgeniy

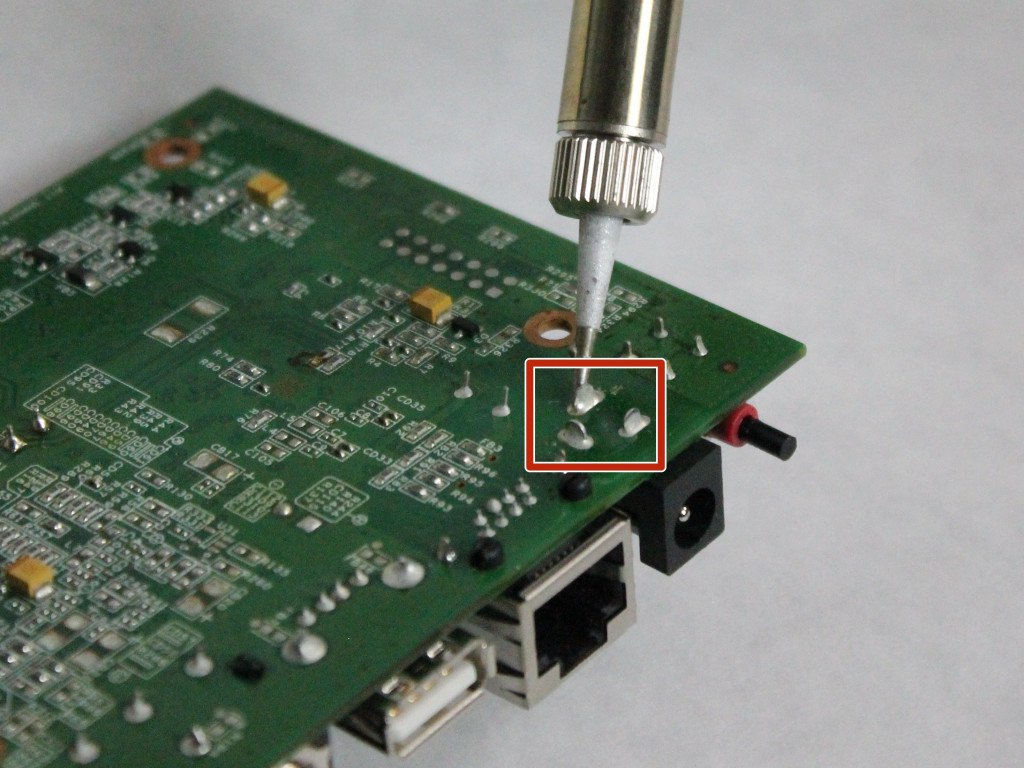

Подскажите пожалуйста распиновку то что в красном квадрате
Viktor
Прозванивай, и увидишь) .
Jon

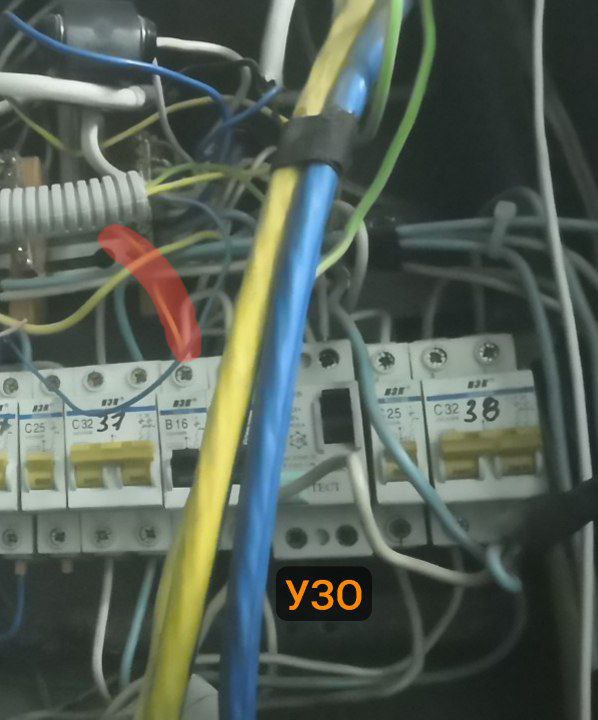

Самый левый чёрный В 1 из комнат розетки не работают Я его обратно включил а толку 0 выдает 2 вольта
Vadim
Этот?
Jon
Ага, сфоткал уже с включённым рубильником
Vadim
Проверьте напряжение между верхним винтом этого автомата и (любым) нулём.
Jon
Звонит если что проверял Напряжение отсутствует
Vadim
Значит, смотрите, откуда он питается, что-то вышибло выше
Jon

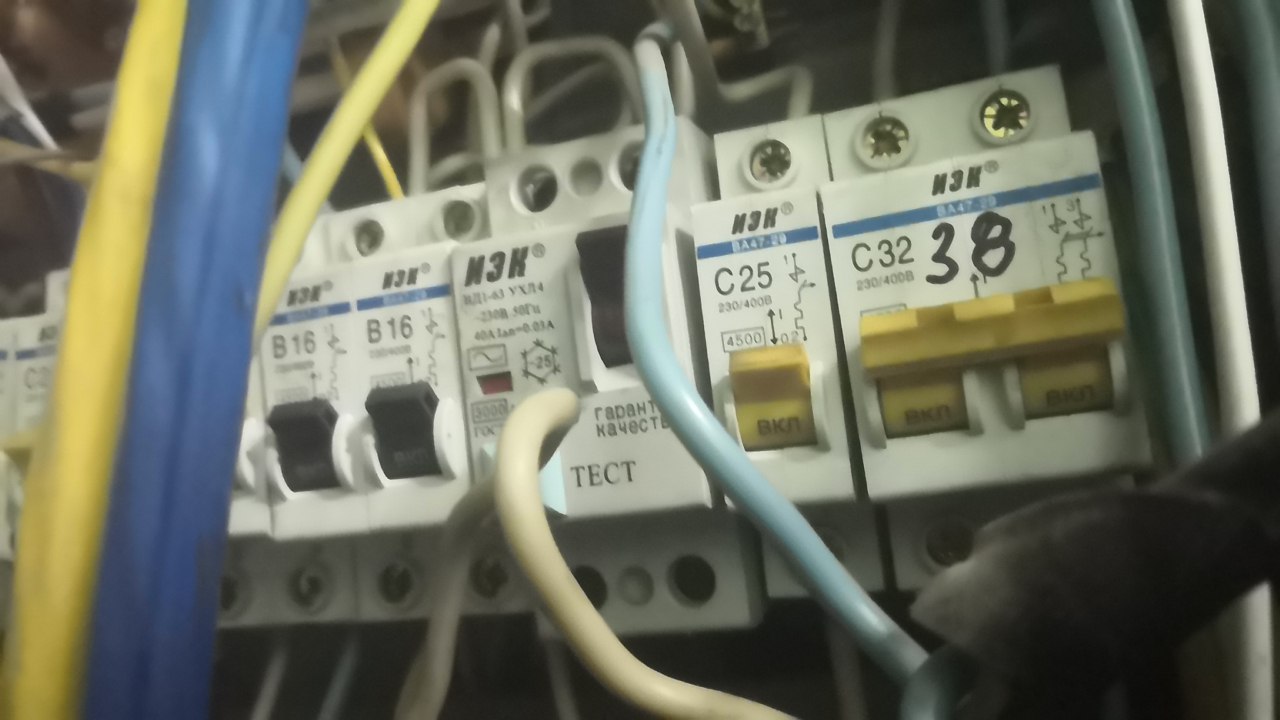

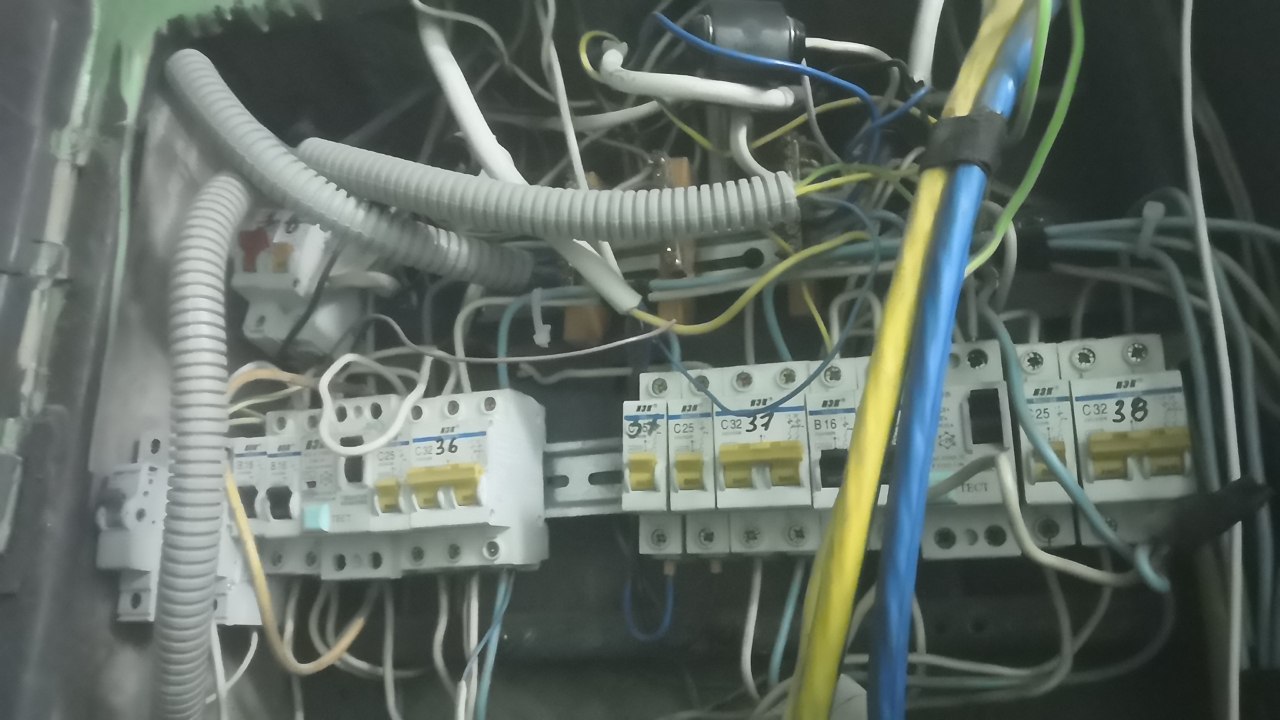

Кроме этого все были активны Общий вид щитка А ноль какого цвета синий или жёлтый?
Vadim
Обычно синий, хотя лучше всего проверять :-) Точнее, синий — рабочий ноль. А защитный — жёлто-зелёный.
Viktor
Защитный может быть и синим)))
Vadim
Ну, мы про подъездный щиток... Тут явно и так всё перепутано. Что-то не пойму: к УЗО что-то вообще подключено? И куда/откуда идёт подсвеченный ж/з провод?
Jon
Куда-то идет, но не видно куда
R0nald
судя по фото там ничего никуда не идет… если до этого все работало то проблема то не в этом. просто интересно. сверху что то заходит а снизу пусто
Jon
А ты с какого города?
R0nald
смотря с какой целью вы спрашиваете)
Jon
С той самой по электрике
R0nald
если с целью помощи физически то тут работу не ищут и не предлагают
Jon
Короче выяснилось что у меня 160-180 вольт выходит
R1obn
Т.е. лампочка накаливания светится?
Jon
Неа
R1obn
Значит вы просто наводку измерили. Меряйте на лампочке.
R0nald
красивое)
Evgeny
как индийский код.
Vadim
Угу. Любой БП подойдёт, хоть от какого-нибудь роутера, там мощности не надо особо. Вы очень сильно хорошего мнения об индусах-программистах (то, что во главе одной из крупнейших софтверных корпораций сейчас индус, не будем вспоминать).
Evgeny
Индусский код (не индийский или индейский) — жаргонное нарицательное название для программного кода крайне низкого качества, использующего простые, но порочные принципы «copy-paste». По слухам в Индии с некоторых времен существует практика оценки производительности труда программиста на основе количества написанного кода. Чем больше кода, тем больше программист работает, и, следовательно, выше его оклад. habr.com habr.com
Vadim
Спасибо, кэп Я про то, что в представленном кейсе ещё более-менее наглядно всё. И с мультиметром в руках вполне можно быстро разобраться. Куда быстрее и легче, чем во многих образчиках говнокода.
Evgeny
в кейсе который наверху ссылки на объекты вообще не определены, довольно долго надо поискать этот ли переменная или тот.
Vadim
Там с именованием переменных беда, а так — указатели все на месте.
Anonim
А фреймворк это не копипасте :)?
Evgeny
ну проект.документ. индивидуален как бы от заказчика зависит .
Vadim
Нет, нужно чтобы напряжение катушки реле было соответствующим выходу датчика. Скорее всего, где-то ещё автомат выбило. Рассказывайте детально, что у вас и где. Щитки сфоткайте тож.
Andrey
Можно тоже пожалуйста ссылку.
Vadim
На что? :-)
Andrey
Промежуточное на 12-24
Vadim
Вот так и пишете в Гугле: «промежуточное реле 12в», и выбираете какое больше нравится: хотите — модульное, на рейку; хотите — просто корпус под пайку... Любой каприз за ваши деньги. :-)
Andrey
Оно преобразует 220 в 12 правильно же я понимаю?
Vadim
Нет Катушка, на которую приходит 12В от датчика, замыкает/размыкает силовые контакты, которые уже коммутируют 220В для управляющего контакта крана.
Andrey
12 от датчика? Мне надо 12-24 где-то взять
Iurii

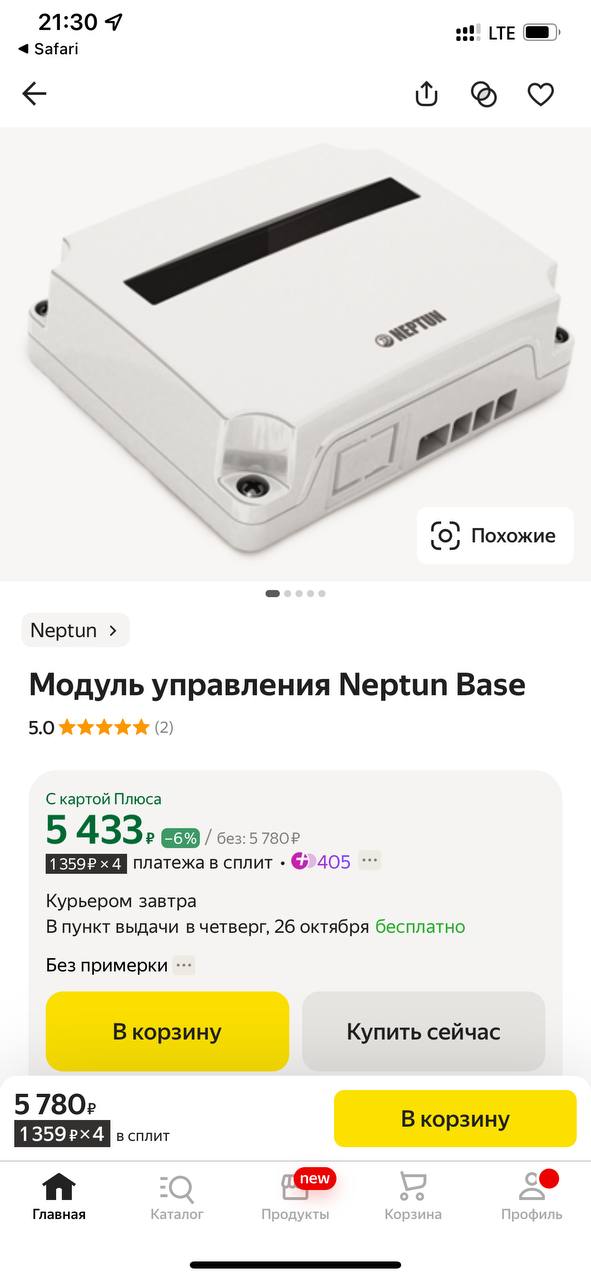

купите neptun base , отлично работает!да, нет управления с приложения, датчик проводной, но 220в, на авито поищите
Vadim
Там датчик на те же 12В, в комплекте идёт прибор, в котором внутри как раз релюшка. Вот только кран уже есть, и покупать ради реле и БП ещё один — так себе совет. :-)
Iurii
Можно отдельно купить блок и датчик, 4к на авито, можно потороговаться наверное. Просто человек не совсем понимает что такое реле и т. д. Привод с краном где то нашел, причём недешевый. Это купил и забыл. Ещё есть и автоматический проврот крана раз в месяц
R0nald
можно без кранов купить. они не только комплектом продаются вроде
Vadim
Не видел. А вот на Авито, может, реально что-то есть.
R0nald
ну вот например
Andrey
Да мне надо только датчик протечки и всё
Iurii
Ну это оно и есть, блок и датчик готовый к работе
