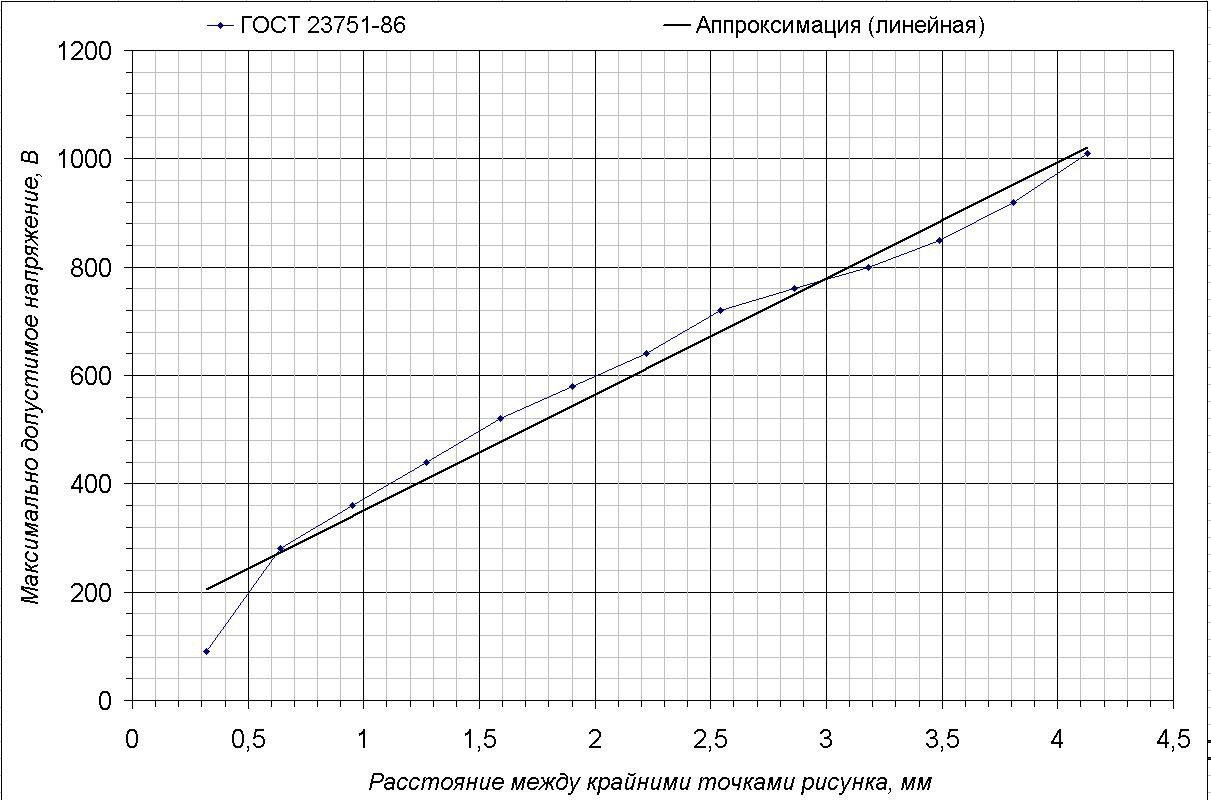

Всем привет. Развожу печатную плату полумостового ac dc преобразователя, подскажите какой минимальный зазор допустим между печатными проводниками при условии, что макс. амплитудное напряжение будет 310в? Нашел вот такую табличку, можно ли ей руководствоваться?
Комментарии: 4
Minato
По-моему есть стандарт, что высоковольтная (розетка) часть должна иметь разделение около пары сантиметров по текстолиту, или около сантиметра с разрезом текстолита от низковольной части (которая близка к человеку), для безопасности
Anonim
Это то понятно, просто интересно узнать сколько в горячей части зазор делают между проводниками, нагуглил, что в большинстве случаев 2-2,5 мм.
Andrey
У меня на платах 3 мм, проблем нет. Между ножками варистора 5 мм, что как бы намекает, что 3 мм достаточно
