посмотри что на истоковых резисторах хотя при кз не должно такое высокое в биас прилетать Попробуй временн придушить овло, заменив стаб на 18-20В и не получи в лоб литом на 35) на 5всб накинь какую-нить нагрузку
посмотри что на истоковых резисторах хотя при кз не должно такое высокое в биас прилетать Попробуй временн придушить овло, заменив стаб на 18-20В и не получи в лоб литом на 35) на 5всб накинь какую-нить нагрузку
Комментарии: 15
Artem
Какую?
Vga
резюк какой-нить чтоб 100-200ма жрал алсо кинь ссылку "что был в прошлой серии"
Artem
Блин нет такого под рукой Имеешь в виду, когда я сюда писал про начало этого ремонта?
Vga
именно
Artem

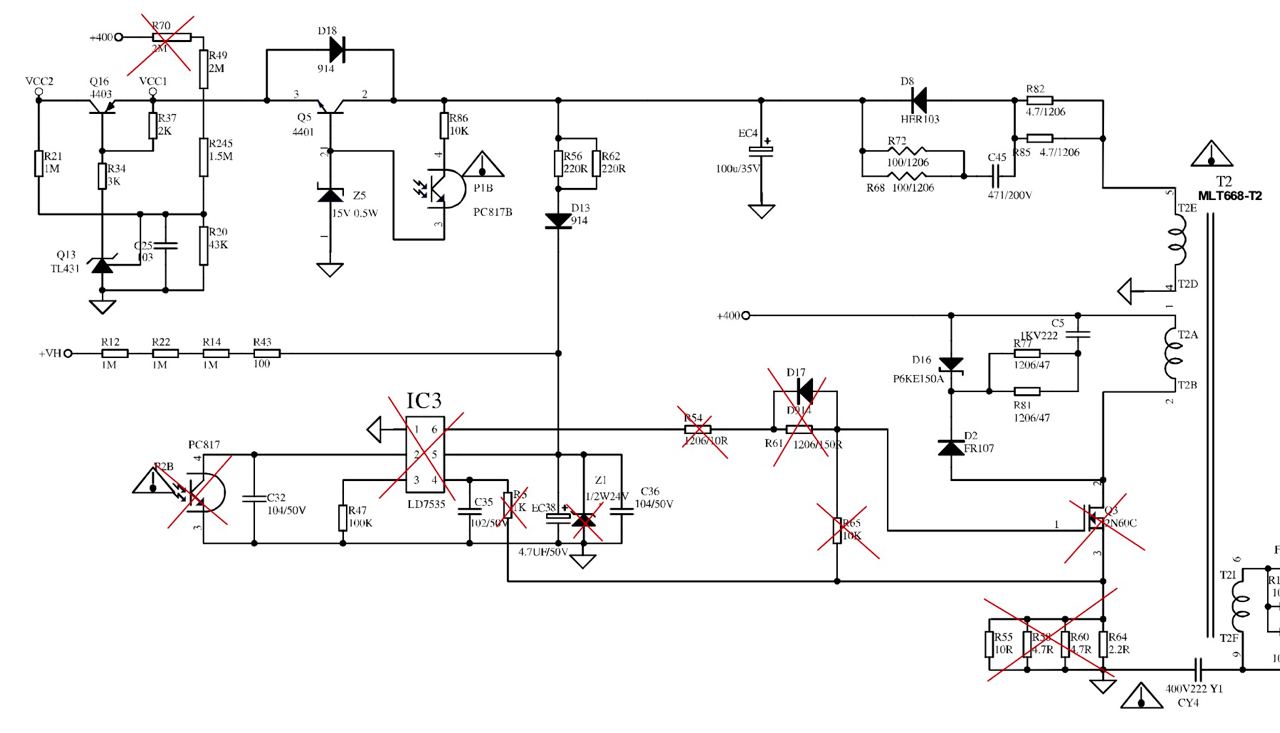

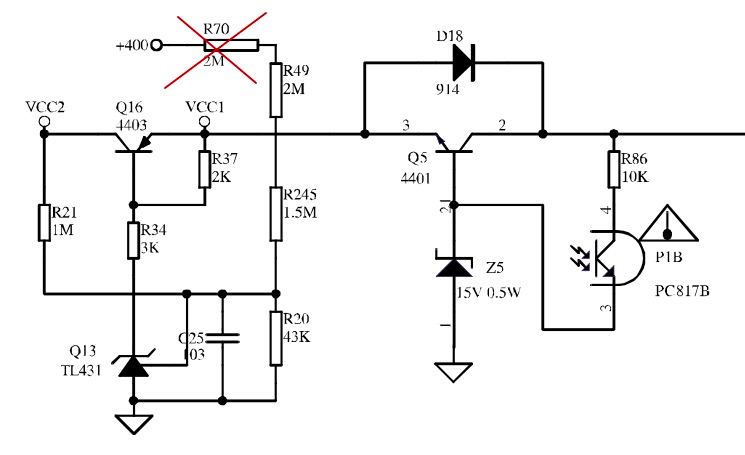

А там всё то же самое было. Закончилось тем, что я по криворукости коротнул выводы шимки. Вот, пришла новая, и я вновь тут Сгоремши было и заменено вот это. (кроме стабилитрона и оптопары, их заменил на всякий) Смущает вот этот сгоревший R70, но вроде выглядит, что эта часть схемы не должна мешать. А кроме этого там вон еще после него 3,5 мома, наверно через них не пролез бы дикий ток, который бы в этой части схемы всё выжег?
Vga
Кондеры проверял?
Artem
Керамику вокруг шимки?
Vga
их могло наверное и поверх прошить от перенапряжения, хотя сомнительно Керамику, литы
Artem
Да, вроде всё проверял. ЕС38 заменен
Vga
С35?
Artem

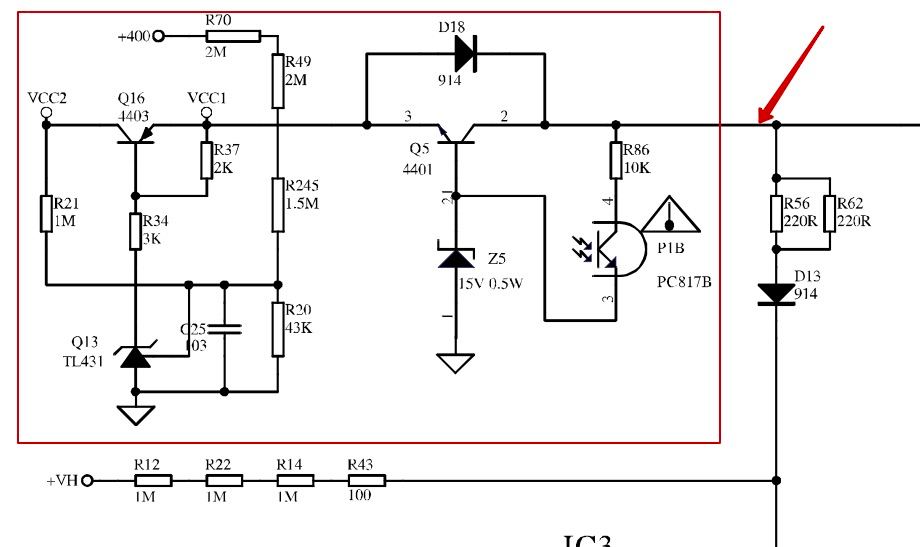

Я правильно понимаю, что вот эта часть схемы могла бы мешать, только тесли там где, стрелка, было бы КЗ?
Vga
ЕС4 тоже проверь Я не понимаю что это, так что хз
Artem
Не верю, что ТЫ не понимаешь ) Я тоже не понимаю, но для меня это нормально EC4 и C35 проверял на плате. Выпаивать?
Vga
ну выпаяй, хуже не станет. проверь как минимум на утрату емкости
Artem
Но они по крайней мере не в кз
