Народ, помогите советом. Всегда собирал щитки по принципу 1 УЗО 63а - после него 4 ав на 16а. Вводной автомат с32 на 3 фазы. А теперь смотрю на стоимость этих узо 2р 63а и хочется взять хотя бы 40а. Так можно или суммарный ток автоматов не должен превышать ток узо? В интернете всякую хню пишут
Комментарии: 52
Poro
Если у вас вводной автомат 32а, то как думаете, что первым сработает/сгорит, узо в щитке на 40 или автомат на 32?
Artem
Автомат на 32, узо групповые ставил на 63, хочу до 40 понизить. В данном случае номинал УЗО это не его ток сработки, а пропускная способность. Хочу выяснить, принципиально ли 63 будет лучше 40?
Geopolis78
Мощно А почему понизить хотите?
Artem
Из-за цены исключительно
Geopolis78
Никто не мешает понизить
Artem
Не могу найти в ПУЭ нигде толковую инфу правила взаимодействия УЗО - АВ, кроме как соотношение 1 к 1 или 1 к 2, очень обтекаемо написано
Geopolis78
Плохо ищете
Artem
Возможно Т.е схема 3р 32а - УЗО 40а - 4 АВ х 16а это норм?
Geopolis78
Абсолютно
Artem
Спасибо. А в какой главе пуэ хоть поискать?
Geopolis78
Хоть 10 штук 7.1
Artem

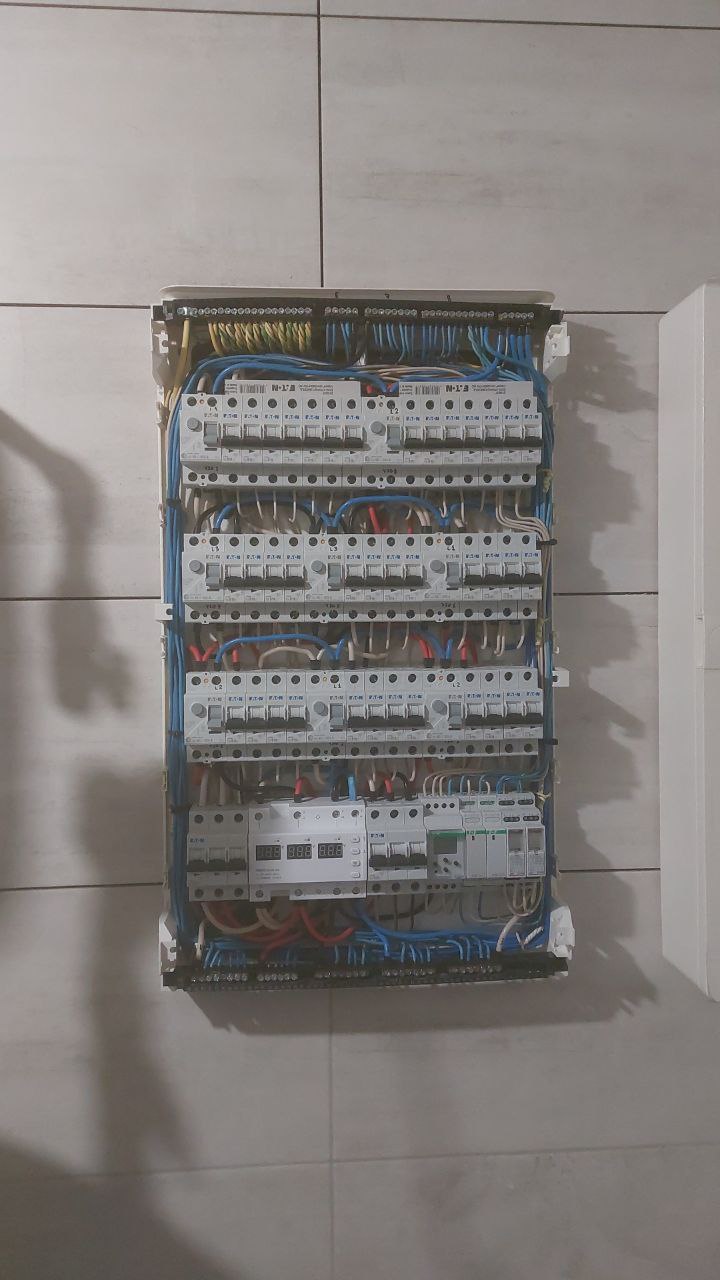

Это да, я просто раньше не щадил узо, ставил по 8 узо и по 4 ав на каждый, а теперь это космос стало стоить, сейчас в Польшу за этим езжу, оптимизирую схемы щитков Спасибо Примерно вот так
Teplo
Можно ещё пару 10А докинуть , на освещение
Poro

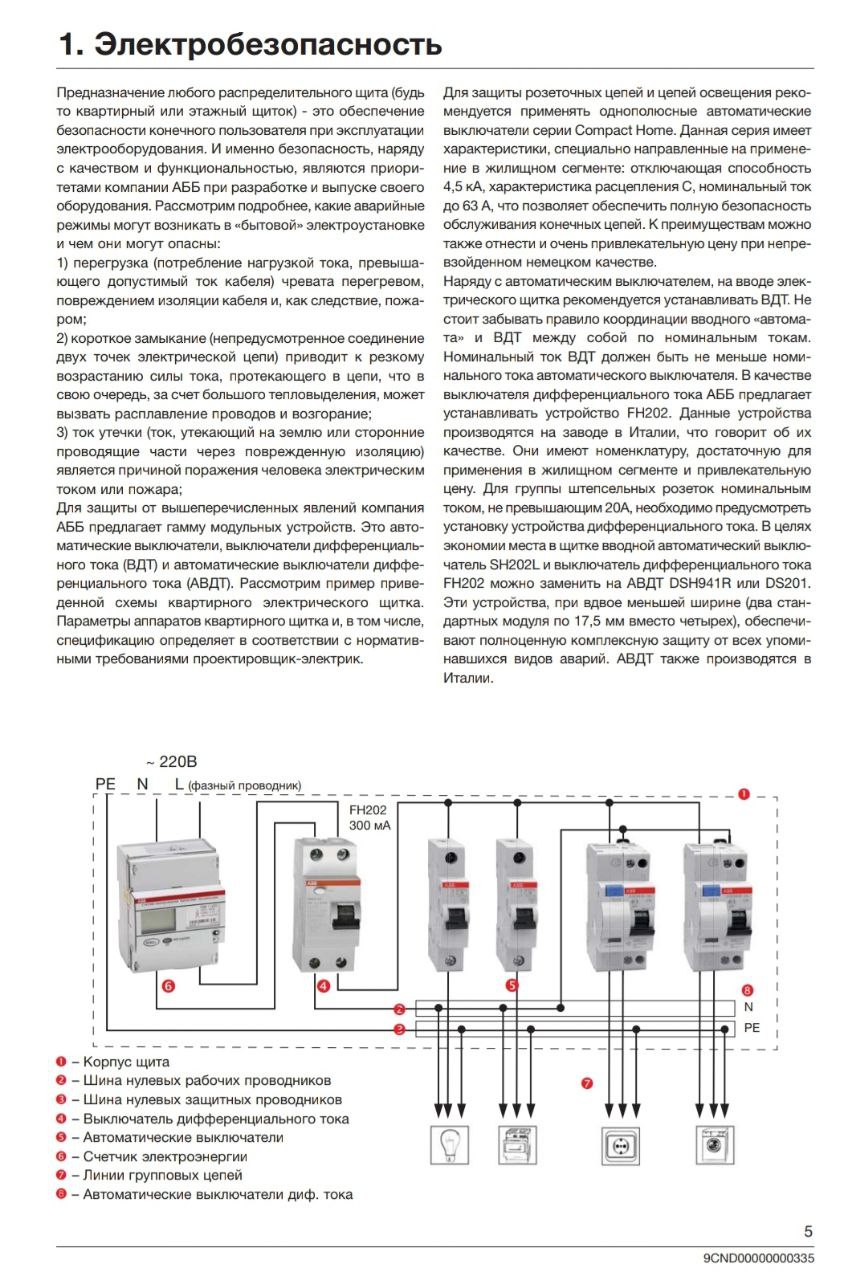

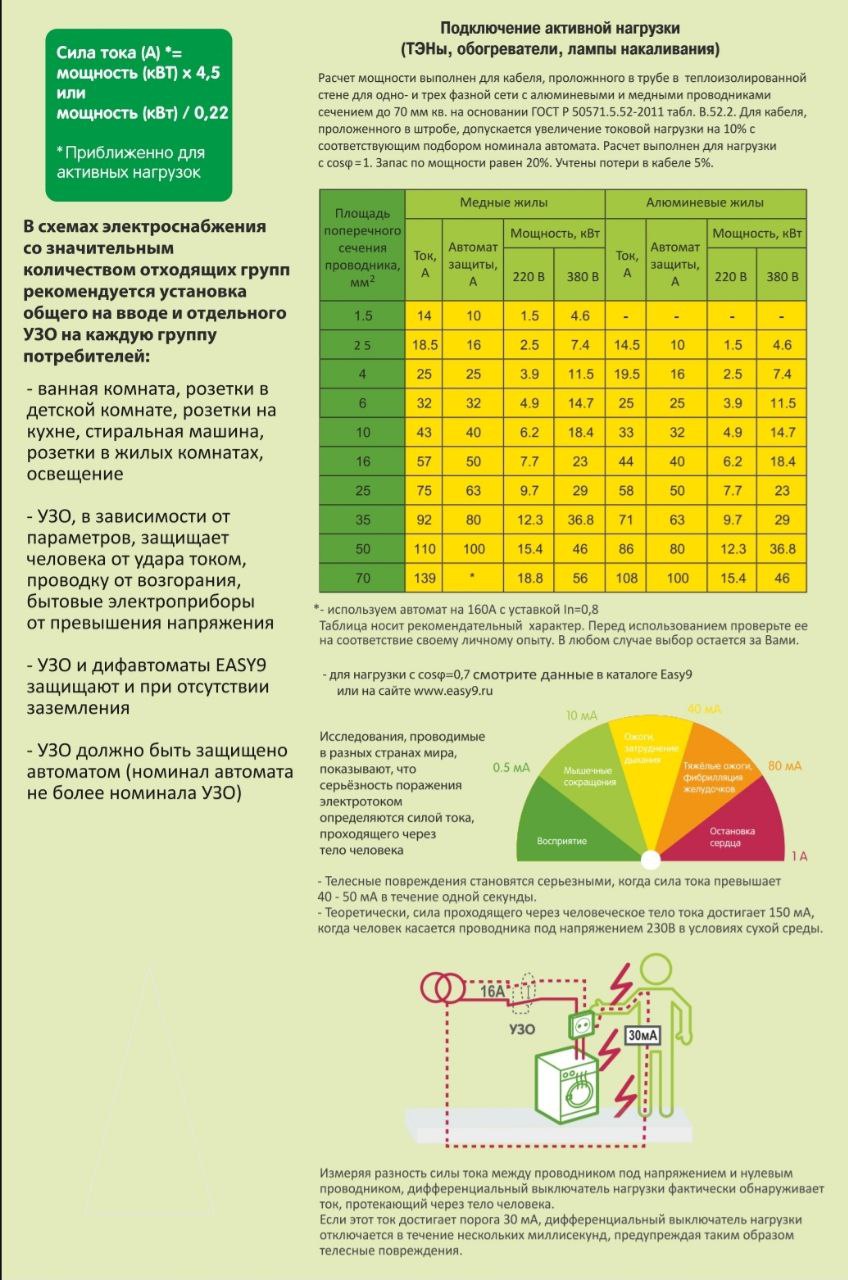

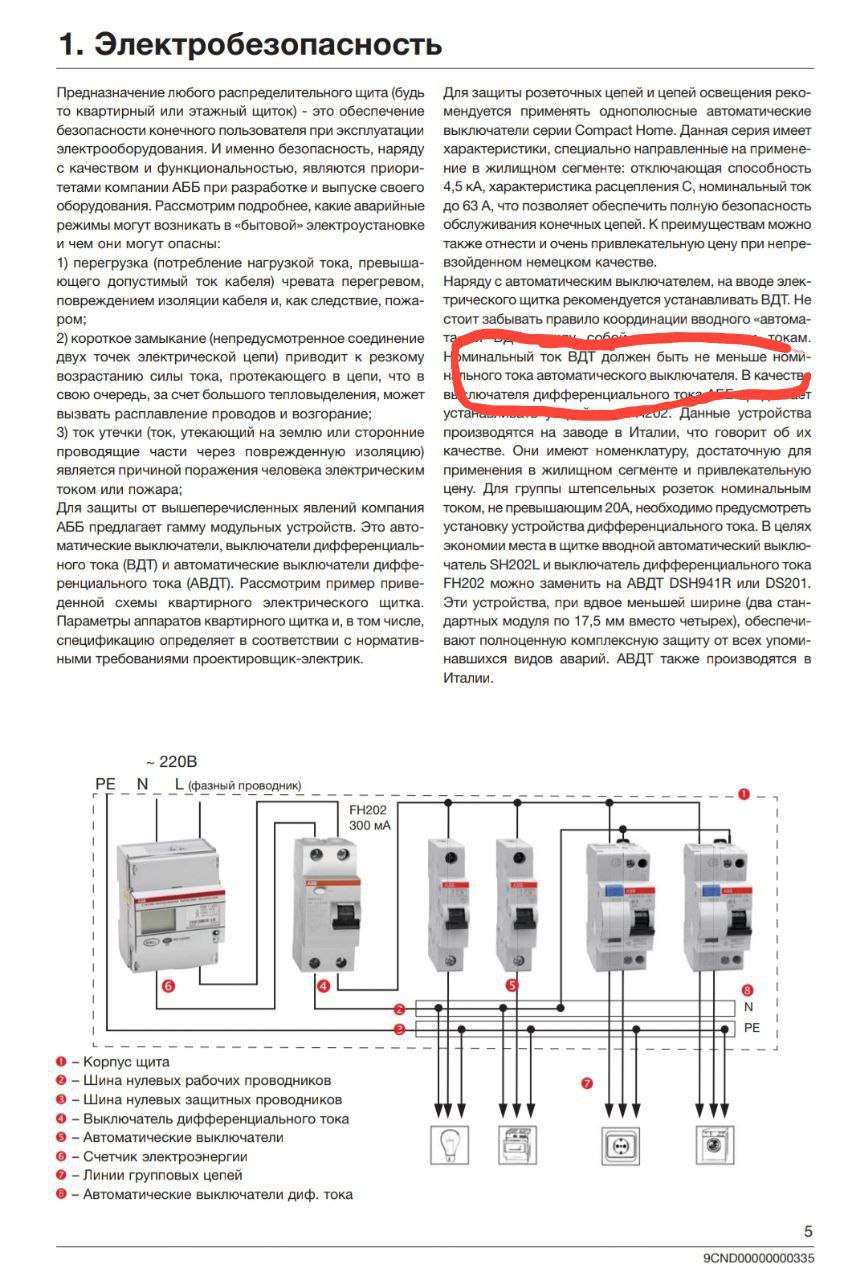

Наоборот, конечно! Вот рекомендации по номиналам УЗО от ABB и шнайдер.
Artem

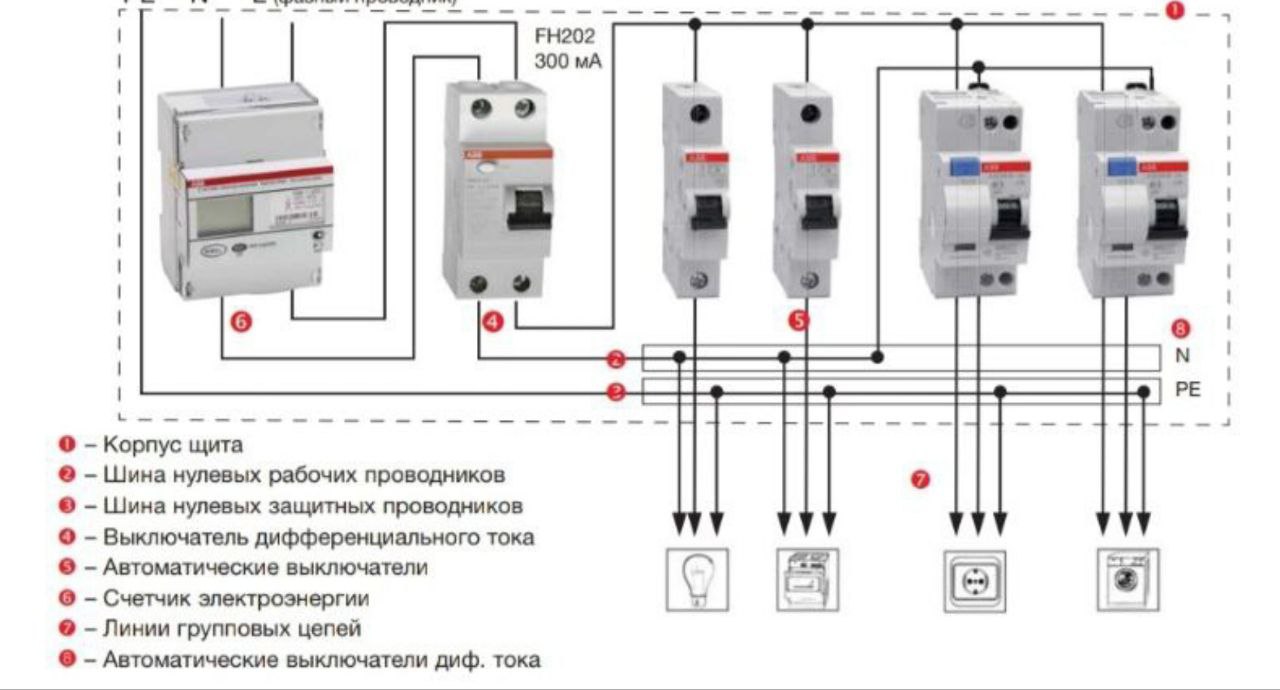

Тут же только т.н. противопожарное узо на вводе, дальше 2 ав и 2 да
Poro
Чтобы люди авдт покупали)
Teplo
А что не так? Узо 40. Автоматы по 16... ничего не противоречит
R0nald
так нигде и не написано сколько надо ав на узо, п. 7.1.85 вообще позволяет одно поставить на все при соблюдении некоторых требований а если их 10 в группе узо, узо на 32 а вводной 40 например?)
Teplo
Я допускаю на узо 60-70% Макс тока( общих номиналов автоматов)
R0nald
а смысл если узо например по номиналу ввода или выше
Teplo
Я к тому , что на 40 узо - сажаю по 3-4 16 ав, и пару линий по 10
Viktor
Схватился за оголенный провод духовки, и благополучно умер)
R0nald
особенно доставляет слово благополучно))
Viktor
Потому что в среднем килоом у человека, а это при 220В - 220мА, при которых УЗО на 300мА запросто может не сработать. И эти 220мА благополучно потекут по килоому человека)
R0nald
это понятно… там разве было про 300мА ?
Viktor
А ты схему глянь
Vadim
Килоом у человека не в среднем, а в весьма плохом случае. Но на него как раз и расчёт.
Viktor
Хз, нас учили, что в среднем) То что кожа играет роль изоленты - не в счёт)
Poro
Я день назад развлекался тем, что у меня на два системника два разных узо стояли. При попытке потрогать оба наступает блэкаут Уже перекинул, но ситуация смешная.
Teplo
Системники с узо не дружат.
Poro
Нормально дружат, если бп не хлам.
Teplo
Приходилось половину щитков( проектных ,с ABB ) в Уфе, в налоговой перебрать...ну не хотели дружить..
Poro

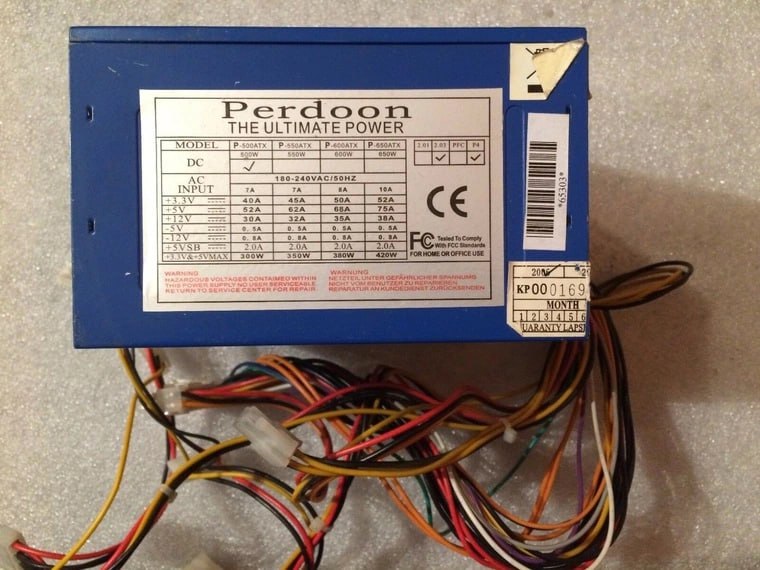

Потому что там в системниках стоит это?
Teplo
А кто их будет ходить по 5 этажам и 200 рабочим местам ходить высматривать? Не могли налоговую завести, пришлось переделывать проектные решения
Poro
Всё освоили на этапах закупа, понимаю. Скучаю по эстонскому талтеку, там в 2019 году стояли i9-9900 c rtx 2080, зависть была лютая, после своих институтских гиперпней, на которых компас на чистом листе тормозил.
Teplo
Ну принцип освоения - там присутствовал. Им до НГ надо было вкрай . Мы втроём там месяц ( дословно) Ночевали ...но управились. И сетку и питалово, и гарантированное, сделали.спасибо. Уфа!
Alex
да ты шо, с чего вдруг? у меня 3 штуки и все дружат, и электронные и элмех, и А и АБ
Poro
Воюешь не туда
Alex
справедливо)
Alex
да ты шо, с чего вдруг? у меня 3 штуки и все дружат, и электронные и элмех, и А и АБ
Viktor
Да не верю.
R0nald
какая сейчас разница 63 и 40?
Viktor
Если производитель УЗО позволяет - то просто ставьте АВ до УЗО с таким же номиналом, то есть С40 автомат и узо на 40 ампер. Если не позволяет, тогда с32 и узо 40А или С40 и УЗО 50А.
R0nald
как будто около 10-15$… на сумме всей автоматики пивка раз попить)
Artem
Там штук 8 узо и эти 10-15$ как раз на одну штуку разница
Viktor
Кошмар какой. Грабительство
R0nald
понятно
